AXIS 211M Guide d'installation de l'appareil Page 25
FRANÇAIS
FRANÇAIS
FRANCAIS

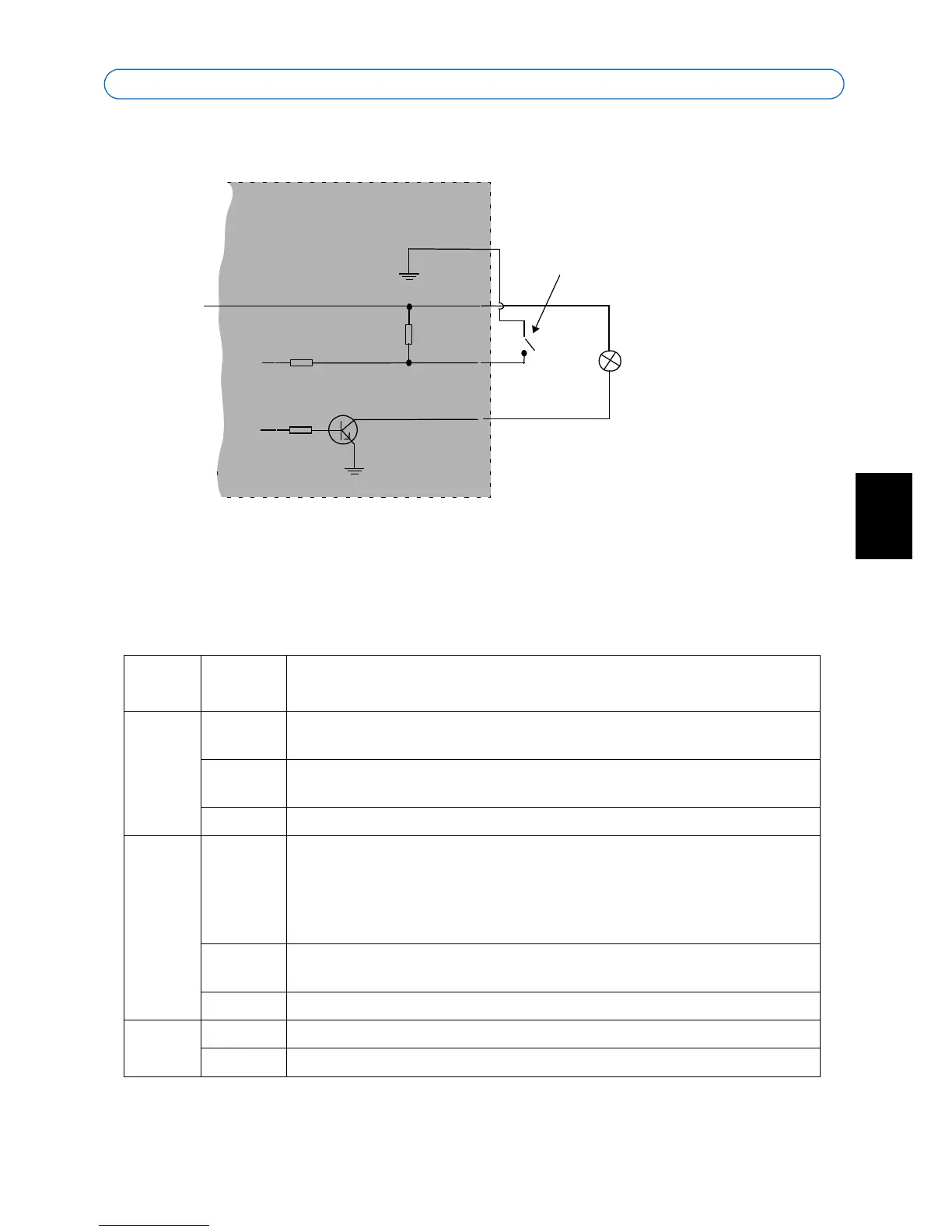

Diagramme de connexion
Témoins DEL
Témoin
DEL
Couleur Indication
Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité
réseau.
Orange Continu en cas de connexion à un réseau 10 Mbits/s. Clignote en cas d'activité
réseau.
Éteint Pas de connexion réseau.
État Vert Vert continu en cas de fonctionnement normal.
Remarque : Le voyant d'état peut être configuré pour être éteint au cours du
fonctionnement normal, ou pour clignoter uniquement lors des accès à la caméra.
Pour ce faire, cliquez sur Configuration > Options système > Paramètres DEL.
Reportez-vous à l'aide en ligne pour plus d'informations.
Orange En continu pendant le démarrage, la réinitialisation des valeurs d'usine ou la
restauration des paramètres.
Rouge Clignote lentement en cas d'échec de la mise à niveau.
Connec-
teur
Vert Fonctionnement normal.
Orange Clignote en vert/orange pendant la mise à niveau du microprogramme.
o
z
AXIS 211M
5 V
max. 100 mA
par exemple, un bouton de commande
4
o
3
o
o
2
1
