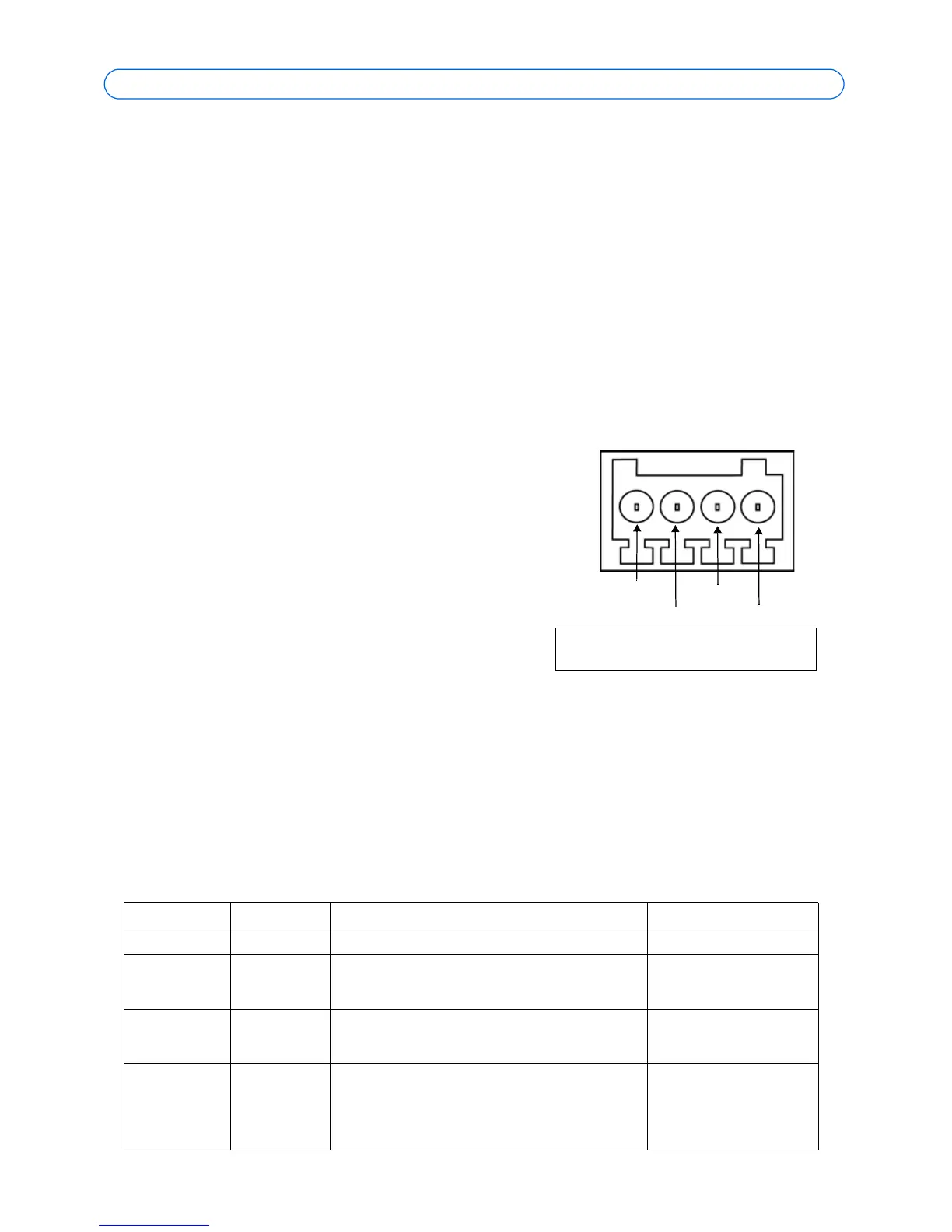

Seite 36 AXIS 211M Installationsanleitung
Kameraanschlüsse
Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstützt PoE (Power over Ethernet). Die
Verwendung von abgeschirmten Kabeln wird empfohlen.
Stromanschluss - Mini-Gleichstromanschluss. 7–20 V Gleichstrom, max. 5 W; Siehe
Produktaufkleber bezüglich
±-Anschluss.
Audioeingang - 3,5 mm-Eingang für Mono-Mikrofon oder Line-In-Monosignal (linker
Kanal für Stereo-Signal).
Audioausgang - Audioausgang (Line-Pegel), der mit einem PA-System oder einem
Aktivlautsprecher mit integriertem Verstärker verbunden werden kann. Auch der Anschluss
von Kopfhörern ist möglich. Für den Audioausgang muss ein Stereoanschluss verwendet
werden.
E/A-Anschluss - Nutzung in Anwendungen wie
Bewegungserkennung, Ereignissteuerung,
Zeitrafferaufnahmen und Alarm-Benachrichtigungen.
Dient als Schnittstelle für:
1 Transistorausgang: Zum Anschluss
externer Geräte wie Relais und LED. Die
angeschlossenen Geräte können mit Hilfe
der AXIS VAPIX AP, der Ausgangsschalt-
flächen auf der Seite Direktübertragung
oder durch einen Ereignistyp aktiviert
werden. Der Ausgang wird unter Ereignis-
konfiguration > Port-Status als „aktiviert“ angezeigt, wenn das Alarm meldende
Gerät eingeschaltet ist.
1 digitaler Eingang: Alarmeingang zum Anschluss von Geräten, die zwischen
geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras,
Tür-/Fensterkontakte, Glasbruchmelder usw. Bei Empfang eines Signals ändert
sich der Status, und der Eingang wird aktiviert (angezeigt unter Ereigniskonfi-
guration > Port-Status).
Zusatzstromversorgung und Masse
Funktion Pinnummer Hinweise Technische Daten
Masse 1
5 V Gleich-
strom
2 Kann als alternative Stromversorgung (7-20 V Gleich-
strom) oder zur Versorgung von Zusatzgeräten (ab
5 V Gleichstrom (100 mA)) genutzt werden.
max. Stromstärke = 100
mA
Digitaler Ein-
gang
3 Zum Aktivieren mit dem Massekontakt verbinden,
zum Deaktivieren trennen.
Maximal angelegte Span-
nung:
20 V Gleichstrom
Transistoraus-
gang
4 Anschluss an Masse, wenn aktiviert. Zum Schutz vor
Spannungsspitzen muss bei der Kombination mit
einem externen Relais eine Diode parallel zur Last
geschaltet werden.
max. Stromstärke = 100
mA
max. Spannung = 24 V
Gleichstrom
(zum Transistor)
Pin 3
Pin 4
Pin 2
Pin 1
Anschlüsse. Die Pins 1-4 sind von
rechts nach links nummeriert.
