Pagina 48 Guida all'installazione di AXIS 211M
Connettori
Connettore di rete - Ethernet RJ-45. Supporto di PoE (Power over Ethernet). Si consiglia
l’uso di cavi schermati.
Connettore di alimentazione - A basso voltaggio. 7-20 V CC, massimo 5 W. Vedere
l’etichetta sul prodotto per la connessione dei poli
±.
Ingresso audio - 3,5 mm di ingresso per un solo microfono o per un solo segnale line-in
(canale di sinistra utilizzato per un segnale stereo).
Uscita audio - Audio in uscita (livello segnale di linea) che può essere connesso ad un
indirizzo pubblico oppure un altoparlante attivo con amplificatore integrato. È possibile
collegare un paio di cuffie. È necessario utilizzare un connettore stereo per l'uscita audio.
Morsettiera di alimentazione I/O - utilizzata nelle
applicazioni, ad esempio rivelazione del movimento,
attivazione di eventi, registrazione continua e notifica
allarme. Fornisce l'interfaccia per i seguenti elementi:
1 uscita transistor: consente di connettere
dispositivi esterni, quali relé e LED. Le
periferiche connesse possono essere atti-
vate da AXIS VAPIX AP, i pulsanti di
uscita sulla pagina Immagini dal vivo o da
un tipo di evento. L’uscita verrà visualiz-
zata come attiva (visualizzata in Configu-
razione evento > Stato porta) se il
dispositivo di allarme è attivato.
1 ingresso digitale: specifico per allarmi, consente di connettere periferiche che
possono aprire o chiudere un circuito, ad esempio: sensori di movimento (PIR),
contatti porta/finestra, rilevatori di rottura vetri e così via. Quando viene ricevuto
il segnale lo stato cambia e l’ingresso diventa attivo (visualizzato in Configura-
zione evento > Stato porta).
Alimentazione ausiliaria e presa di terra.
Funzione Numero pin Note Specifiche
GND 1
Alimentatore
CC 5 V
2 Può essere utilizzato come alimentatore alterna-
tivo (7-20 V CC) o per alimentare l'apparecchiatura
ausiliaria +5 V CC (100mA).
Carico massimo = 100 mA
Ingresso digi-
tale
3 Collegarsi alla messa a terra (GND) per attivare la
videocamera oppure lasciarla isolata (o scollegata)
per disattivarla.
Non collegare una tensione
superiore a
20 V CC
Uscita transi-
stor
4 Collegare alla TERRA (GND) quando é nello stato di
attivitá. Se accoppiata ad un relé esterno, un diodo
deve essere collegato in parallelo con il carico, per
protezione contro un sovraccarico.
Carico massimo = 100 mA
Tensione massima = 24 V CC
(al transistor)
Pin 3
Pin 4
Pin 2
Pin 1

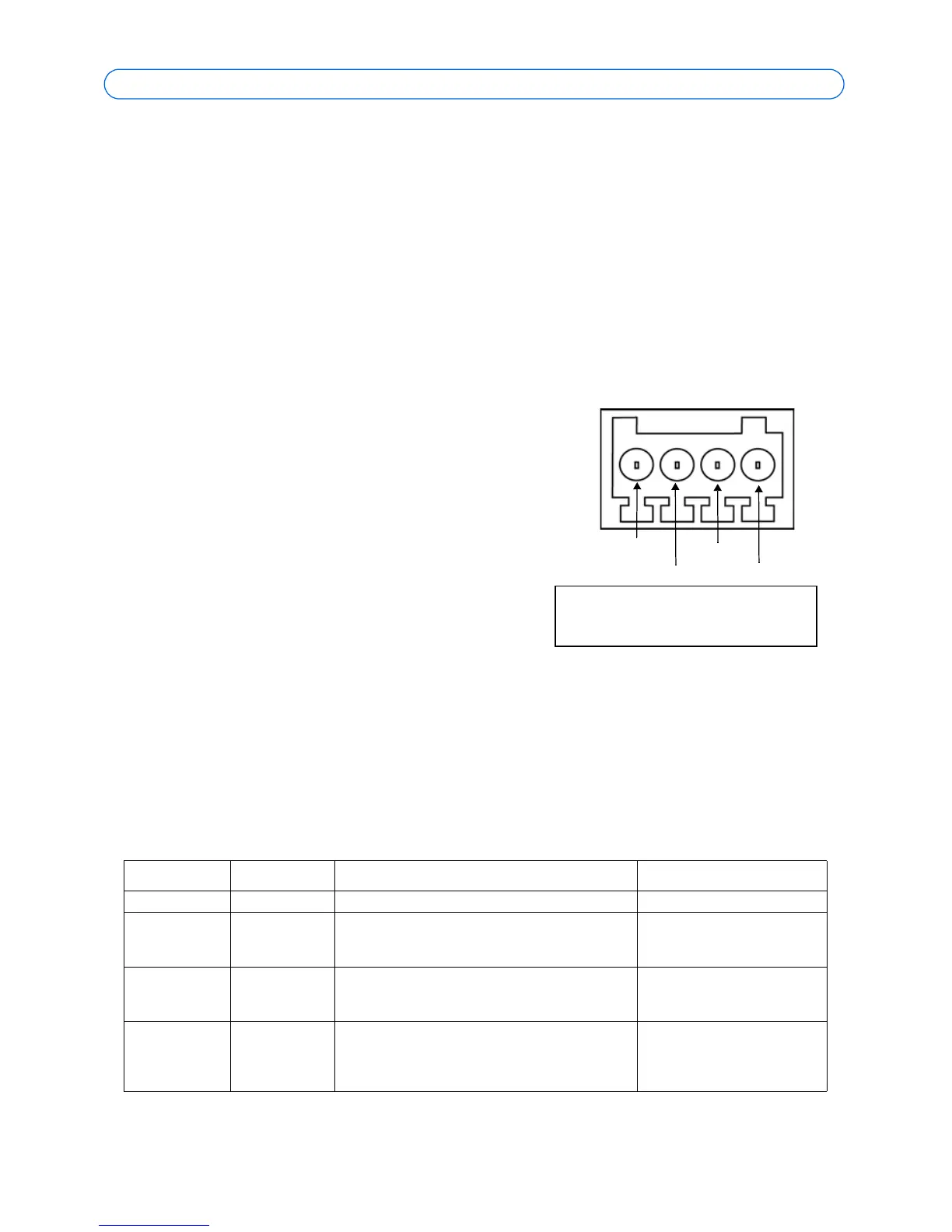

Morsettiera di alimentazione: si noti
che i pin sono numerati da 1 a 4, da
destra a sinistra.
