Guida all'installazione di AXIS P13-E Network Camera Series Pagina 93
ITALIANO
Collegamento dei cavi
1. Inserire facoltativamente una scheda di memoria SD (non inclusa) nell'alloggiamento SDHC
(Secure Digital High Capacity). Per memorizzare localmente le immagini riprese dalla
telecamera, è necessaria una scheda SD con capacità standard o elevata.
2. Collegare facoltativamente le altre periferiche esterne di input/output. Per informazioni sui pin
della morsettiera di alimentazione, vedere la pagina 107. Preparare i cavi con le guarnizioni,
vedere Inserire il cavo di rete nel pressacavo., a pagina 91, e far passare i cavi attraverso i fori per
i cavi nella base inferiore, fino alla telecamera.
3. Collegare la telecamera alla rete mediante un cavo di rete schermato. Collegare il cavo di rete al
connettore di rete sul fondo. Il cavo di rete e il cavo di I/O tra il coperchio inferiore e la
telecamera sono già collegati quando la telecamera viene spedita
4. Verificare che i LED indichino le condizioni di funzionamento corrette. Per ulteriori dettagli,
vedere la tabella a pagina 109. Si noti che è possibile configurare il LED di stato perché rimanga
spento in condizioni d'utilizzo normali.

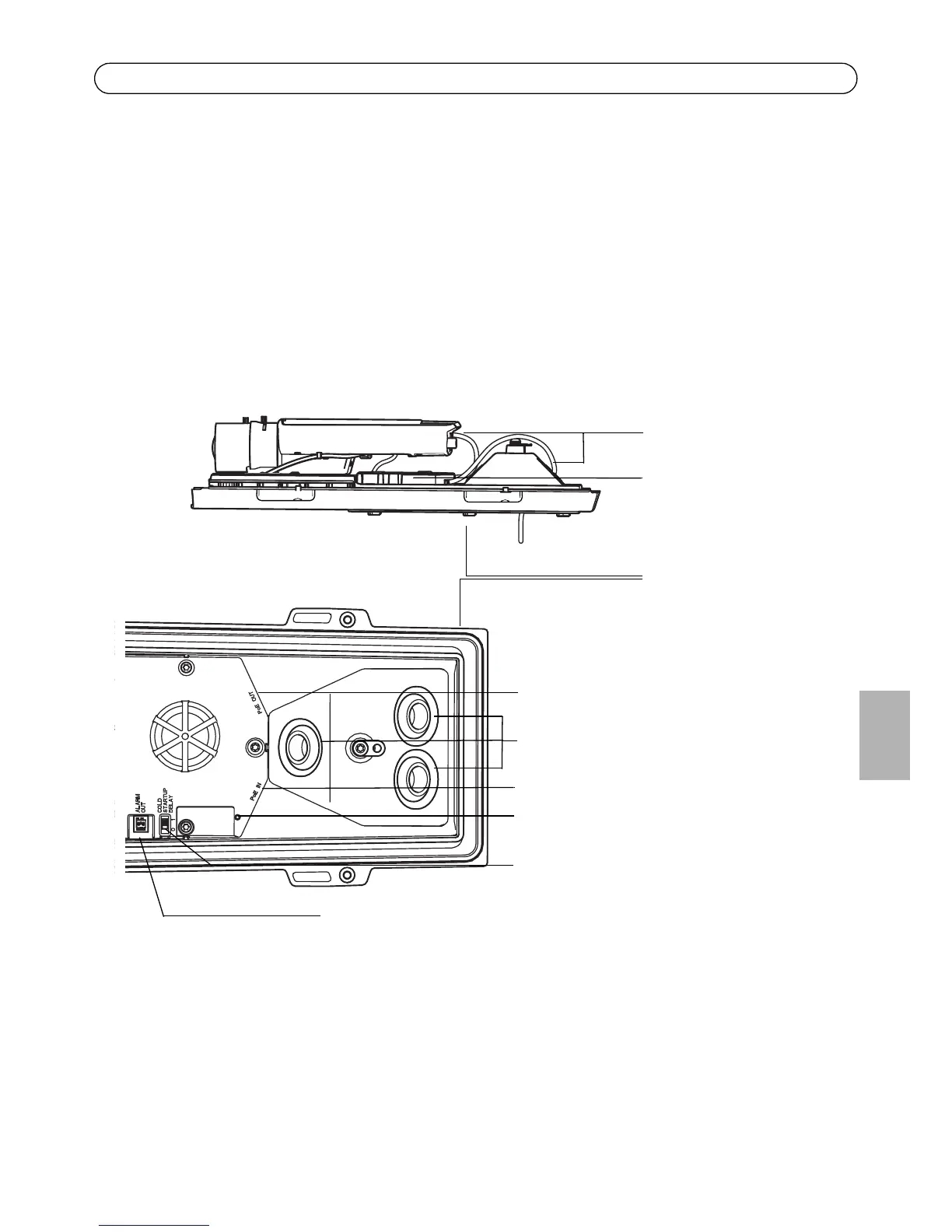

Fori dei cavi
Connettore di rete (PoE IN)
Uscita allarmi
Interruttore di ritardo per l'avvio a freddo
Indicatore LED
(abilitazione non necessaria
Connettore di rete (PoE OUT,
connesso alla spedizione)
Base inferiore
Cavo di I/O
Cavi di rete
(connessa alla spedizione)
- vedere il testo che segue)
