Guide d’installation de l’Série des caméras réseaux AXIS P33 Page 37
FRANÐáAI
FRANÇAIS

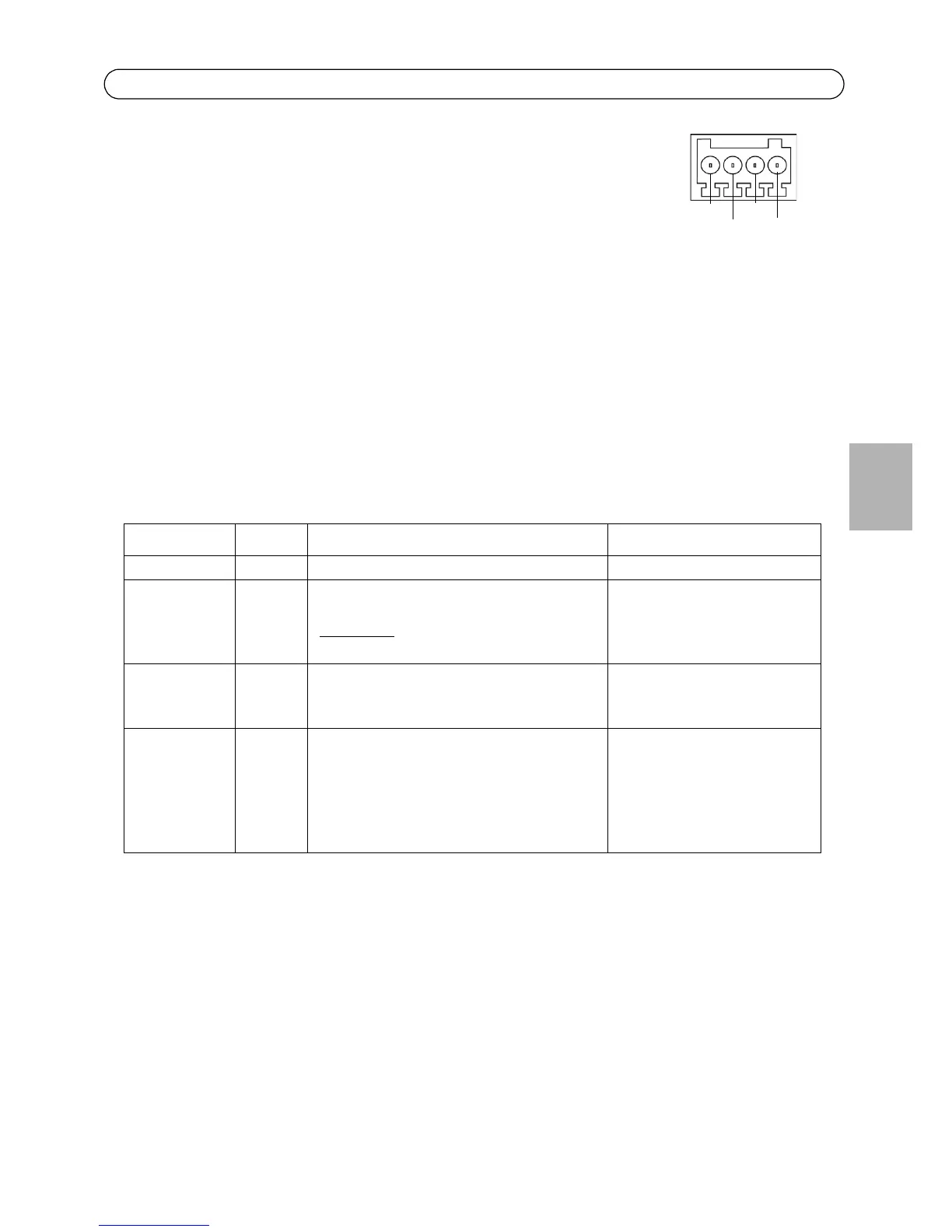

Connecteur pour terminaux d’E/S - Utilisé dans des applications telles que
la détection de mouvement, le déclenchement d’événements,
l’enregistrement à intervalles et les notifications d’alarme. En plus d’une
alimentation auxiliaire et d’une broche de mise à la terre, il assure l’interface
avec:
• 1sortie numérique: permet de connecter des dispositifs externes, tels que des relais ou
des DEL. Les dispositifs connectés peuvent être activés à l’aide de l’interface de
programmation VAPIX®, des boutons de sortie sur la page Live View (Vue en direct) ou
par une règle d’action. La sortie est considérée comme étant active (ce qui est visible
dans System Options > Ports & Devices (Options système > Ports et périphériques)) si
le dispositif d’alarme est activé.
• 1entrée numérique: entrée d’alarme utilisée pour connecter des dispositifs pouvant
passer d’un circuit ouvert à un circuit fermé, par exemple: des détecteurs infrarouges
passifs, des contacts de porte/fenêtre et des détecteurs de bris de verre. Lorsqu’un
signal est reçu, l’état change et l’entrée devient active (sous System Options > Ports &
Devices (Options système > Ports et périphériques)).
Fonction Broche Remarques Caractéristiques techniques
GND (Terre) 1 Mise à la terre
Alimentation
en courant
continu de
3,3 V
2 Peut servir à alimenter le matériel auxiliaire.
Remarque : la broche peut être utilisée
uniquement
comme sortie d’alimentation.
Charge maximale = 50 mA
Entrée
numérique
3 Peut être connectée à GND pour l’activer ou
laisser pendre (ou déconnectée) si on
préfère ne pas l’activer.
Entrée minimum = -40 V CC
Entrée maximum = +40 V CC
Sortie
numérique
4 Utilise un transistor NFET à drain ouvert
avec la source connectée à la terre. En cas
d’utilisation avec un relais externe, une
diode doit être connectée en parallèle avec
la charge, en guise de protection contre les
tensions transitoires.
Charge maximale = 100 mA
Tension maximale = +40 V CC
