Page 38 Guide d’installation de l’Série des caméras réseaux AXIS P33

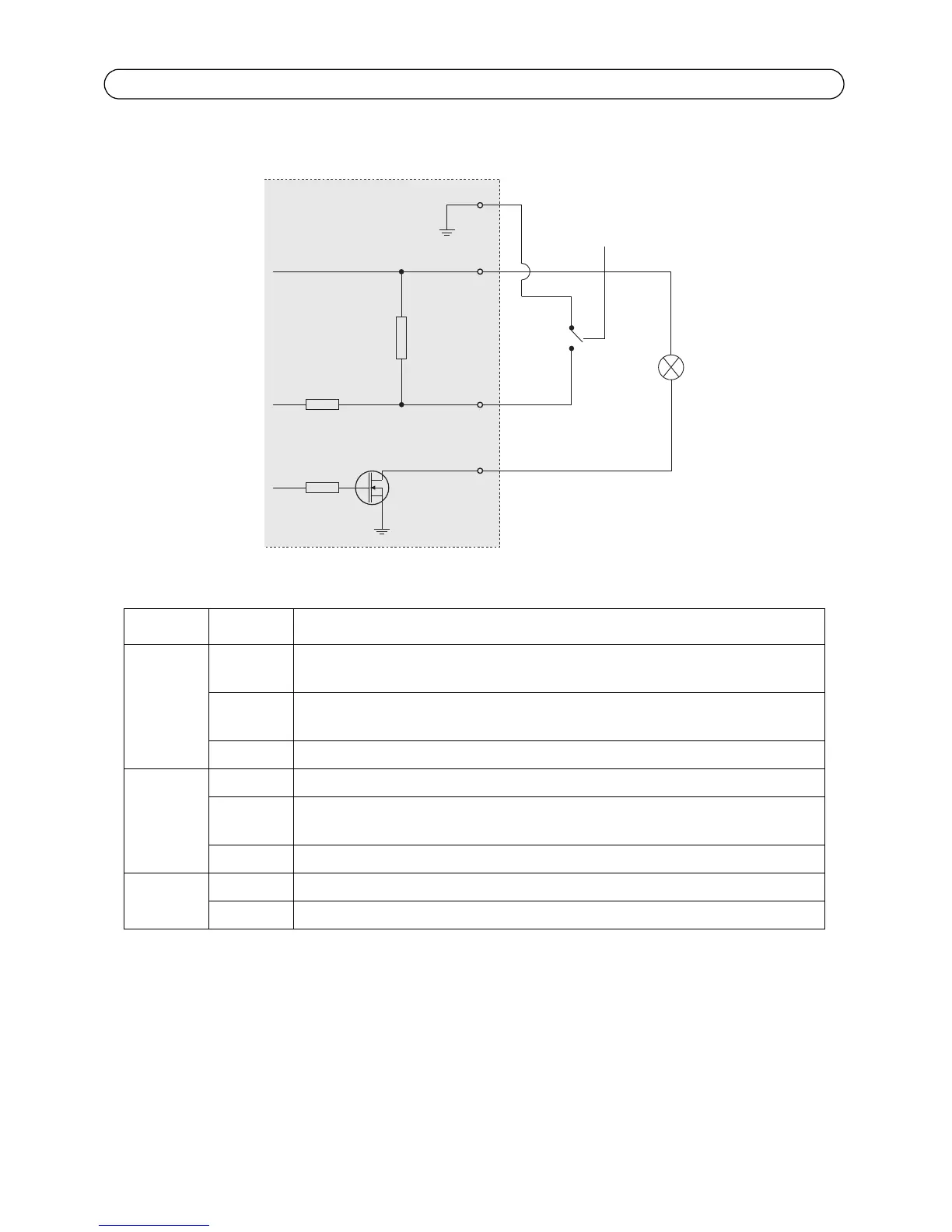

Le schéma de câblage suivant est un exemple de connexion d’un périphérique auxiliaire à l’Caméra
réseau à dôme fixe.
Voyants DEL
DEL Couleur Indication
Connecteur Vert Continu en cas de connexion à un réseau de 100 Mbits/s. Clignote en cas d’activité
réseau.
Orange Continu en cas de connexion à un réseau de 10 Mbits/s. Clignote en cas d’activité
réseau.
Éteint Pas de connexion au réseau.
État Vert Vert continu en cas de fonctionnement normal.
Orange En continu pendant le démarrage, la réinitialisation des paramètres d’usine par
défaut ou la restauration des paramètres.
Rouge Clignote lentement en cas d’échec de la mise à niveau.
Voyant Vert Fonctionnement normal.
Orange Clignote en vert/orange pendant la mise à niveau des micrologiciels.
1
2
E.g. push button
3
4
3.3V
max. 50mA
D
S
G
