Pagina 48 AXIS P33-VE Network CamerasGuida all'installazione
Uscita audio. Uscita audio che può essere connessa a un sistema di indirizzo pubblico (PA) oppure a
un altoparlante con amplificatore integrato. È possibile collegare un paio di cuffie. Per l'uscita audio
è necessario usare un connettore stereo.
Slot per scheda di memoria SDHC. Le schede di memoria SD possono essere usate per la
registrazione locale con unità di memorizzazione rimovibili.

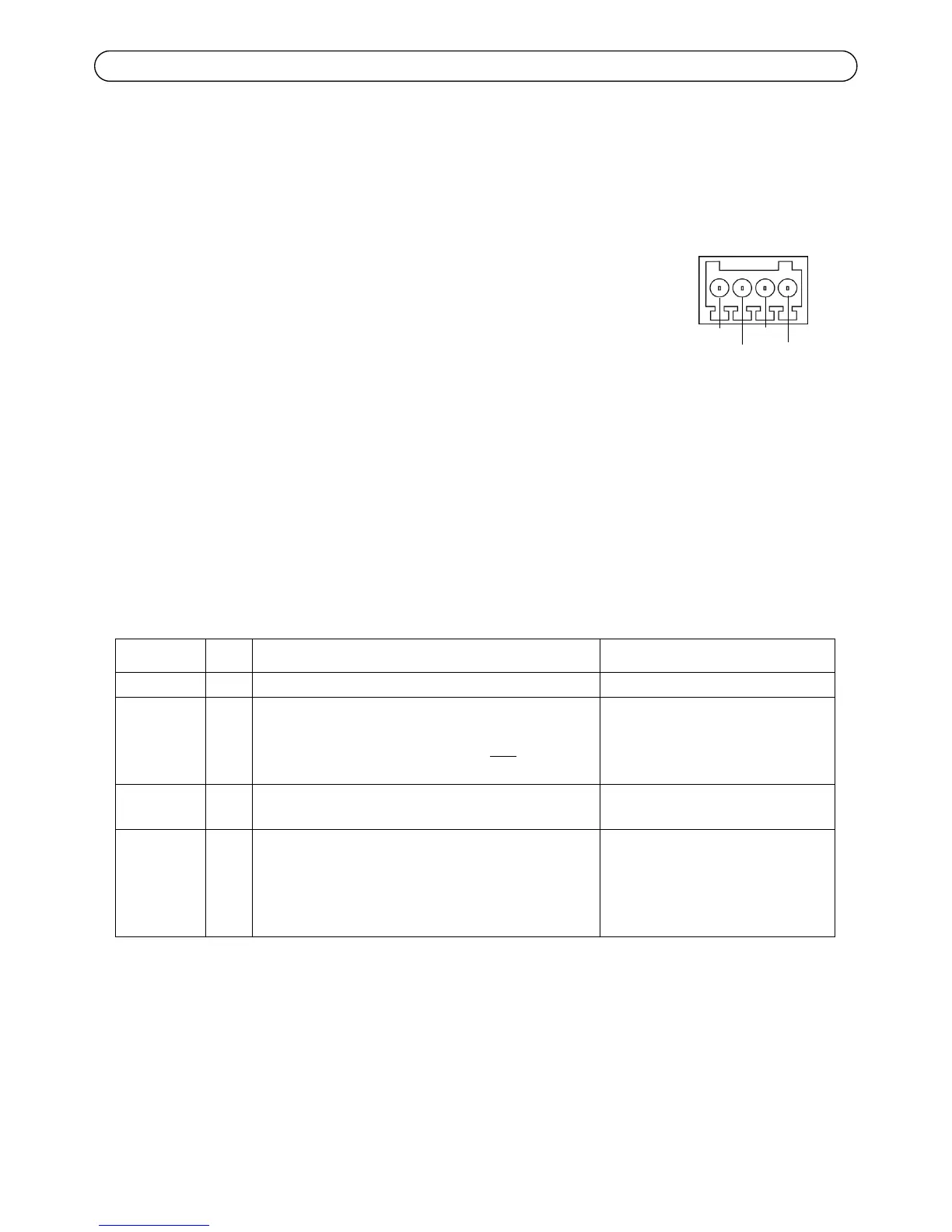

Morsettiera I/O Utilizzato per varie applicazioni; ad esempio la rilevazione
del movimento, l'attivazione di eventi, la registrazione continua, la notifica
di allarmi. Oltre a fungere da connettore di alimentazione ausiliario e pin di
messa a terra, può essere usato come interfaccia per:
• 1 uscita transistor: per collegare dispositivi esterni come relé o
LED. I dispositivi connessi possono essere attivati mediante API VAPIX® o i pulsanti di
controllo nella pagina Live View (Immagini da vivo) oppure tramite Action Rule (Regola
di azione). L'uscita verrà visualizzata come attiva (visualizzata in System Options >
Ports & Devices) (Opzioni di sistema > Porte e dispositivi) se l'allarme è attivato.
• 1 ingresso digitale: ingresso dell'allarme per collegare i dispositivi che possono passare
dal circuito chiuso al circuito aperto, ad esempio: PIR, contatti per porte/finestre e
rilevatori di effrazione dei vetri. La ricezione di un segnale provoca il cambiamento
dello stato e l'attivazione dell'ingresso (condizioni visualizzate in System Options >
Ports & Device) (Opzioni di sistema > Porte e dispositivo).
Funzione Pin Note Specifiche
GND 1 Terra
Alimenta-
zione a
3.3V CC
2 Utilizzabile per alimentare ulteriori
apparecchiature.
Nota: questo pin può essere usato solo come
uscita di alimentazione.
Carico massimo = 50mA
Ingresso
digitale
3 Collegare a terra (GND) per attivarlo oppure
lasciarlo isolato (o scollegato) per disattivarlo.
Ingresso min = da 0 a - 40 V CC
Ingresso max = da 0 a + 40 V CC
Uscita
digitale
4 Utilizza un transistor NFET open-drain con
connessione della fonte a terra. Se si utilizza un
relè esterno, è necessario collegare un diodo in
parallelo al carico per proteggere il dispositivo da
sovratensioni transitorie.
Carico massimo = 100 mA
Tensione massima = + 40 V CC
Pin 1
Pin 2
Pin 3
Pin 4
