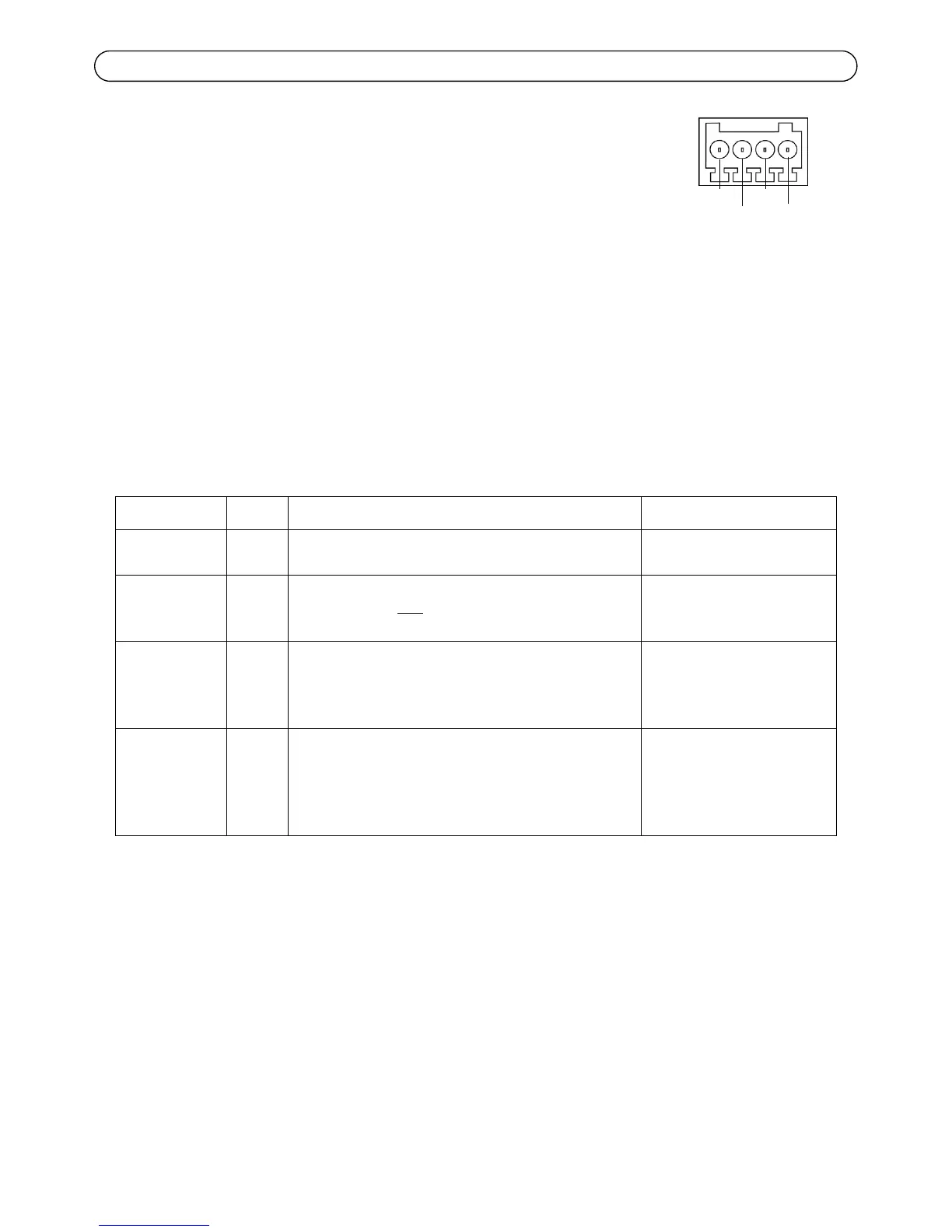

Conector del terminal de E/S: se utiliza en aplicaciones como detección de
movimiento, activación de eventos, grabación de secuencias y notificaciones
de alarma. Además de un pin de alimentación auxiliar y un pin de conexión a
tierra GND, proporciona a la interfaz la conexión de:
• 1 salida de transistor: para conectar relés e indicadores LED. Se
pueden activar dispositivos conectados mediante la interfaz de programación de
aplicaciones (API) VAPIX®, los botones de salida de la página Live View o mediante una
norma de actuación. La salida se mostrará activa en System Options (Opciones del
sistema) > Ports & Devices (Puertos y dispositivos) si el dispositivo de alarma está
activado.
• 1 entrada digital: una entrada de alarma para conectar dispositivos que puedan
alternar circuitos cerrados y abiertos, como PIR, contactos de puertas y ventanas y
detectores de rotura de cristales. Cuando se recibe una señal, el estado cambia y la
entrada se vuelve activa, como se indica en System Options (Opciones del sistema) >
Ports & Devices (Puertos y dispositivos).
Función Pin Notas Especificaciones
Conector a
tierra (GND)
1 Conector a tierra (GND)
Alimentación
de 3,3 V CC
2 Se puede utilizar para alimentar equipos auxiliares.
Nota: Este pin solo se puede usar como salida de
alimentación.
Carga máx.= 50 mA
Entrada
digital
3 Conecte a una toma de tierra (GND) para activarla
o déjela suelta (o desconectada) para desactivarla.
Entrada mín.= de 0 a - 40
V CC
Entrada máx.= de 0 a + 40
V CC
Salida digital 4 Utiliza un transistor NFET de drenaje abierto con la
fuente conectada a la toma de tierra (GND). Si se
utiliza con un relé externo, debe conectarse un
diodo en paralelo a la carga como protección ante
oscilaciones de tensión.
Carga máx.= 100 mA
Voltaje máx.= + 40 V CC
Pin1
Pin2
Pin3
Pin4
