AXISP55-ENetworkCameraSeries
1
3
4
5
2

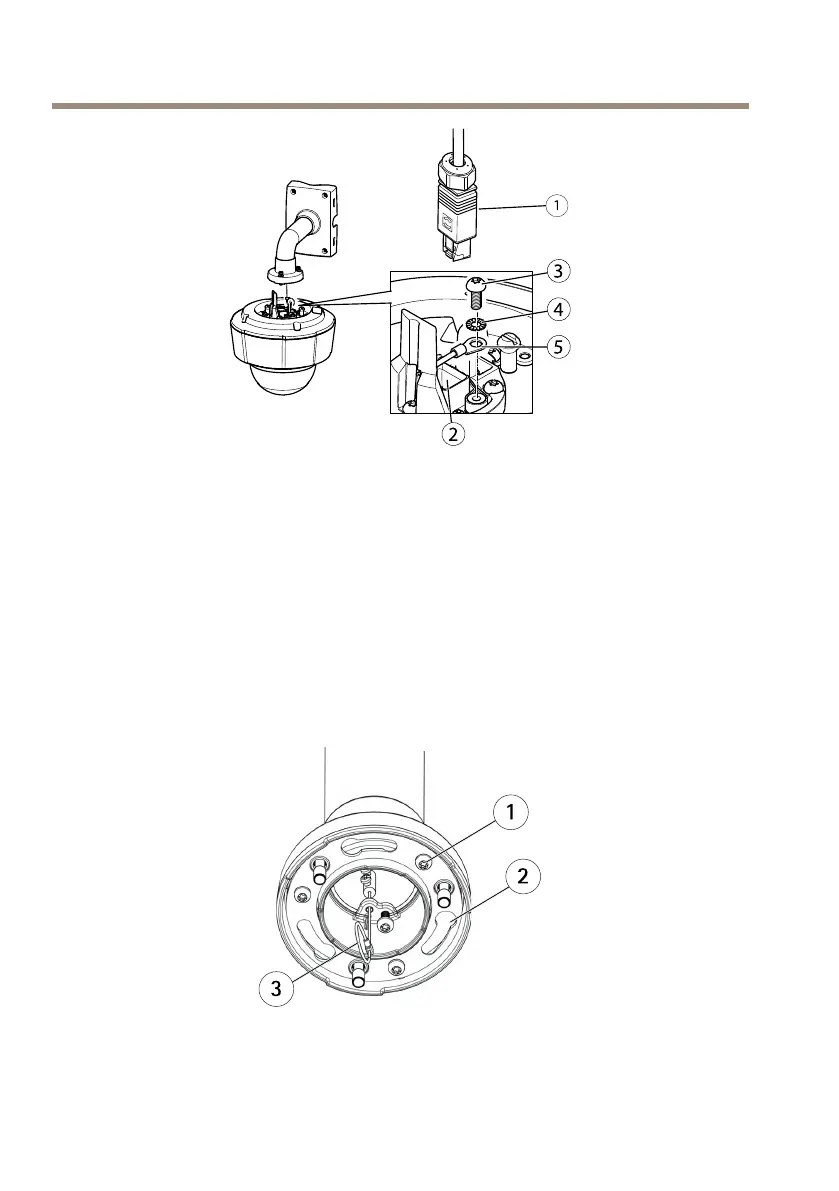

1.
Connecteurréseau-Connecteurpousser-tirerRJ45(conformeàlanormeIP66)
2.
Connecteurréseauetblindageduconnecteurréseau
3.
VisdemiseàlaterreT20
4.
Rondelle
5.
Cossedecâble
5.Fixezlecâbledemiseàlaterre(couplede1,5à2Nm)àlacossedecâbleàl'aide
depincesàsertirpourcossesdecâble.
6.Remettezlacossedecâbleetlarondelleenplaceetserrezlavis(couple0,5Nm).
Assurez-vousquelacossedecâbleestencontactaveclasurfacedemiseàlaterre.
7.Branchezleconnecteurpousser-tirerRJ45fourni(conformeàlanormeIP66)aucâble
réseauensuivantlesinstructionsfournies.
1
2
3
1
Vis
2
Supportsderack
3
Câbledesécurité
30
