3.ネットワークケーブルとアース線を取り付け用ブラケットの穴に通しま
す。できるだけ短い電流路にするため、できる限りアース線が短くなるよ
うにしてください。
4.アース端子ネジをゆるめ、ワッシャとケーブルシューを取り外します。
1.

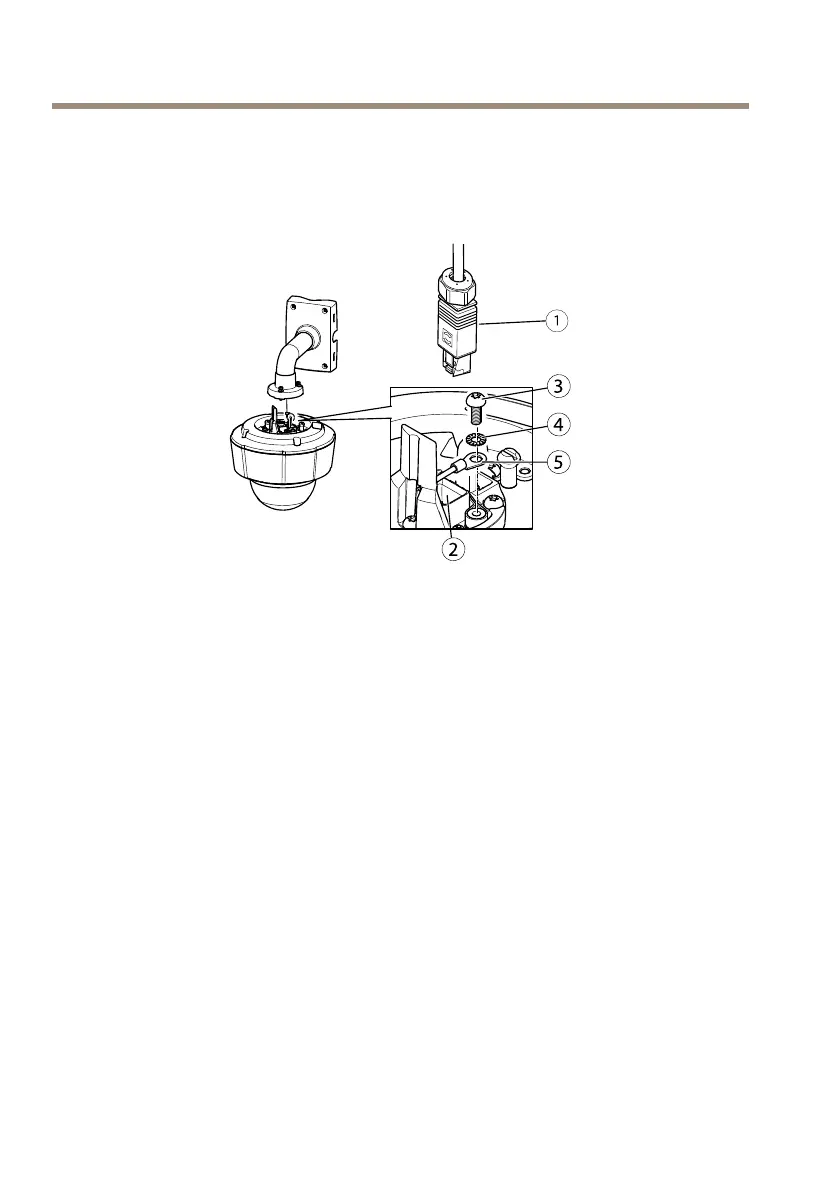

ネ ッ ト ワ ー ク コ ネ ク タ – RJ45 プ ッ シ ュ プ ル コ ネ ク タ (IP66)
2.
ネ ッ ト ワ ー ク コ ネ ク タ と ネ ッ ト ワ ー ク コ ネ ク タ シ ー ル ド
3.
ア ー ス 端 子 ネ ジ T20
4.
ワ ッ シ ャ ー
5.
ケ ー ブ ル シ ュ ー
5.ケーブルシュープライヤーを使用して、アース線(トルク1.5～2Nm)を
ケーブルシューに取り付けます。
6.ケーブルシューとワッシャーを元の位置に戻し、ネジをしっかりと締め
ます(トルク0.5Nm)。ケーブルシューがアース面と接触していることを
確認してください。
7.付属のRJ45プッシュプルコネクタ(IP66)を付属の説明書に従ってネットワー
クケーブルに接続します。
