AXIS P7214/P7210 Guide d’installation Page 33
FRAN
Ç
AIS

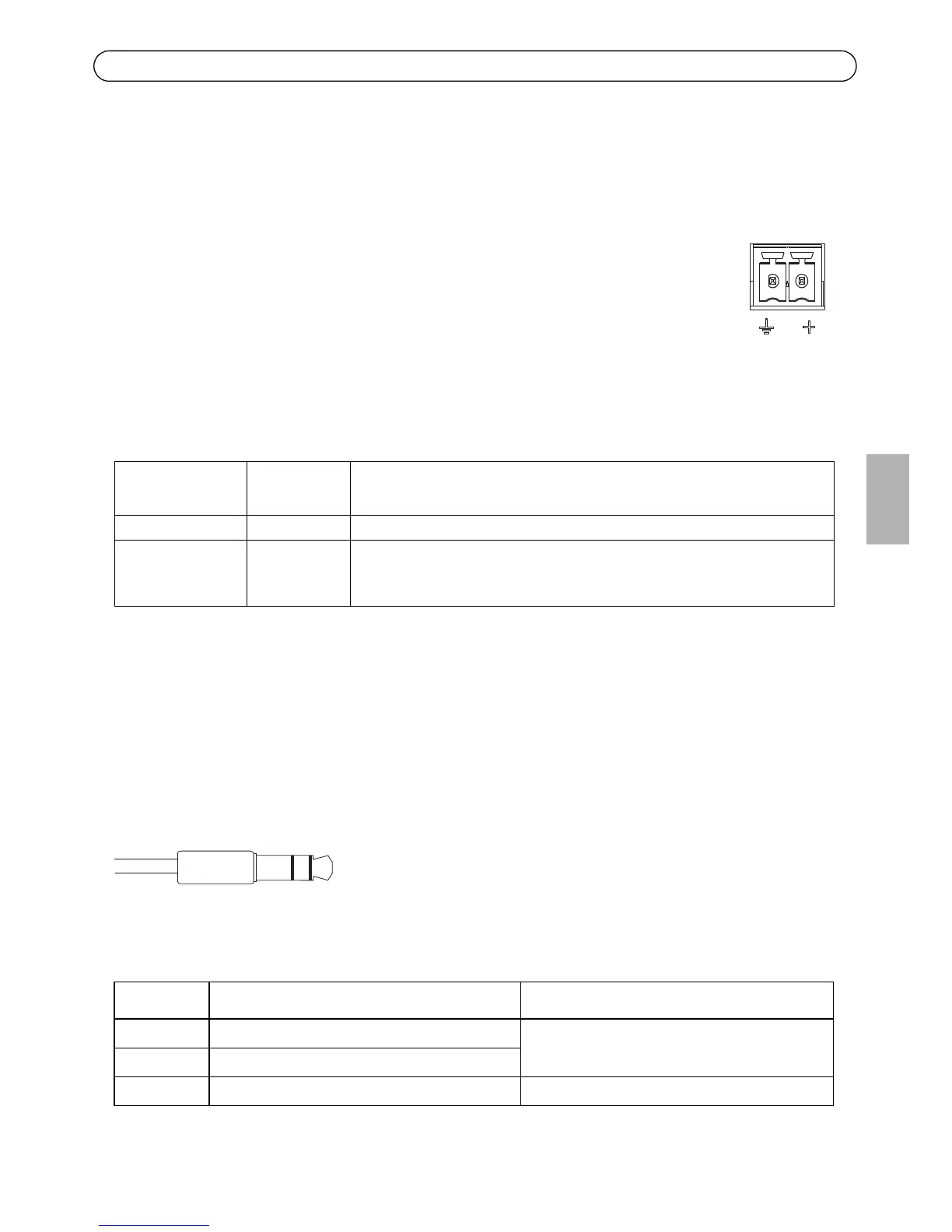

Connecteurs de l’appareil
Connecteur réseau - Connecteur Ethernet RJ-45. Prend en charge l’alimentation par Ethernet (PoE)
Classe 3 - max 12,95 W. Il est recommandé d’utiliser des câbles blindés.
Connecteur d’alimentation - Bloc terminal à 2 broches utilisé pour la puissance
d’entrée de l’adaptateur secteur fourni ou du bloc d’alimentation externe.
Les alternatives pour l’alimentation externe sont les suivantes :
1. Alimentation PS-K référence 34987 fournie par Axis (AXIS P7214).
2. Alimentation PS-P référence 42118 fournie par Axis (AXIS P7210).
3. Une source d’alimentation limitée 8 à 20 V CC avec un courant de sortie maximum de 5 A.
Entrée/sortie audio - deux connecteurs de 3,5 mm pour l’entrée audio et un connecteur de 3,5 mm
pour la sortie audio. Un connecteur stéréo doit être utilisé.
• Entrées vidéo 1 et 2 : microphone ou entrées d’entrée de ligne (mono). Une polarisation
de microphone de 2,0 V, 2,5 V, 3,0 V sélectionnable est disponible.
• Sortie audio 1 : sortie audio de niveau de ligne (mono) pouvant être connectée à un
système d’annonce publique (PA) ou à un haut-parleur actif avec amplificateur intégré.
Fonction Numéro de
broche
Description
GND (Terre) 1 Mise à la terre
Alimentation CC 2 Puissance d’entrée 8 à 20 V CC
max. 8 W (AXIS P7214)
max. 32 W (AXIS P7210)
Entrées audio 1 et 2 Sortie audio 1
1 Pointe Microphone/Entrée de ligne Sortie de ligne (mono)
2 Anneau
3 Manchon GND (Terre) GND (Terre)
