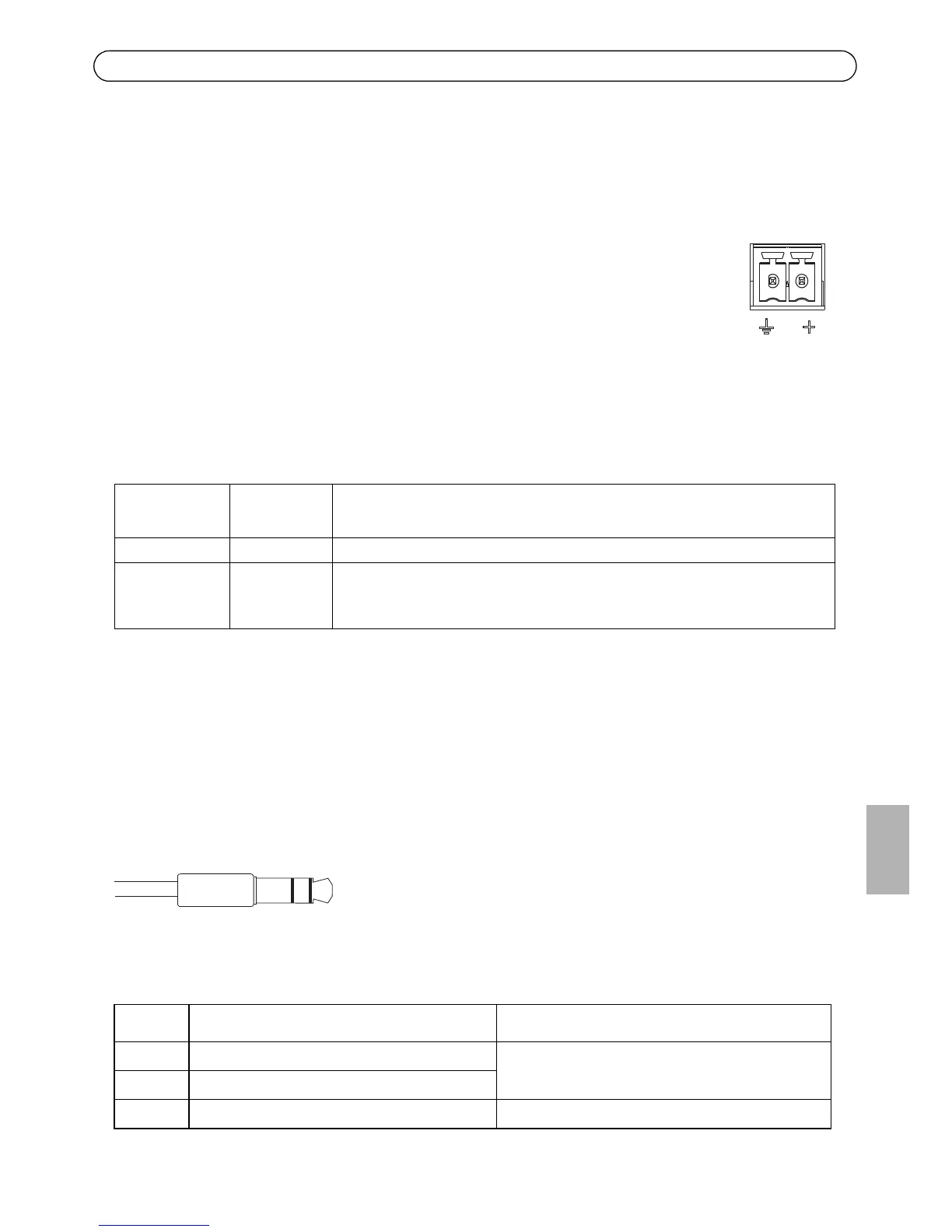

Conectores de la unidad
Conector de red - Conector Ethernet RJ-45. Admite alimentación a través de Ethernet (PoE)clase 3:
12,95 W máximo. Se recomienda emplear cables blindados.
Conector de entrada de alimentación - Bloque de terminales de 2 pines para
entrada de alimentación desde el adaptador de corriente suministrado o una fuente
de alimentación externa.
Las alternativas de fuentes de alimentación externas son:
1. PS-K proporcionada por Axis P/N 34987 (AXIS P7214).
2. PS-P proporcionada por Axis P/N 42118 (AXIS P7210).
3. Una fuente de alimentación limitada externa de 8-20 V CC con salida máxima de 5 A.
Entrada/salida de audio - Dos conectores de 3,5 mm para entrada de audio y un conector de 3,5
mm para salida de audio. Deben utilizarse conectores estéreo.
• Entrada de audio 1, 2: Micrófono o entradas de nivel de línea (mono). Disponible una
entrada de micrófono polarizada seleccionable de 2,0 V, 2,5 V o 3,0 V.
• Salida de audio 1: Salida de audio de nivel de línea (mono) que puede conectarse a un
sistema de megafonía pública o a un altavoz activo con amplificador incorporado.
Función Número de
pin
Descripción
Masa 1 Masa
Alimentación
de CC
2 Entrada de alimentación 8-20V CC
8 W máx (AXIS P7214)
32 W máx (AXIS P7210)
Entrada de audio 1, Entrada de audio 2 Salida de audio 1
1 Punta Entrada de línea/micrófono Salida de línea (mono)
2 Anillo
3 Camisa Masa Masa
1 2
123
