Página 86 Guía de instalación de la AXIS P7214/P7210

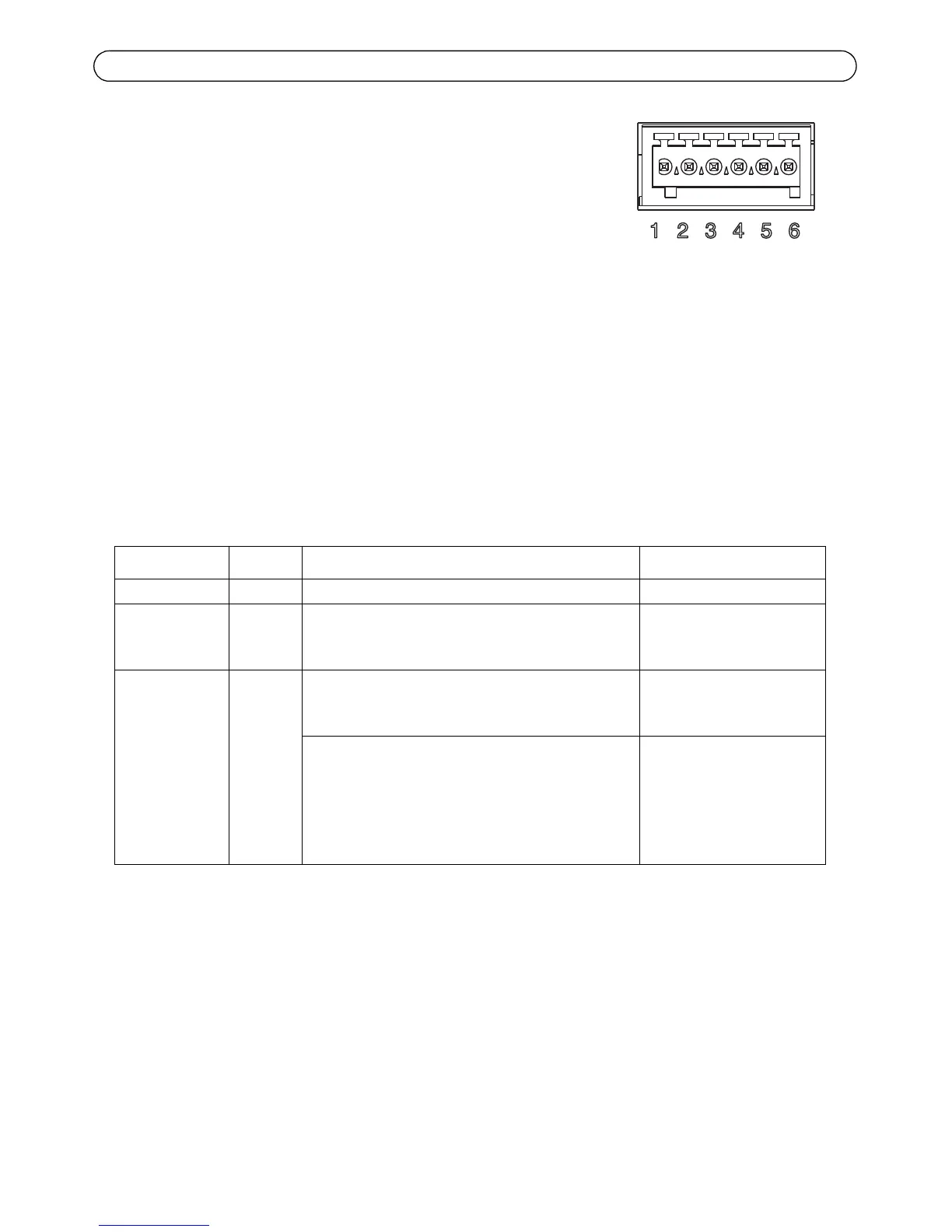

Conector de terminales de E/S - Se utiliza en aplicaciones como
detección de movimiento, activación por eventos, grabación a
intervalos y notificaciones de alarma. Además de un pin de
alimentación auxiliar y un pin de toma de tierra, la AXIS P7214/
P7210 tiene 4 pines que pueden configurarse como entrada o
salida. Estos pines proporcionan la interfaz para:
• Salida de transistor: para conectar dispositivos externos como relés y LED. Se pueden
activar dispositivos conectados mediante AXIS VAPIX API, los botones de salida de la
página Live View (En vivo) o mediante un Event Type (Tipo de evento). La salida se
mostrará activa (Event Configuration [Configuración de eventos] > Port Status
[Estado del puerto]) si el dispositivo de alarma está activado.
• Entrada digital: una entrada de alarma para conectar dispositivos que puedan alternar
entre circuito cerrado y abierto, como por ejemplo: PIR, contactos de puertas y
ventanas y detectores de rotura de cristales. Cuando se recibe una señal, el estado
cambia y la entrada se vuelve activa [indicado en Event Configuration (Configuración
de eventos) > Port Status (Estado del puerto)].
Función Pin Notas Especificaciones
Masa 1 Masa
Salida de
alimentación
de 3,3 V CC
2 Se puede utilizar para alimentar equipos
auxiliares.
Carga máx. = 250 mA
Configurable
(entrada o
salida)
3 - 6 Entrada digital: conecte a GND (masa) para
activarla o déjela suelta (o desconectada) para
desactivarla.
0 a + 40 V CC
Salida digital: conexión interna a masa cuando
esté activada, suelta (desconectada) cuando
esté desactivada. Si se utiliza con un relé
externo, debe conectarse un diodo en paralelo a
la carga como protección ante oscilaciones de
tensión.
Carga máx. = 100 mA
Voltaje máx. = + 40 V CC
