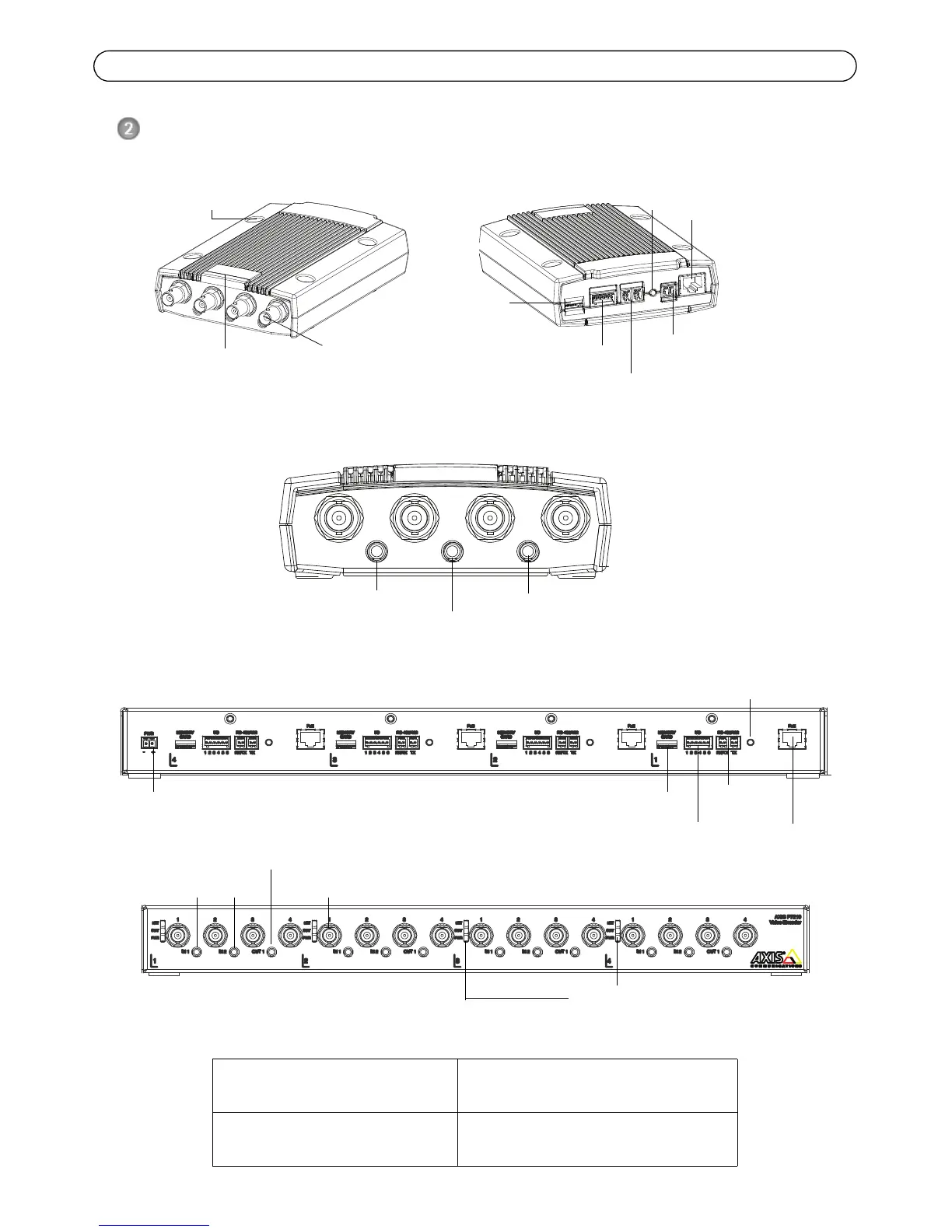

Axis P7210 - Presentación del Hardware; Vista Frontal

Página 74 Guía de instalación de la AXIS P7214/P7210
Presentación del hardware
Dimensiones
AXIS P7214
Alt. x Anch. x Prof. = 37 x 109 x 172
Peso = 570 g
AXIS P7210
Alt. x Anch. x Prof. = 45 x 440 x 165
Peso = 2540 g
Orificios de montaje
alimentación, estado, red
Indicadores LED de
Conector de alimentación
Conector RS-485/RS-422
Conector de red (PoE)
Botón de control
Conector de E/S
Ranura para tarjeta
de memoria microSD
Conectores de entrada de vídeo
Vista frontal Vista posterior
2
3
4
1
IN 1 IN 2 OUT 1
Entrada de audio 1
Salida de audio 1
AXIS P7210
Entrada de audio 2
AXIS P7210: vista posterior
Conector de red (P0E)
Botón de control
RS-485/RS-422
Conector de E/S
Ranura para tarjeta
Conector de alimentación
vista frontal
Entrada de vídeo
Entradas de audio 1 y 2
Salida de audio 1
Grupo 1 Grupo 2 Grupo 3 Grupo 4
(4 conectores de entrada de vídeo)
Indicadores LED
Vista frontal
de memoria microSD
AXIS P7214
