Seite 50 AXIS P7214/P7210 Installationsanleitung
Geräteanschlüsse
Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstüzt Power over Ethernet (PoE) Klasse 3 -
max 12.95W. Die Verwendung von abgeschirmten Kabeln wird empfohlen.

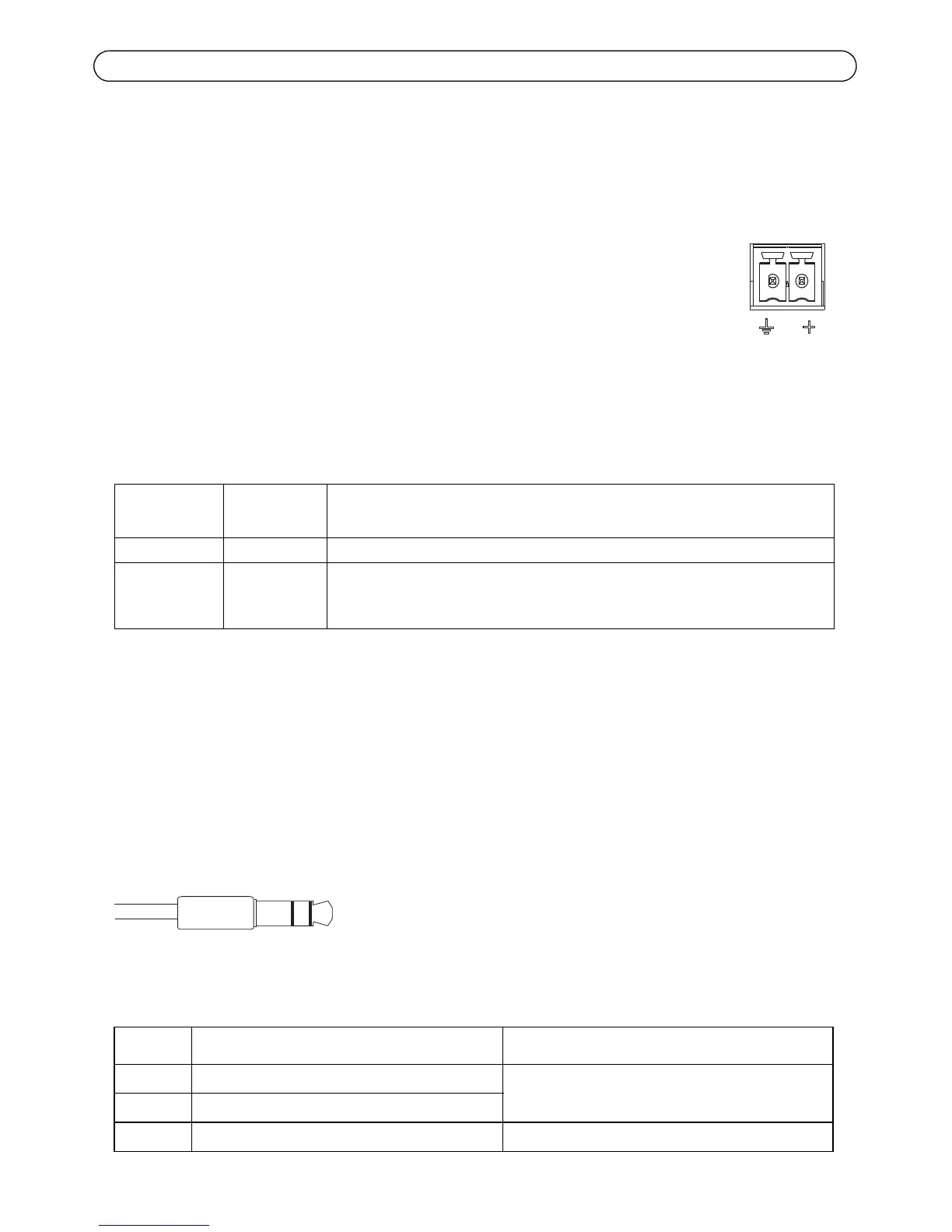

Stromversorgungsanschluss - 2-poliger Anschlussblock für Stromversorgung über
das mitgelieferte Netzteil oder ein externes Netzteil.
Alternativ können folgende externe Netzteile verwendet werden:
1. Von Axis geliefertes PS-K P/N 34987 (AXIS P7214).
2. Von Axis geliefertes PS-P P/N 42118 (AXIS P7210).
3. Ein externes 8-20 V Gleichstrombegrenztes Netzteil mit einem maximalen Ausgangsstrom von
5A.
Audio-Ein-/Ausgang - Zwei 3,5 mm Audio-Eingangsbuchsen und eine 3,5 mm Audio-
Ausgangsbuchse. Stereo Stecker müssen benutzt werden.
• Audioeingänge 1, 2: Mikrofon oder Leistungsstufeneingänge (Mono). Wahlweise steht
für das Mikrofon eine Vorspannung von 2,0V, 2,5V oder 3,0V zur Verfügung.
• Audioausgang 1: Leistungsstufe Audioausgang (Mno) zum Anschluss einer
Lautsprecheranlage (PA-System) oder eines Aktivlautsprechers mit integriertem
Verstärker.
Funktion Anschlussn
ummer
Bedeutung
Masse (GND) 1 Masse
Gleichstrom 2 Netzeingang 8-20 V Gleichstrom
max 8W (AXIS P7214)
max 32W (AXIS P7210)
Audioeingang 1, Audioeingang 2: Audioausgang 1:
1 Spitze Mikrofon-/Line-Eingang Line-Ausgang (Mono)
2 Ring
3 Schaft Masse (GND) Masse (GND)
