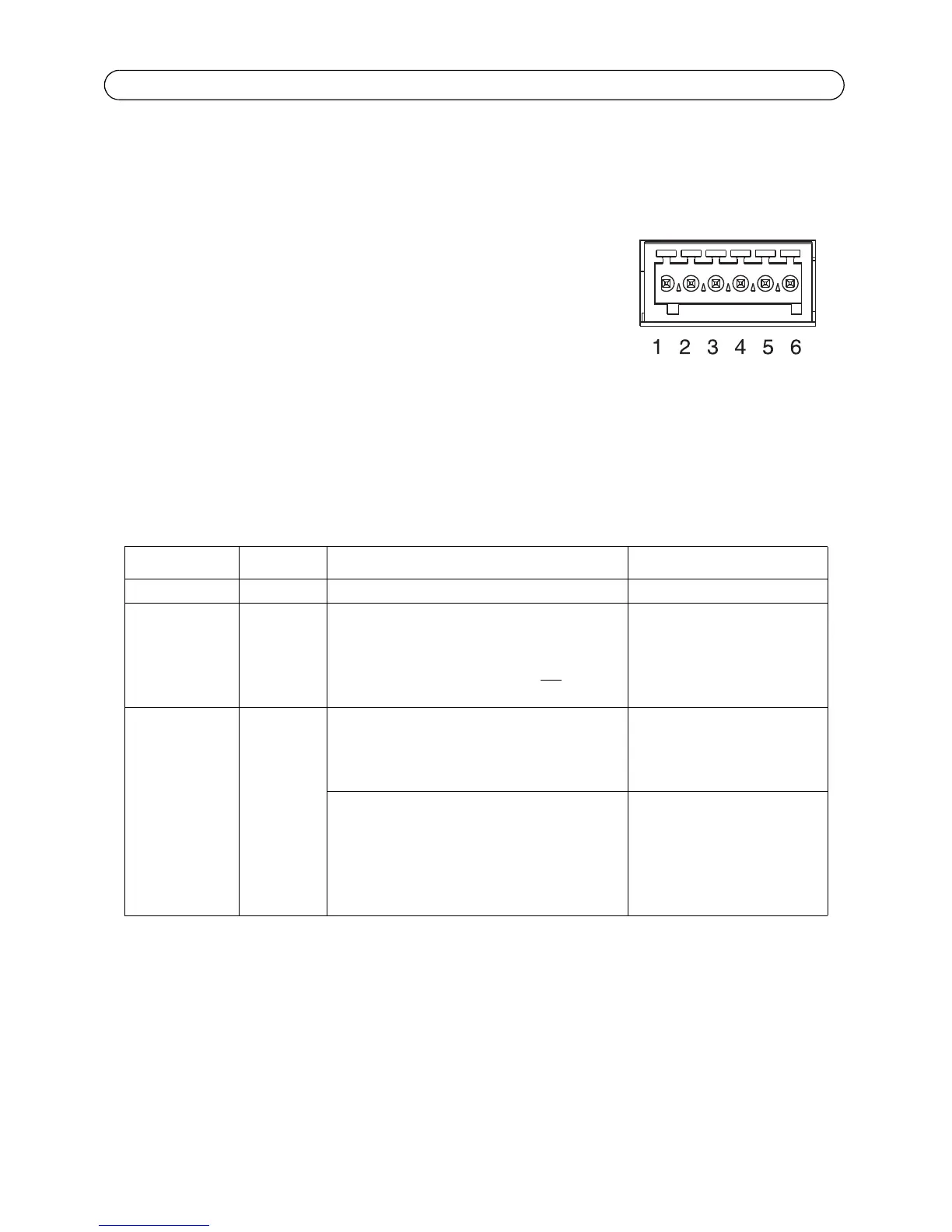

Seite 50 AXIS P8221 Installationsanleitung
E/A-Anschlüsse A und B - Wird z. B. für Ereignisauslösung undAlarmbenachrichtigung verwendet.
Außer den Kontakten für eine Zusatzstromversorgung und Masse verfügt jeder E/A-Anschluss noch
über 4 weitere Kontakte, die entweder als Eingang oder als Ausgang konfiguriert werden können.
Diese Kontakte stellen die Schnittstelle für Folgendes bereit:
Digitalausgang: Zum Anschluss externer Geräte wie Relais
und LEDs. Angeschlossene Geräte können über die VAPIX®
Application Programming Interface (API), über die
Ausgabeschaltflächen auf der Seite Live View (Live-
Ansicht) oder durch einen Ereignistyp aktiviert werden. Der
Ausgang wird als aktiv [siehe Ports & Devices > I/O Ports)
(Schnittstellen und Geräte > E/A-Schnittstellen)] angezeigt,
wenn die Alarmvorrichtung eingeschaltet ist.
Digitaleingang: Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem und
geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-/Fensterkontakte,
Glasbruchmelder usw. Bei Empfang eines Signals ändert sich der Status und der Eingang
wird aktiviert [siehe Ports & Devices > I/O Ports (Schnittstellen und Geräte > E/A-
Schnittstellen) und, falls aktiviert, auf der Seite „Live View“ (Live-Ansicht)].
Funktion Anschluss Hinweise Spezifikationen
ERDE 1 Masse
3,3 V
Gleichstrom
2 Dieser Kontakt kann auch für die
Stromversorgung von Zusatzgeräten
verwendet werden.
Hinweis: Dieser Anschluss kann nur
als
Stromausgang verwendet werden.
Max. Stromstärke = 250 mA
Konfigurierbar
(Ein- oder
Ausgang)
3-6 Digitaleingang: Zum Aktivieren mit dem
Massekontakt verbinden; zum Deaktivieren
nicht anschließen.
Min. Eingang = -40 V
Gleichstrom
Max. Eingang = +40 V
Gleichstrom
Digitalausgang: Verwendet einen NFET-
Transistor mit offener Senke, wobei die
Quelle mit der Masse verbunden ist. Zum
Schutz vor Spannungsspitzen muss bei der
Kombination mit einem externen Relais eine
Diode parallel zur Last geschaltet werden.
Max. Stromstärke = 100 mA
Max. Spannung = 40 V DC
