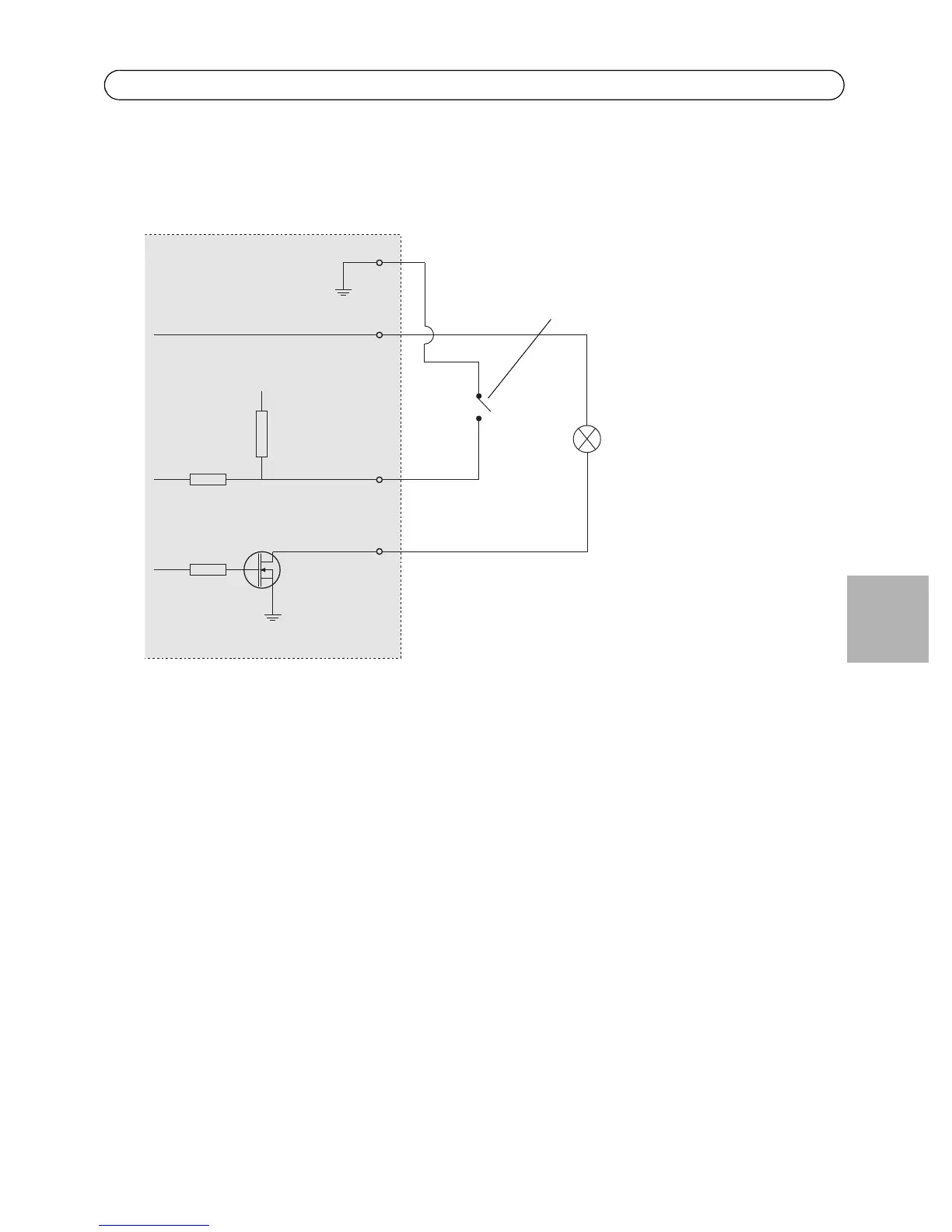

Anschlussschaltbild
Das folgende Anschlussschaltbild zeigt ein Beispiel für den Anschluss eines Zusatzgeräts an die
E/A-Anschlüsse.
AXIS P8221
z. B. Drucktaste
3.3 V
G
S
D
1
2
I/O 4 als Ausgang konfiguriert
I/O 3 als Eingang konfiguriert
3,3 V max., 250 mA
