AXISQ1615-EMkIINetworkCamera

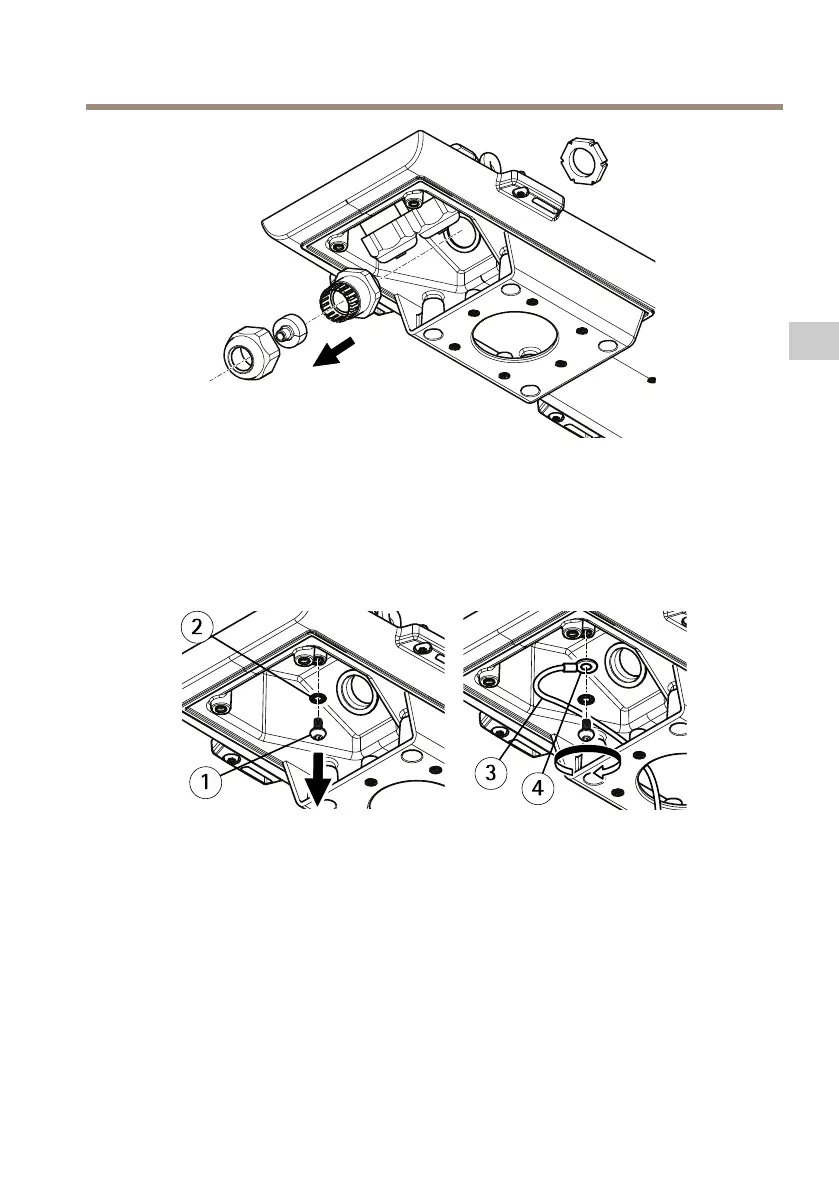

3.DieKappe,denStopfenunddieDichtungvonderzuverwendendenKabelverschraubung
entfernen.
4.DieErdungsschraube,dieUnterlegscheibeunddenRingkabelschuhentfernen.
5.DenRingkabelschuhdesErdungskabelsmiteinerUnterlegscheibeundder
Erdungsschraubebefestigen.
1
Erdungsschraube
2
Waschanlage
3
Erdungskabel
4
Ringkabelschuh
6.DasNetzwerkkabeldurchdieKappeführen.
7.DasNetzwerkkabeldurchdenDichtungsspaltführen.
8.DasNetzwerkkabeldurchdieKabelverschraubungführen.
