AXISQ3505–VFixedDomeNetworkCamera
3.いじり止めヘックスローブレンチTR20を使用して4本のいたずら防止ネジを
締め、ユニットケーシングを取り付けブラケットに取り付けます。
4.ケーブルをカメラユニットに接続します。
5.ユニットケーシング内のスプリングを横に引き、カメラユニットをユニッ
トケーシングに取り付けます。
カ カ
カ
メ メ
メ
ラ ラ
ラ
ア ア
ア
ン ン
ン
グ グ
グ
ル ル
ル
の の
の
調 調
調
整 整
整

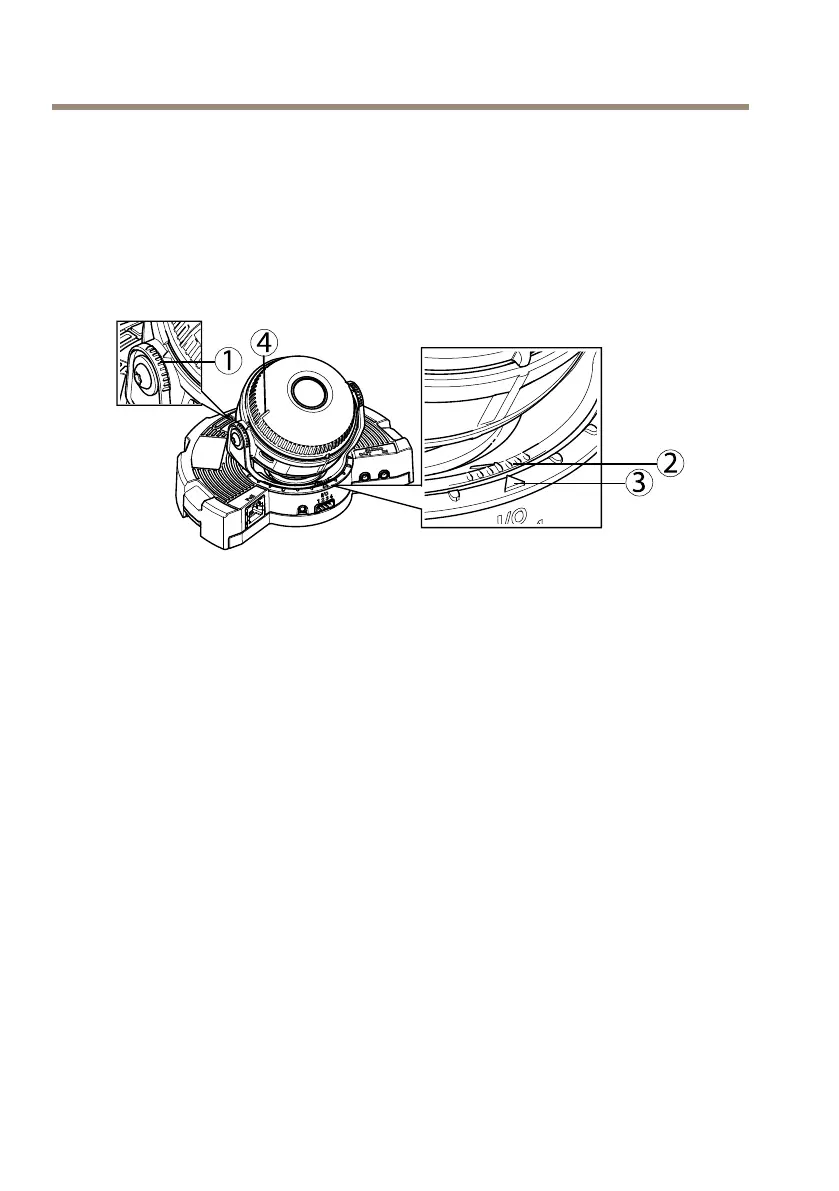

1.
光 学 部 品 ホ ル ダ ー 上 の ラ イ ン 。 チ ル ト 角 度 (10° ず つ ) を 示 し ま す 。
2.
光 学 部 品 マ ウ ン ト 上 の 短 い ラ イ ン 。 パ ン の 角 度 (3° ず つ ) を 示 し
ま す 。
3.
光 学 部 品 マ ウ ン ト 上 の ラ イ ン 。 パ ン の 角 度 (15° ず つ ) を 示 し ま す 。
4.
レ ン ズ カ バ ー 上 の ラ イ ン 。 カ メ ラ を 水 平 に す る の に 役 立 ち ま す 。
1.カメラのパン、チルト、回転を行い、監視領域をもれなく監視できるかを
確認します。パンは360°、チルトは90°まで可能です。
2.パンと回転を行い、適切な画像が得られるよう、レンズを調整します。
レンズカバーの2本のラインを使用して、カメラが水平かどうかを確認し
ます。機能ボタンを使用して、水平化支援機能を起動します。
112 ペ ー ジ
の 、 イ ン ス ト ー ル ガ イ ド
を参照してください。
ド ド
ド
ー ー
ー
ム ム
ム
カ カ
カ
バ バ
バ
ー ー
ー
の の
の
取 取
取
り り
り
付 付
付
け け
け
1.ドームカバーのガスケットが汚れておらず、しっかりと固定されている
ことを確認します。
2.黒いシールド内のみぞを、カメラの光学部品ホルダーの片側にあるネジに
はめ込みます。ドームカバー内のネジをユニットケーシングの孔に合わせ、
いじり止めヘックスローブレンチTR20を使用して堅く締めます。
3.ドームカバーから保護フィルムを取り除きます。
118
