AXISQ3505–VFixedDomeNetworkCamera
5.ZiehenSiedieFedernimKameragehäusezurSeite,undsetzenSiedieKameraeinheit
indiesesein.

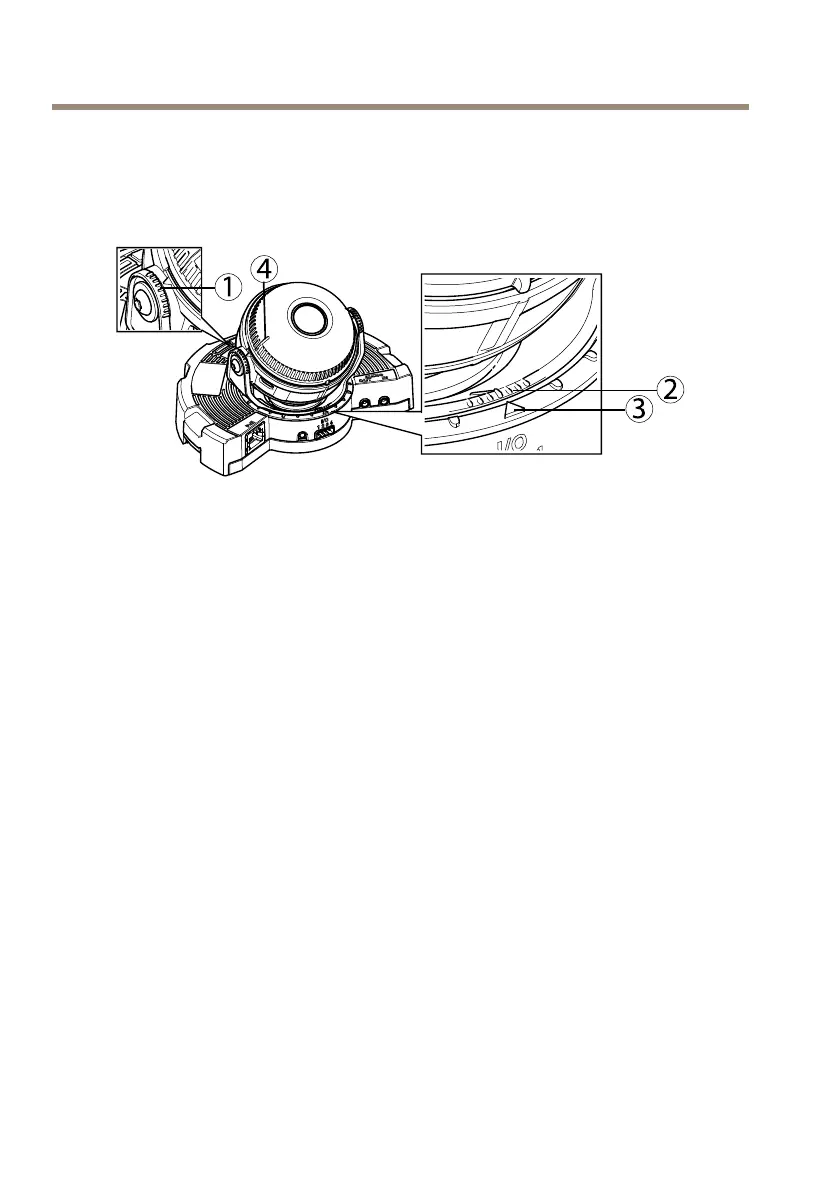

EinstellendesKamerawinkels
1
2
3
4
1.
MarkierungslinienaufderOptikhalterung,dieeineErhöhungdesNeigungswinkels
um10°angeben
2.
FeineMarkierungslinienaufderOptikhalterung,dieeineErhöhungdes
Schwenkwinkelsum3°angeben
3.
MarkierungslinienaufderOptikhalterung,dieeineErhöhungdesSchwenkwinkels
um15°angeben
4.
HilfslinienfürdieAusrichtungderKameraaufderObjektivabdeckung
1.StellenSiedieKameradurchSchwenken,NeigenundDrehenaufdengesamtenzu
überwachendenBereichein.DieKameralässtsichum360°schwenkenundumbis
zu90°neigen.
2.StellenSiedasBilddurchSchwenkenundDrehendesObjektivsein.PrüfenSiedie
AusrichtungderKameramithilfederbeidenLinienaufderObjektivabdeckung.Aktivieren
SiedenAusrichtungsassistentenmithilfederFunktionstaste.SieheFunktionstasteauf
Seite52.
AnbringenderKuppelabdeckung
1.StellenSiesicher,dassdieGummidichtungderKuppelabdeckungsauberistundrichtig
sitzt.
2.SchiebenSiedieAussparungenimschwarzenSchildüberdieSchraubenaufbeiden
SeitenderOptikhalterungderKamera.RichtenSiedieSchraubenderKuppelabdeckung
aufdieBohrungenimKameragehäuseaus,undziehenSiedieSchraubenmitdem
Resitorx-SchlüsselTR20fest.
3.EntfernenSiedieSchutzfolievonderKuppelabdeckung.
