Page 28 AXIS Q7424-R Guide d’installation
5. Fermez l’invite de commande quand vous voyez apparaître « Reply from 192.168.0.125:... »
(Réponse de 192.168.0.125 : ...) ou un message similaire.
6. Dans votre navigateur, tapez http://<Adresse IP> dans le champ Emplacement/Adresse, puis
appuyez sur la touche Entrée.
Remarques :
• Ouvrir une invite de commandes sous Windows : dans le menu Démarrer, sélectionnez Exécuter… puis tapez
cmd. Cliquez sur OK.
• Pour utiliser la commande ARP sur un Mac OS X, utilisez l’utilitaire Terminal dans Application > Utilitaires.
Connecteurs de l'unité
Connecteur réseau - Connecteur Ethernet RJ-45. Prend en charge l'alimentation par Ethernet
(PoE) Classe 3 - max 12,95 W. Il est recommandé d’utiliser des câbles blindés.
Connecteur d'alimentation - Bornier de connexion à 3 broches utilisé pour l’entrée d’alimentation
externe.
Alimentation externe : Une source d’alimentation externe limitée 8-28 V CC ou 20-24 V CA avec
une sortie d’alimentation maximum de 100 VA.
Remarque :
Permet de s’assurer que l’alimentation est adaptée à la température et aux vibrations de son
environnement.
Branchez les signaux en suivant les symboles sur le bornier et la description de l’image ci-dessus ;
puis tournez le connecteur de 180° et branchez-le à l’appareil.

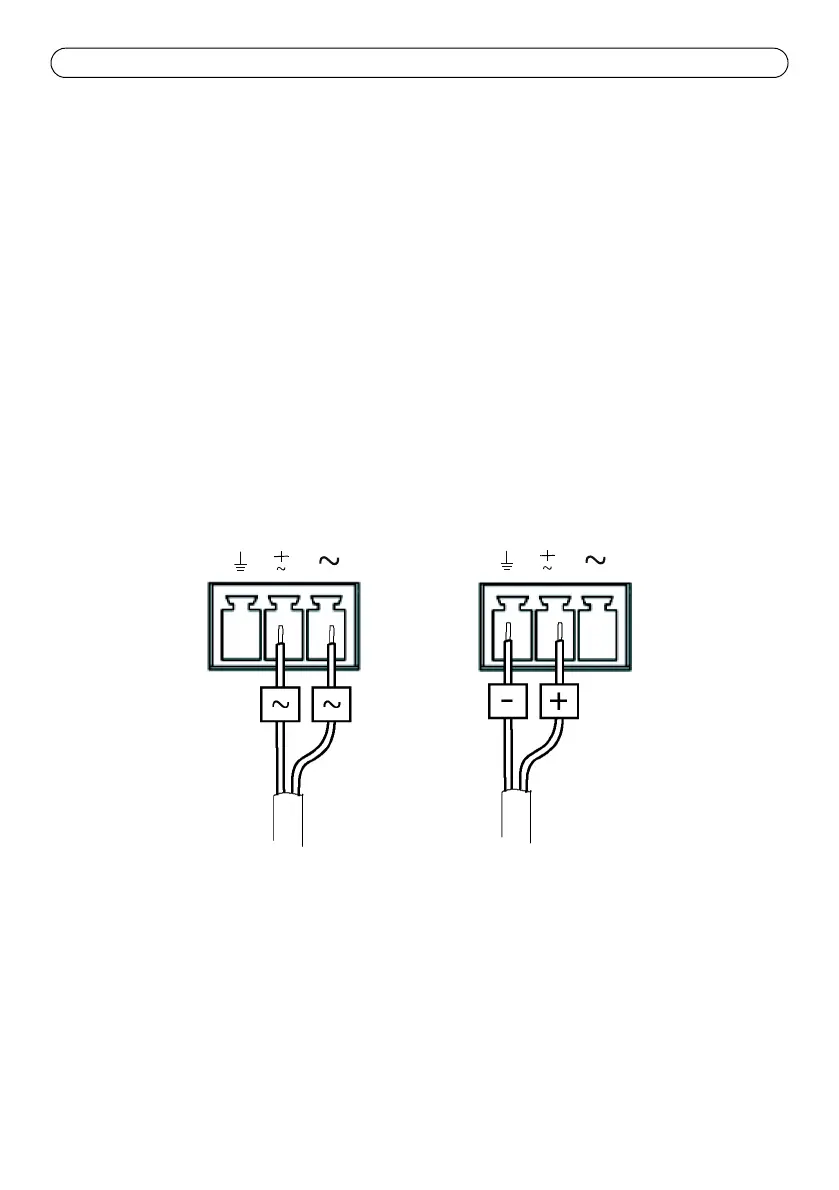

Connecteur d'alimentation : bornier à trois broches utilisé pour l’entrée d’alimentation.
Entrée d’alimentation de courant continu
Entrée d’alimentation de courant
alternatif 20-24 V CA, max 15,6 VA
8-28 V CC, max 10 W
