Seite 46 AXIS Q7424-R Installationsanleitung

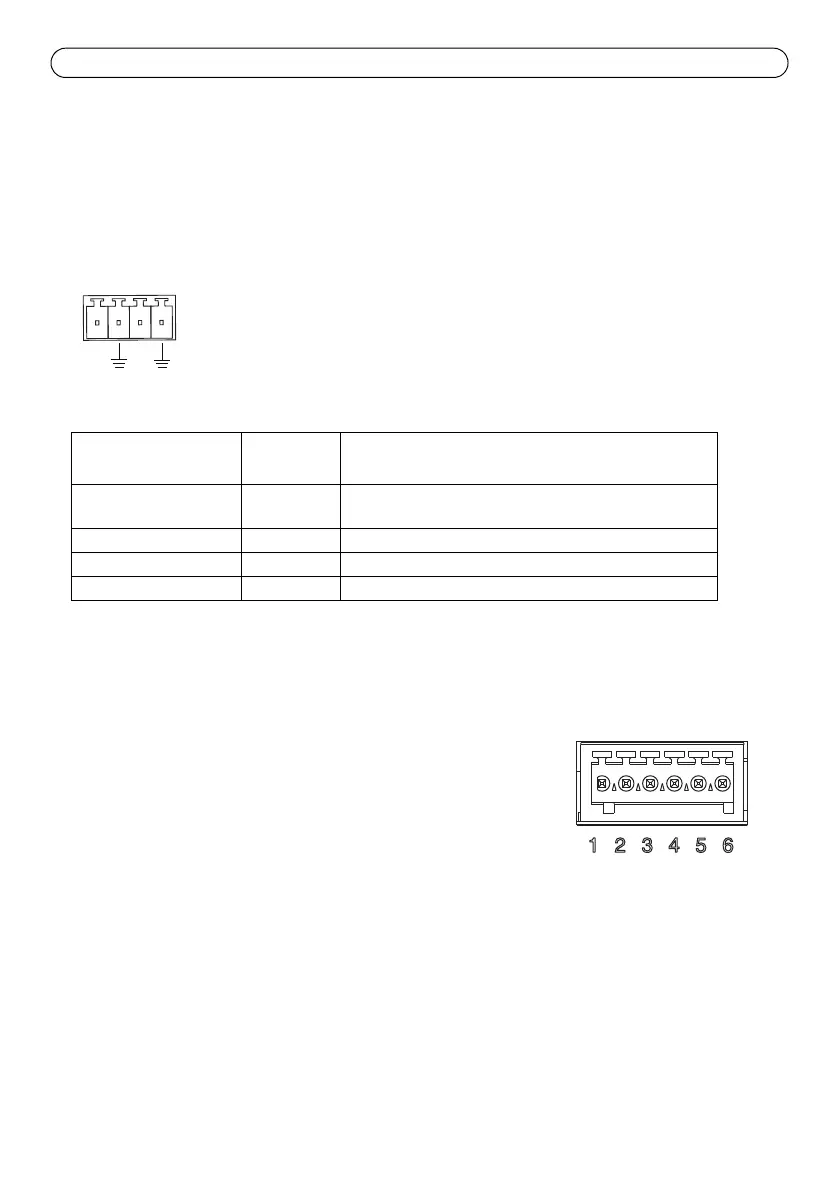

Audio-Ein-/Ausgang -
• Audio-Eingang: Mikrofon oder Leistungsstufeneingänge (Mono). Wahlweise steht für
das Mikrofon eine Vorspannung von 2,0 V, 2,5 V oder 3,0 V zur Verfügung.
• Audio-Ausgang: Leistungsstufe Audioausgang (Mono) zum Anschluss einer
Lautsprecheranlage (PA-System) oder eines Aktivlautsprechers mit integriertem
Verstärker.
Hinweis:
Schließen Sie die Audiokabel gemäß den Symbolen auf dem Anschlussblock und der Beschreibung im
Bild oben an; dann drehen Sie den Stecker um 180° und stecken ihn in das Gerät.
SFP-Anschluss - Unterstützt ein SFP-Modul mit 1 Gbit/s.
E/A-Anschluss - Wird z. B. für Bewegungserkennung,
Ereignisauslösung, Zeitrafferaufnahmen, Alarmbenachrichtigungen
usw. verwendet. Außer über die Kontakte für eine
Zusatzstromversorgung und Masse verfügt der AXIS Q7424-R noch
über 4 weitere Kontakte, die entweder als Eingang oder als
Ausgang konfiguriert werden können. Diese Kontakte stellen die
Schnittstelle für Folgendes bereit:
• Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte
können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite
Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgnag
wird aktiviert (angezeigt unter Event Configuration [Ereigniskonfiguration] > Port
Status [Port-Status]), wenn das Alarm meldende Gerät eingeschaltet ist.
• Digitaleingang - Alarmeingang für den Anschluss von Geräten, die zwischen
geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-
Fensterkontakte und Glasbruchmelder. Bei Empfang eines Signals ändert sich der
Status, und der Eingang wird aktiviert (angezeigt unter Event Configuration
[Ereigniskonfiguration] > Port Status [Port-Status].).
Funktion Kontakt-
nummer
Beschreibung
Mikrofon-/Line-
Eingang
1 Mikrofon oder Leistungsstufeneingänge (Mono)
Masse (GND) 2 Masse
Line-Ausgang 3 Leistungsstufen-Audio-Ausgang
Masse (GND) 4 Masse
