AXIS T8120 Guide d'installation Page 17
FRANÇAIS
Installation de l'appareil
1. Branchez l'injecteur PoE sur une prise de courant (100-240 V CA), à
l'aide d'un cordon d'alimentation ordinaire.
2. Branchez la prise DATA IN (données d'entrée) de l'appareil sur le
tableau de connexions du réseau Ethernet distant.
3. Branchez la prise DATA & POWER OUT (sortie) sur le terminal.

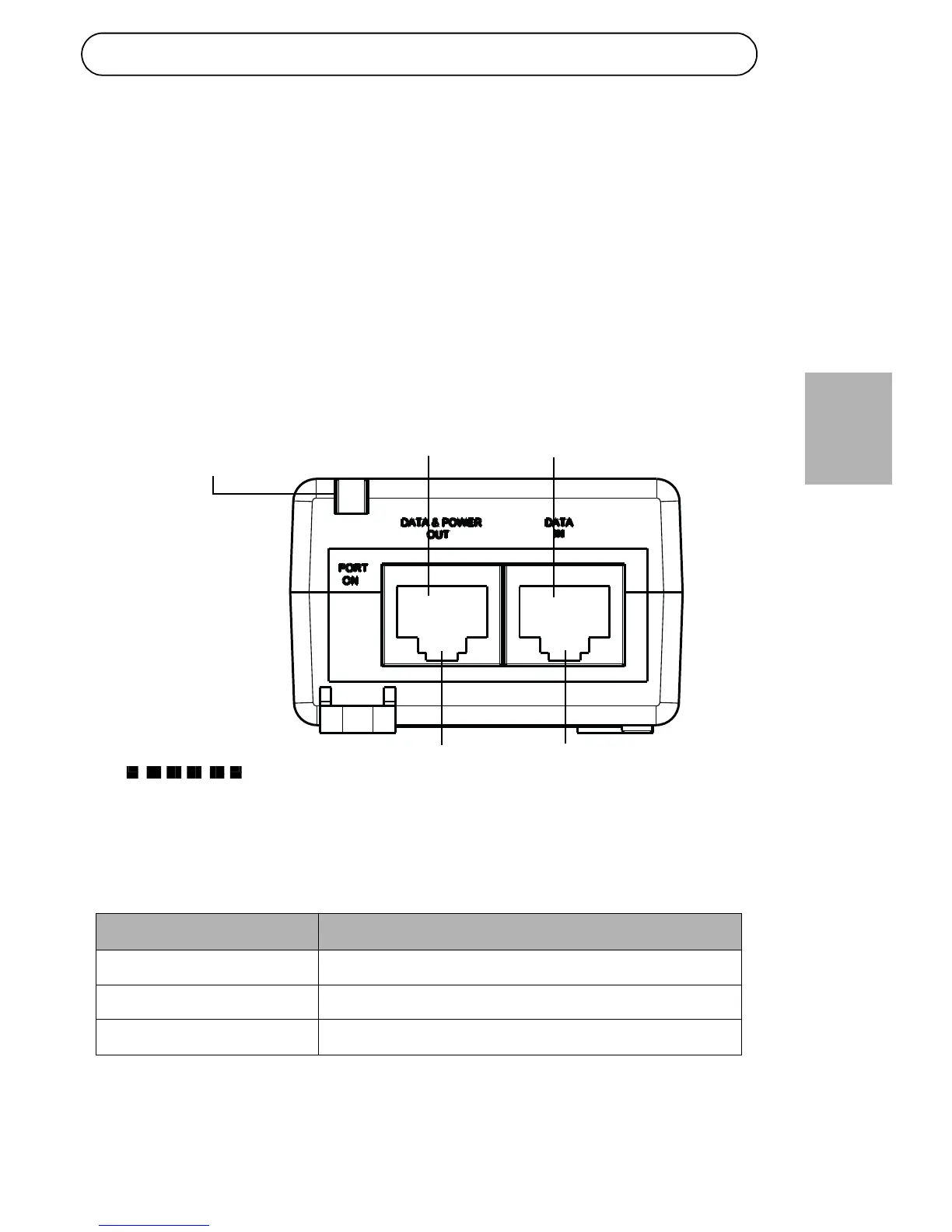

Vue d'ensemble du matériel
Voyants
Voyant DEL Comportement
Jaune continu
L'appareil est sous tension (alimenté en courant)
Vert continu
Un terminal distant est connecté
Vert clignotant
Surcharge ou court-circuit
CAT 5 C ab le
Voyant de connectivité Entrée des données
Port de sortie du terminal Port d'entrée Ethernet
Sortie des données
et d'alimentation
