AXIS T8120 インストールガイド 49 ページ
日本語
ユニットの設置
1. 付属の電源ケーブルを利用して PoE ミッドスパンをコンセ
ント (100 〜 240V AC) に接続してください。
2. ユニットの DATA IN ポート ( 入力 ) をリモートイーサネッ
トネットワークスイッチのパッチパネルに接続します。
3. DATA & POWER OUT ( 出力 ) を端末機器に接続します。

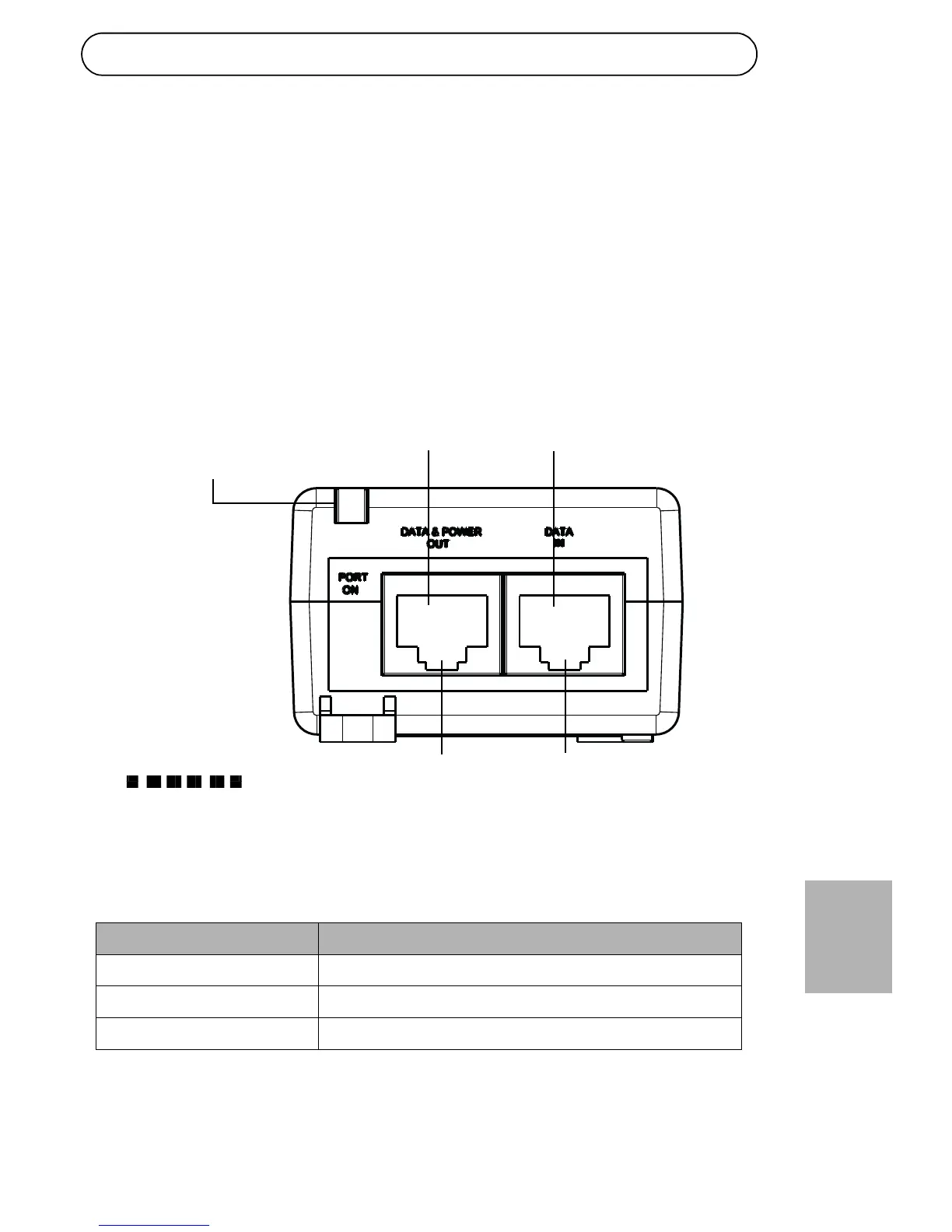

ハードウェアの概要
インジケーター
LED
意味
黄色、点灯
電源オン ( 通電中 )
緑色、点灯
リモート端末が接続中
緑色、点滅
過負荷状態または短絡 ( ショート )
CAT 5 C ab le
出力ポートターミナル 入力ポートイーサネット
データおよび電源出力 データ入力
ポート接続インジケーター
