– 14 –
– 15 –

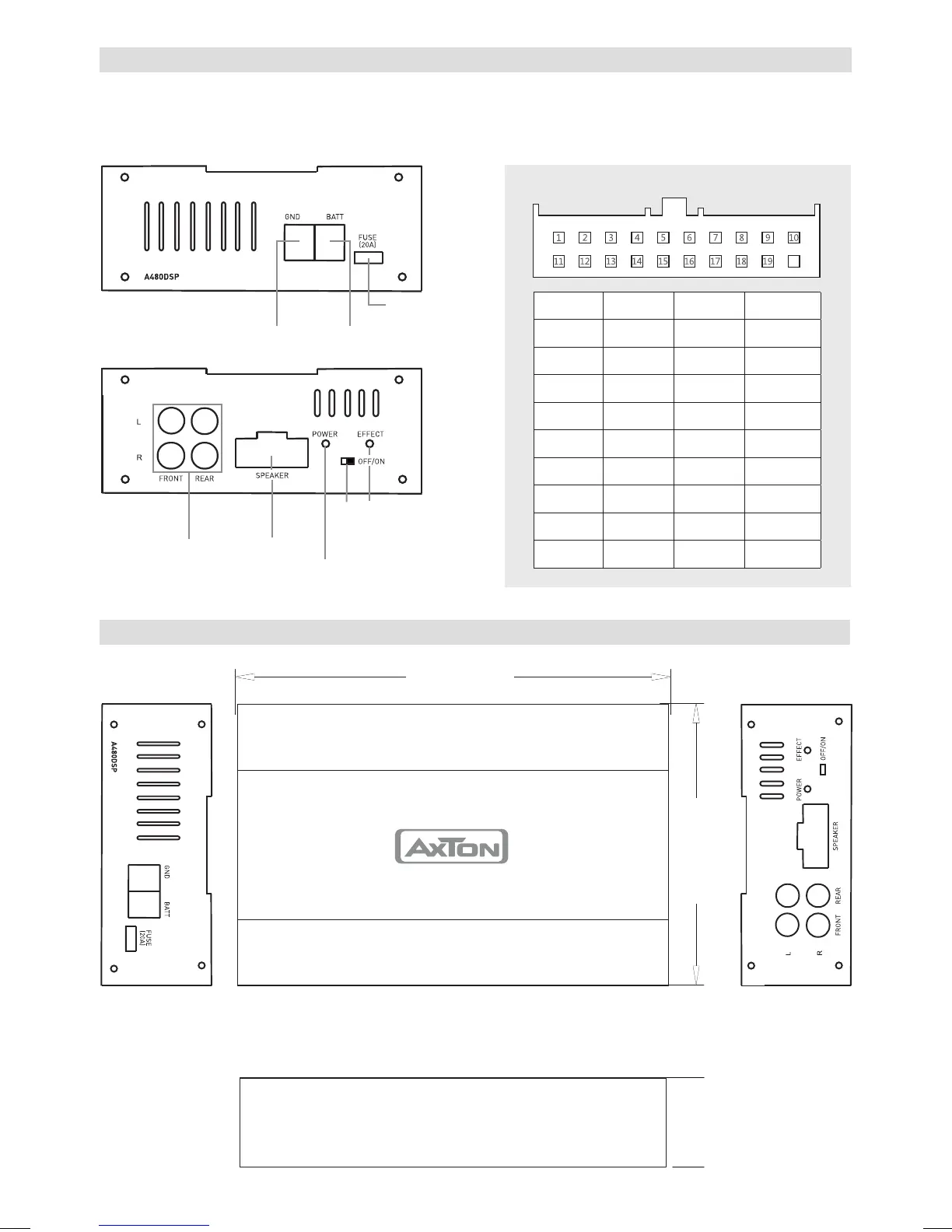

ANSCHLUSSSCHEMA
ABMESSUNGEN
1 11 GND
2 12 +B
3
RR-in
13
FL+out
4
RR+in
14
FL-out
5
RL-in
15
FR+out
6
RL+in
16
FR-out
7
FL-in
17
RL+ o ut
8
FL+in
18
RL-out
9
FR-in
19
RR+out
10 FR+in 20 RR-out
20
SPEAKER
52 mm
152 mm
132 mm
(30A)
Wenn Sie nur die DSP Funktionen des A480DSP in Verbindung mit einem separaten
Verstärker verwenden möchten, verbinden Sie den Line Out des A480DSP mit den RCA
Eingängen des separaten Verstärkers.
FUSE
BATTERIE (+)
GROUND (-)
(30A)
POWER LED
DSP EFFECT
ON/OFF
SPEAKERFRONT/REAR
LINE OUT
