Chapter 6 TECHNICAL INFORMATION

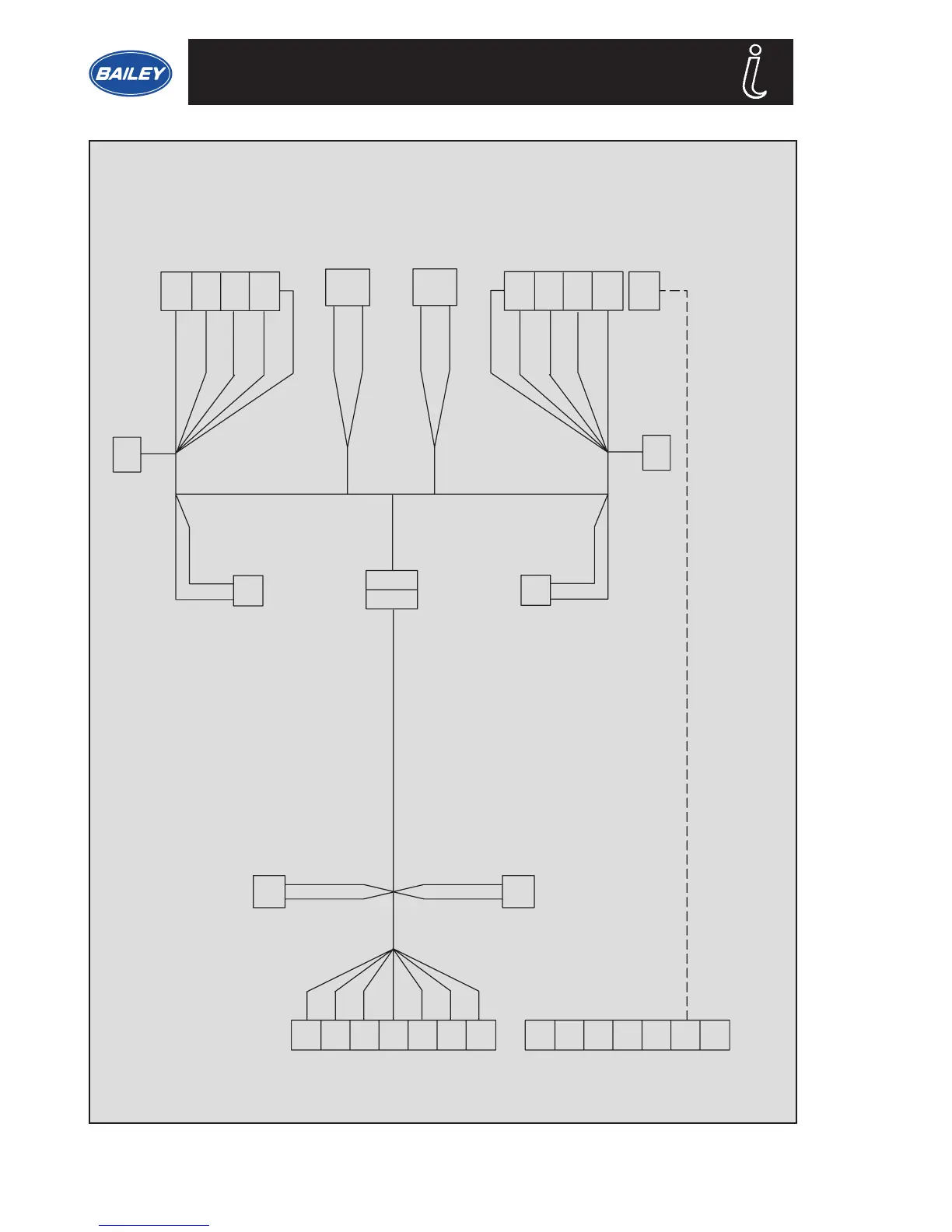

ROADLIGHT WIRING — All Models
Note: All cable sizes given in mm
2
Note: 12N & 12S must be connected for reversing light to operate
*When fitted
BROWN
GREEN
RED
BLUE
WHITE
YELLOW
BLACK
YELLOW
10W
21W
21W
21W
5W
5W
21W
21W
21W
10W
5W
5W
5W
5
4
6
2
3
1
7
5
4
6
2
3
1
7
TAIL
STOP
INDICATOR
FOG
No. PLATE
No. PLATE*
FOG
INDICATOR
STOP
TAIL
GREY 7 PIN PLUG
BLACK 7 PIN
12N PLUG
FRONT MARKER
LIGHT O/S
FRONT MARKER
LIGHT N/S
O/S REAR MARKER
LIGHT OR SIDE
MARKER
N/S REAR MARKER LIGHT
OR SIDE MARKER
*HIGH LEVEL
STOP LIGHT
BROWN 1.0
RED 1.0
GREEN 1.0
BLUE 1.0
WHITE 1.5
WHITE 1.5
BROWN 1.0
WHITE 1.5
BLACK 1.0
WHITE
BLUE 1.0
YELLOW 1.0
RED 1.0
BLACK 1.0
PLUG
WHITE 1.0
BROWN 1.0
WHITE 1.0
BLACK 1.0
21W
REVERSING*
*HIGH LEVEL
STOP LIGHT
5W
5W
5W
