2 deutsch
Montage für Anschlüsse nach DIN 3852
Achten Sie darauf:
– dass die Dichtfläche des aufzunehmenden Teils eine
einwandfreie Oberfläche besitzt und keine Rückstände
vorhanden sind,
– dass der O-Ring unbeschädigt in der vorgesehenen
Nut sitzt.
1. Das Gerät mit der Hand in das Aufnahmegewinde
schrauben.
Geräte mit einer Schlüsselfläche auf dem Druck-
anschluss aus Stahl festschrauben. Beachten Sie die
nachfolgenden Drehmomente:
Installation mechansich

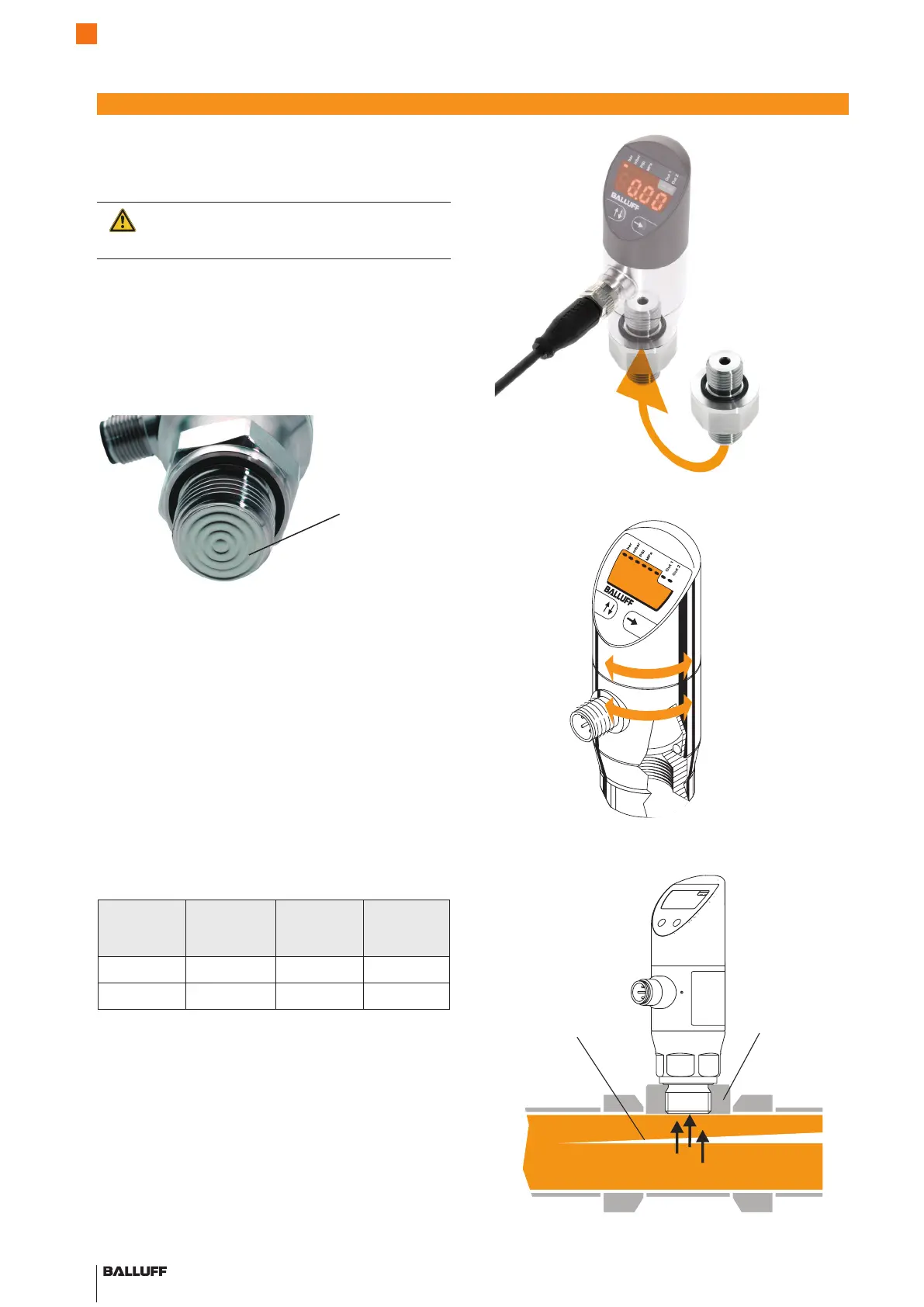

Bild 2: Elektrischer Anschluss und Prozessanschluss
Adapter für Prozess-
anschluss
Dreh-
momente
Anschluss
nach
EN 3852
Anschluss
nach
EN 837
NPT
Anschluss
1/4" ca. 5 Nm ca. 20 Nm
ca. 30 Nm
1/2" ca. 10 Nm ca. 50 Nm ca. 70 Nm
Bild 3: Display- und Anschlussgehäuse um 320° drehbar
Bild 4: Prozessanschluss des frontbündigen Sensors (G1/2" gem.
EN 3852)
Werkseitiger
Anschluss G1/2"
Fluid
Frontbündiger
Sensor
Wichtige Hinweise für die Installation der frontbündi-
gen Sensoren:
Achtung!
Die ungeschützte Membrane äußerst vorsichtig
behandeln, sie kann leicht beschädigt werden.
– Verpackung und Schutzkappe erst kurz vor der Mon-
tage entfernen, damit die Membrane nicht beschädigt
wird. Die Schutzkappe aufbewahren.
– Nach der Demontage die Schutzkappe sofort wieder
über die Membrane schieben.
– Beim Einbau des Sensors keine Gewalt anwenden,
damit Gerät und Anlage nicht beschädigt werden.
Membrane
Bild 1: Ungeschützte Membrane des frontbündigen Sensors
Drucksensoren mit IO-Link
BSP-B... /-V...
