2 français
Montage pour connexion selon DIN 3852
Veillez à ce que :
– la surface d'étanchéité de la partie support possède
une surface en parfait état et qu'il ne s'y trouve pas de
résidus,
– le joint torique repose en parfait état dans la rainure
prévue.
1. Visser l'appareil à la main dans le filetage du support.
Visser et serrer les appareils avec une surface de prise
de clé sur le raccord de pression en acier. Tenir compte
des couples de serrage suivants :

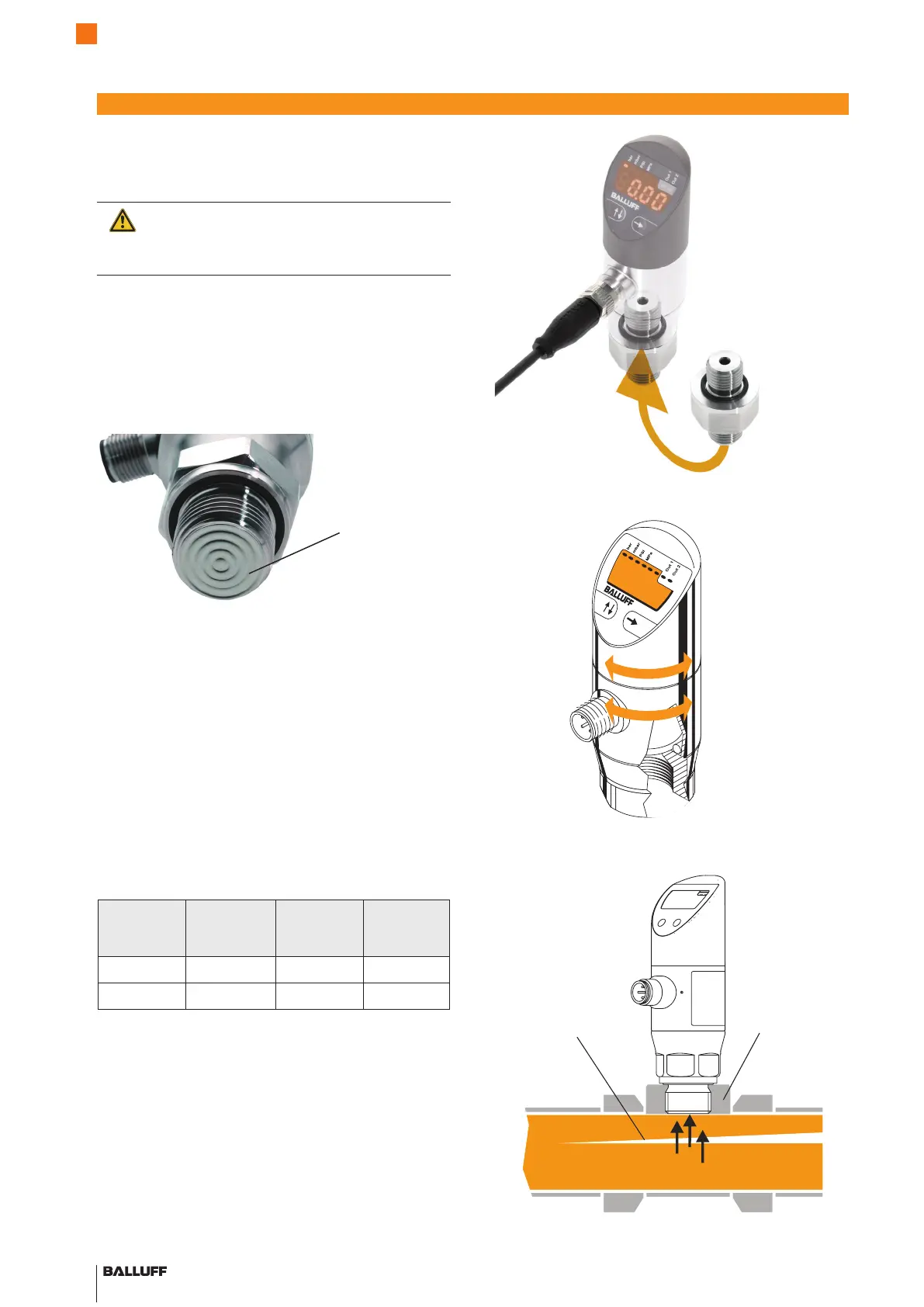

Installation mécanique
Figure 2 : Raccordement électrique et raccordement au processus
Adaptateur pour raccorde-
ment au processus
Couples de
serrage
Raccorde-
ment selon
EN 3852
Raccorde-
ment selon
EN 837
Raccorde-
ment NPT
1/4" env. 5 Nm env. 20 Nm
env. 30 Nm
1/2" env. 10 Nm env. 50 Nm env. 70 Nm
Figure 3 : Boîtiers d'affichage et de raccordement pivotants sur 320°
Figure 4 : Raccordement au processus du capteur affleurant
(G1/2" selon EN 3852)
Raccordement
standard G1/2"
Fluide
Capteur affleurant
Remarques importantes concernant l'installation des
capteurs affleurant la face avant :
Attention !
Manipuler la membrane non protégée avec une
très grande précaution, celle-ci pouvant être
facilement endommagée.
– Retirer l'emballage et le capuchon de protection juste
avant le montage uniquement, afin de ne pas endom-
mager la membrane. Conserver le capuchon de pro-
tection.
– Après le démontage, replacer immédiatement le capu-
chon de protection sur la membrane.
– Ne pas forcer lors du montage du capteur, afin de ne
pas endommager l'appareil et l'installation.
Membrane
Figure 1 : Membrane non protégée du capteur affleurant
Capteurs de pression avec IO-Link
BSP-B... /-V...
