1
使用规定
BTL5 外置式微脉冲位移传感器与设备控制器(例如
PLC)组成一套行程测量系统。通常在使用过程中将其集
成于设备或系统内部。依据技术资料的说明,我们仅对使
用 BALLUFF 原装配件的情况下提供质量保证,若使用任
何其他的零部件都可能会使质量保证失效。
绝不允许私自打开或不按规定使用位移传感器,否则将会
失去制造商所提供的质量保证并影响到产品的可靠性。
安全概述
设备的安装和设置仅允许由已受过培训的专业人员进行。
使用者有责任遵守当地实行的安全规定。特别在位移测量
系统出现故障的情况下,使用者必须采取必要措施,防止
出现人员伤害和财产损失。
在位移传感器出现损坏或不可修复的故障情况下,必须立
即停止运行,并防止擅自使用。
下载详细说明书
请登录我们公司网站 www.balluff.com/downloads-btl5 获
取详细的操作说明书,或通过电子邮件向我们索取。邮箱
地址为 service@balluff.de。

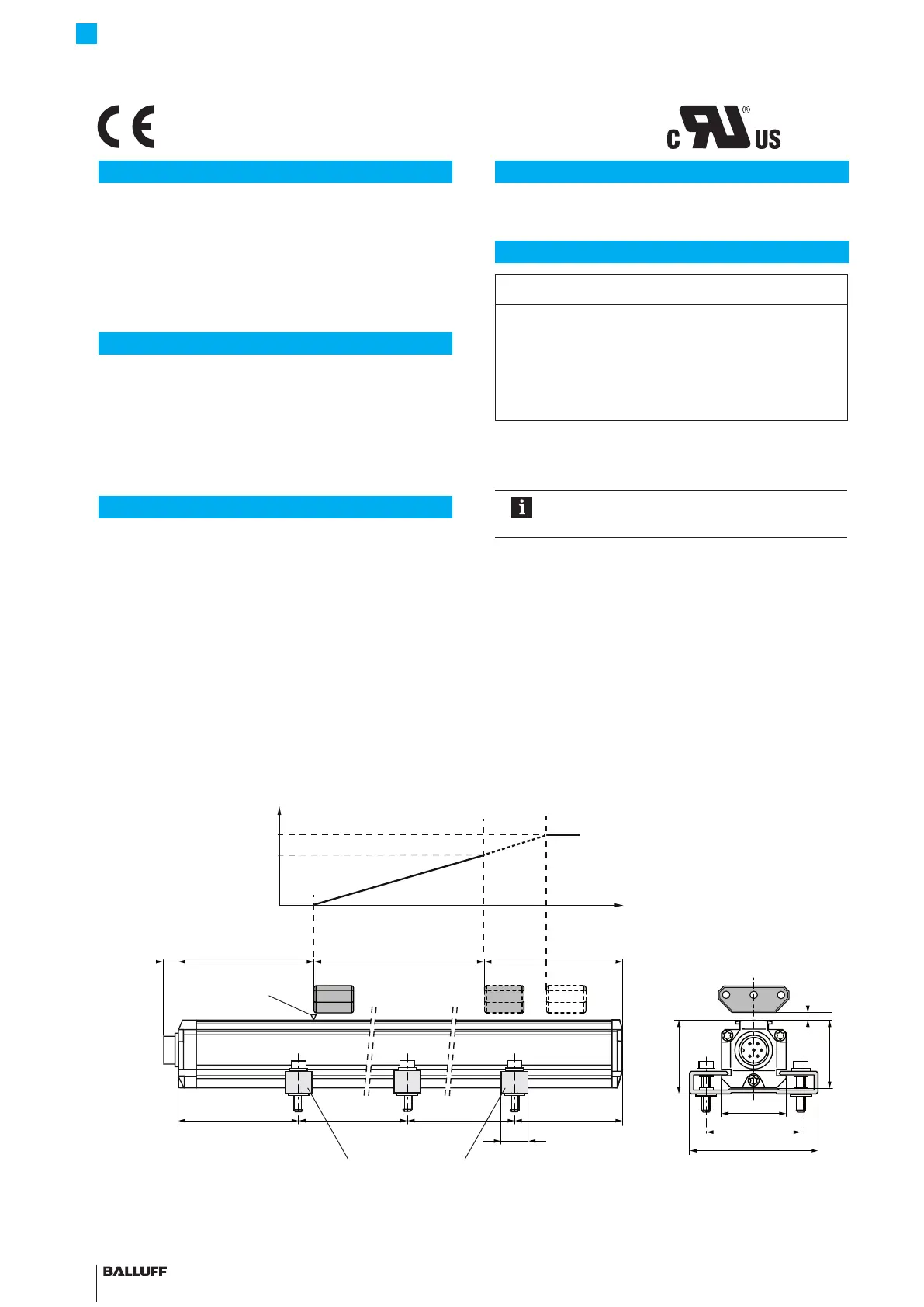

尺寸与功能
波导管位于位移传感器中。定位磁块沿波导管运动。测量值
即为定位磁块在导波管上的位置。
安装位移传感器
注意
错误安装
错误的安装将会导致位移传感器的功能受到影响,并可
能引发设备损坏。
因此请务必注意,在位移传感器附近不可出现强电 f
磁场。
必须无条件遵守设备安装规定的安全距离。 f
可以选定任意位置安装。通过附带的固定夹和柱头螺丝将
位移传感器安装于设备的平面上。这里我们提供足够数量
的固定夹以便使用。
为了防止在振动过程中形成共振,我们建议采
用不规则的间距放置固定夹。
通过附带的绝缘套,实现传感器与机器设备之间的电绝
缘。
将传感器套入夹具中。1.
通过固定螺丝将位移传感器固定于底面基座上(固定2.
螺丝的最大扭力不超过 2 Nm)。
安装磁块(配件)。3.
中文
10 73 73
~80 ~250 ~250 ~80
35
50
68
41
36.8
15
max. 4
1) 无效区
2) 不包含在供货范围之内
1)
额定长度 =
测量范围
零点
终点
输出信号与上升特征曲线:
故障信号
100 %
0 %
定位磁块
BTL5-P-3800-2
1)
具有绝缘套的固定夹
和柱头螺丝 ISO 4762 M5x22,
最大拧紧扭矩 2 Nm
2)
2)
BTL5...-S135
欧盟规章 2004/108/EG(EMC 指令)和 EMC 规定
抗干扰:EN 61000-6-1 / EN 61000-6-2
辐射:EN 61000-6-3 / EN 61000-6-4
文件编号
E227256
开口
BTL5-C/E1 _ -M _ _ _ _ -P-S135
外置式微脉冲位移传感器
