Bestimmungsgemäße Verwendung
Der Micropulse Wegaufnehmer bildet zusammen mit einer
Maschinensteuerung (z. B. SPS) ein Wegmesssystem. Er
wird zu seiner Verwendung in eine Maschine oder Anlage
eingebaut. Die einwandfreie Funktion gemäß den
Angaben in den technischen Daten wird nur mit original
BALLUFF-Zubehör zugesichert, die Verwendung anderer
Komponenten bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nicht bestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme sind nur durch
geschultes Fachpersonal zulässig.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine
Gefahren für Personen und Sachen entstehen können.
Bei Defekten und nicht behebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und
gegen unbefugte Benutzung zu sichern.
Download weiterer Anleitungen
Ausführliche Betriebsanleitungen erhalten Sie im Internet
unter www.balluff.com/downloads-btl5 bzw.
www.balluff.com/downloads-btl7 oder per E-Mail bei
service@balluff.de.
Weitere Informationen, insbesondere zu Schnitt-
stellen und zum elektrischen Anschluss, sind
den jeweiligen Betriebsanleitungen zu entneh-
men.

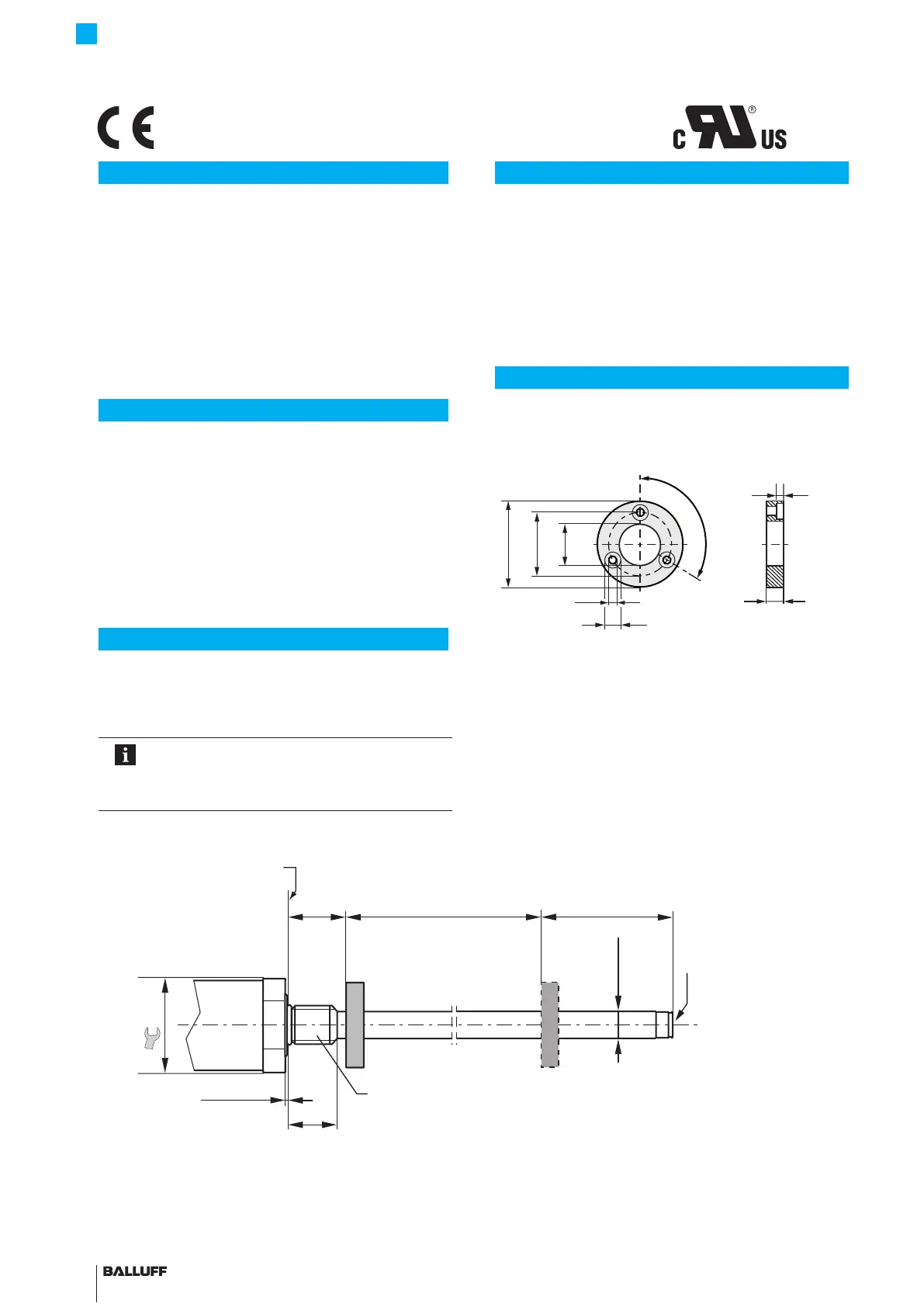

Abmessungen und Funktion
Im Wegaufnehmer befindet sich der Wellenleiter, geschützt
durch ein Edelstahlrohr. Entlang des Wellenleiters wird ein
Positionsgeber bewegt. Dieser Positionsgeber ist mit dem
Anlagenbauteil verbunden, dessen Position bestimmt
werden soll.
BTL5/7-...-CD-... ist hochdruckfest. Es ist zu beachten,
dass der verwendete Positionsgeber, z. B.
BTL-P-1018-3R, die gleiche Druckfestigkeit aufweisen
muss.
Positionsgeber (nicht im Lieferumfang)
BTL-P-1018-3R (für hochdruckfesten Betrieb)
Gewicht: ca. 19 g
Gehäuse: Aluminium, eloxiert
Ø 4.3
120°
Ø 18
Ø 28.5
Ø 39
4
8
Ø 8
deutsch
EU-Richtlinie 2004/108/EG (EMV-Richtlinie) und EMV-Gesetz
Fachgrundnormen: EN 61000-6-4 (Emission), EN 61000-6-2 (Störfestigkeit)
Emissionsprüfungen: Funkstörstrahlung EN 55016-2-3 Gruppe 1, Klasse A und B
File No.
E227256
Gewinde M4x4/6 tief
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang
Gewindegröße:
M22x1.5
30-1 mm
Positionsgeber
Nennlänge =
Messbereich
Dämpfungszone
Anlagefläche
2)
BTL5/7-...-CD-...
Micropulse Wegaufnehmer - Bauform Stab
