Technische Daten
Druckfestigkeit (bei Einbau in
Hydraulikzylinder)
Betriebsdruck: 1000 bar
Druckspitzen: 1350 bar
Nennlänge 25 bis 2000 mm
Durchmesser Schutzrohr 12,7 mm
Wandstärke Schutzrohr 3,25 mm
Material Flansch/Schutzrohr HP 160
Gewicht (längenabhängig) 2,5 kg/m
Einbau
ACHTUNG
Funktionsbeeinträchtigung
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu erhöhtem Verschleiß
führen.
Die Anlagefläche des Wegaufnehmers muss voll- f
ständig an der Aufnahmefläche anliegen.
Die Bohrung muss perfekt abgedichtet sein (O-Ring/ f
Flachdichtung).
Für das Befestigungsgewinde nur die passende
Mutter verwenden. Wegaufnehmer mit einem
Drehmoment von max. 290 Nm festdrehen.
Bei waagrechter Montage mit Nennlängen > 500 mm
empfehlen wir das Schutzrohr am Ende anzuschrauben
oder abzustützen.
Beim Einbau in Hydraulikzylinder darf der Positionsgeber
nicht auf dem Schutzrohr schleifen. Minimaler Bohrungs-
durchmesser im Aufnahmekolben:
Rohrdurchmesser Bohrungsdurchmesser
12,7 mm mindestens 18 mm

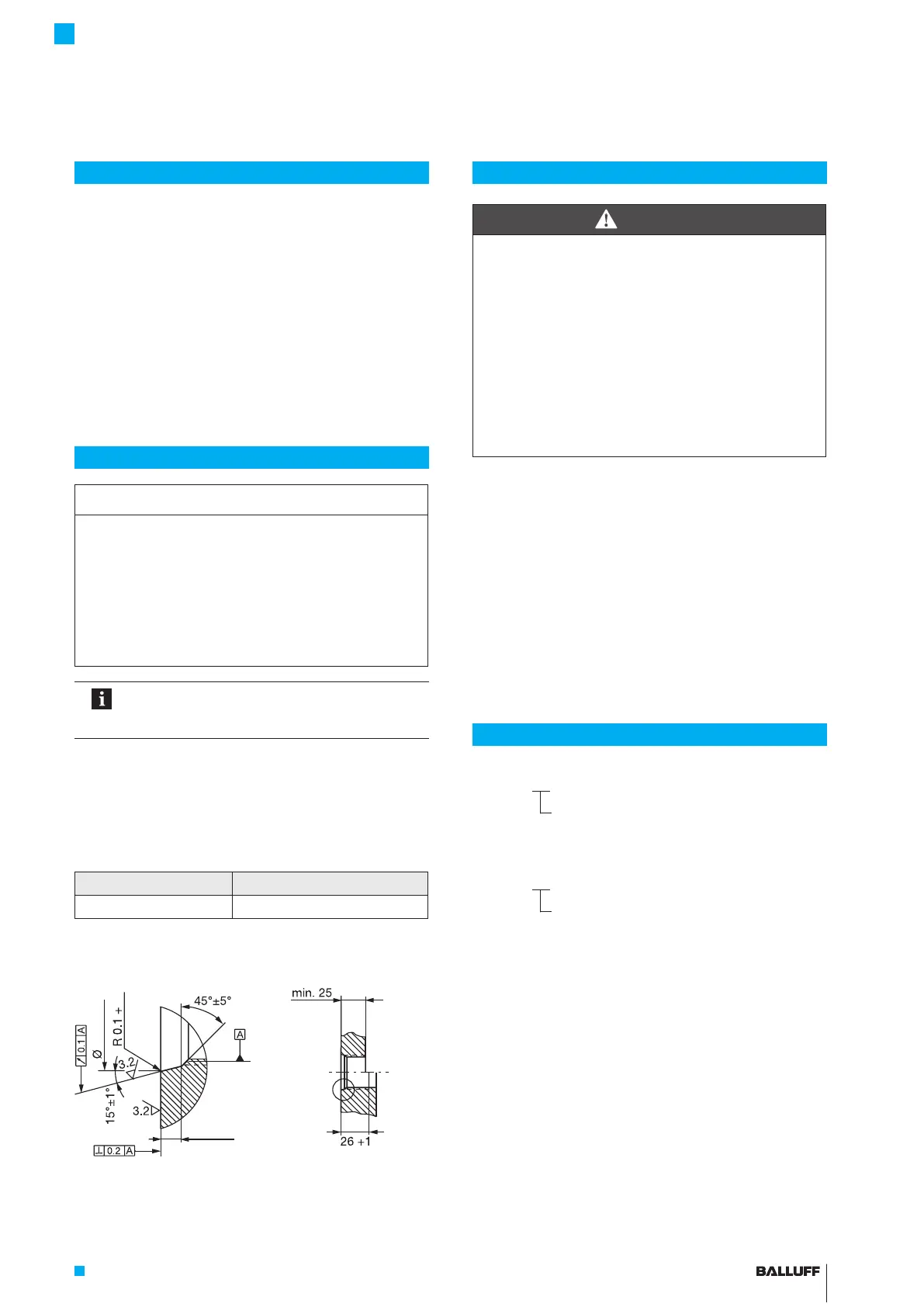

Einschraubloch M22×1.5 nach ISO 6149
O-Ring 19.3×2.2
0.2
23.8+0.1
2.4+0.4
Der Wegaufnehmer hat zur Befestigung ein Gewinde
M22×1.5 (nach ISO). Je nach Ausführung muss vor der
Montage das Einschraubloch gefertigt werden.
Nr. 868774 D
.
Ausgabe 1103; Änderungen vorbehalten. Ersetzt Ausgabe 0910.
deutsch
Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmess-
einrichtung Teil eines Regelsystems ist, dessen Parame-
ter noch nicht eingestellt sind, kann das System unkont-
rollierte Bewegungen ausführen. Dadurch können
Personen gefährdet und Sachschäden verursacht
werden.
Personen müssen sich von den Gefahrenbereichen f
der Anlage fernhalten.
Inbetriebnahme nur durch geschultes Fachpersonal. f
Sicherheitshinweise des Anlagen- oder Systemher- f
stellers beachten.
Anschlüsse auf festen Sitz und richtige Polung prüfen. 1.
Beschädigte Anschlüsse tauschen.
System einschalten.2.
Messwerte und einstellbare Parameter prüfen (insbe-3.
sondere nach dem Austausch des Wegaufnehmers
oder der Reparatur durch den Hersteller). Gegebenen-
falls den Wegaufnehmer neu einstellen.
Hinweise zum Betrieb
Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
Anlage gegen unbefugte Benutzung sichern.
Typenschlüssel
BTL5-...-CD-...
Hochdruckfest, metrisches Befestigungsge-
winde M22x1.5, Stabdurchmesser 12,7 mm
BTL7-...-CD-...
Hochdruckfest, metrisches Befestigungsge-
winde M22x1.5, Stabdurchmesser 12,7 mm
BTL5/7-...-CD-...
Micropulse Wegaufnehmer - Bauform Stab
