18 italiano
6.3.2 Calibrazione
La procedura dettagliata di calibrazione è
descritta a partire da pagina22.
Viene calibrato un nuovo valore iniziale e/o finale. Ciò è
consigliabile quando il datore di posizione non può essere
portato al punto zero o al punto finale.
Procedura:
► Spostare il datore di posizione nella nuova posizione
iniziale.
► Impostare il valore iniziale desiderato attivando il tasto o
gli ingressi di programmazione.

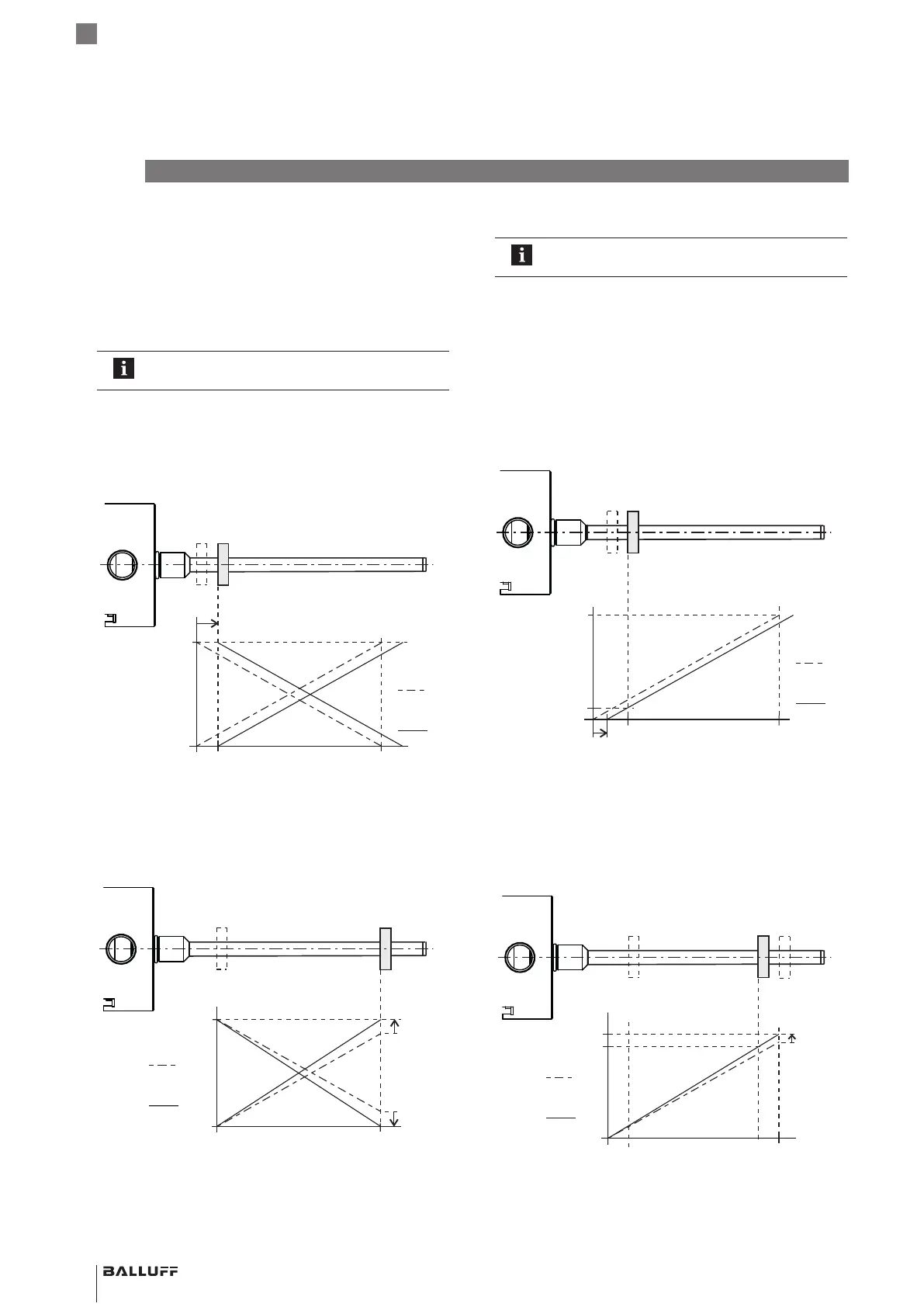

Fig. 6-4:
Nuovo valore iniziale
Punto zero
precedente
successivo
Calibrazione della nuova posizione iniziale (spostamento di
offset)
► Spostare il datore di posizione nella nuova posizione
finale.
► Impostare il valore finale desiderato attivando il tasto o
gli ingressi di programmazione.
Fig. 6-5:
Nuovo valore
finale
precedente
successivo
Punto finale
Calibrazione della nuova posizione finale (variazione della
pendenza della curva caratteristica)
6.3 Prospetto delle procedure di regolazione
6.3.1 Teach-in
Il punto zero e il punto finale impostati di fabbrica vengono
sostituiti da un nuovo punto zero e da un nuovo punto
finale.
La procedura dettagliata di Teach-in è descritta
a pagina21.
Procedura:
► Spostare il datore di posizione nella nuova posizione
zero.
► Leggere il nuovo punto zero attivando il tasto o gli
ingressi di programmazione.
Fig. 6-2:
Nuovo punto zero
precedente
successivo
discendente
ascendente
Rilevamento del nuovo punto zero (spostamento di offset)
► Spostare il datore di posizione nella nuova posizione
finale.
► Leggere il nuovo punto finale attivando il tasto o gli
ingressi di programmazione.
Fig. 6-3:
Nuovo punto finale
precedente
successivo
Nuova lunghezza di misurazione 100 %
Rilevamento del nuovo punto finale (variazione della
pendenza della curva caratteristica)
6
Procedura di regolazione (continua)
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
