www.balluff.com 23français
b
a
b
1) Activer brièvement le bouton: la valeur actuelle est
augmentée ou diminuée d’env. 1mV ou 1 µA.
Si un bouton est activé pendant plus d’1 s,
l’incrément augmente.
8

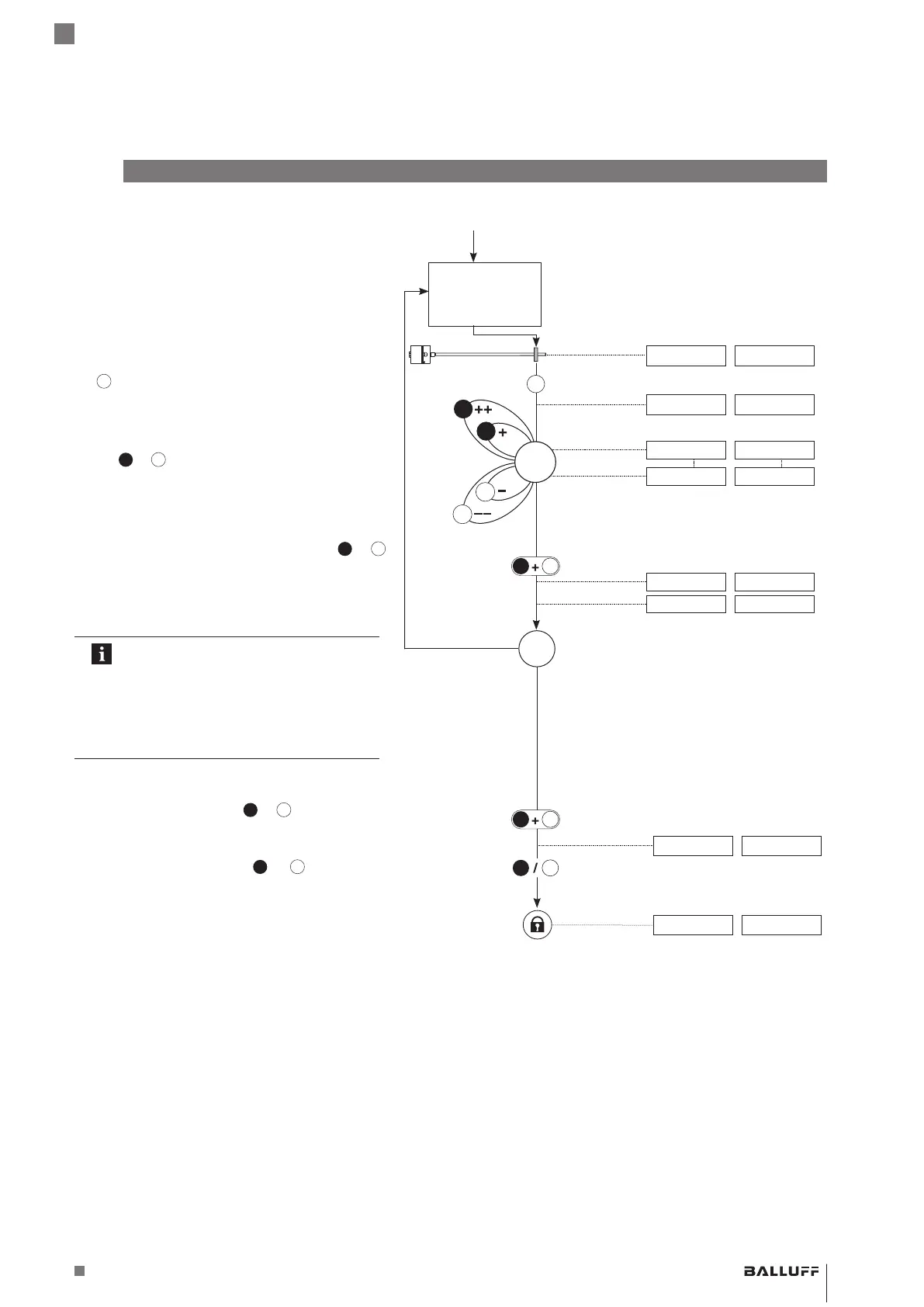

Ajustage (suite)
Ajustage
de la valeur initiale
(voir page22)
Valeurs affichées (exemple)
avec 0…10V avec 4…20mA
4. Ajuster la valeur finale
► Amener le capteur de position en position finale.
9.89V 19.13mA
►
Activer pendant au moins 2 s.
> 2 s
⇒ La valeur pour «Ajuster valeur finale» est affichée.
10.00V 20.00mA
► Ajuster la valeur finale.
⇒ La valeur finale peut être modifiée au moyen de
et
1)
. Le gradient de la courbe est modifié,
la valeur zéro est conservée (voir page 18).
9.89V 19.13mA
9.00V 19.00mA
► Quitter la procédure de réglage: activer
et
pendant 2 s max.
< 2 s
a
b
⇒ La valeur pour «Ajustage» est affichée.
2.00 V 6.00mA
⇒ La valeur de position réglée est enregistrée.
9.00V 19.00mA
Contrôle des valeurs
Les réglages de la valeur initiale et de la
valeur finale s’influencent mutuellement
en fonction de la position de mesure.
Répéter les étapes 3 et 4 jusqu’à ce
que les valeurs souhaitées soient
réglées avec précision.
5. Terminer l’ajustage et désactiver les boutons
► Activer en même temps
et
pendant
au moins 6 s.
> 6 s
a
b
⇒ La sortie délivre une valeur d’erreur.
10.50V 3.60 mA
► Activer brièvement (< 1 s)
ou
.
< 1 s
b
⇒ Les boutons sont désactivés.
⇒ La valeur de position actuelle est affichée.
9.00V 19.00mA
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
