Balluff BTL7-A510 Series User Manual

www.balluff.com 25français
10
Réinitialisation de l’ensemble des valeurs («Reset»)
ATTENTION
Limitations de fonctionnement
La réinitialisation des valeurs pendant le fonctionnement
de l’installation peut donner lieu à des
dysfonctionnements.
► Mettre l’installation hors service avant de procéder à
la réinitialisation.
La fonction «Reset» permet de réinitialiser tous les
paramètres aux réglages d’usine. Pour la réinitialisation, le
capteur de position peut se situer en dehors de la plage de
mesure.
Valeurs affichées (exemple)
avec 0…10V avec 4…20mA
5.39 V 10.80 mA

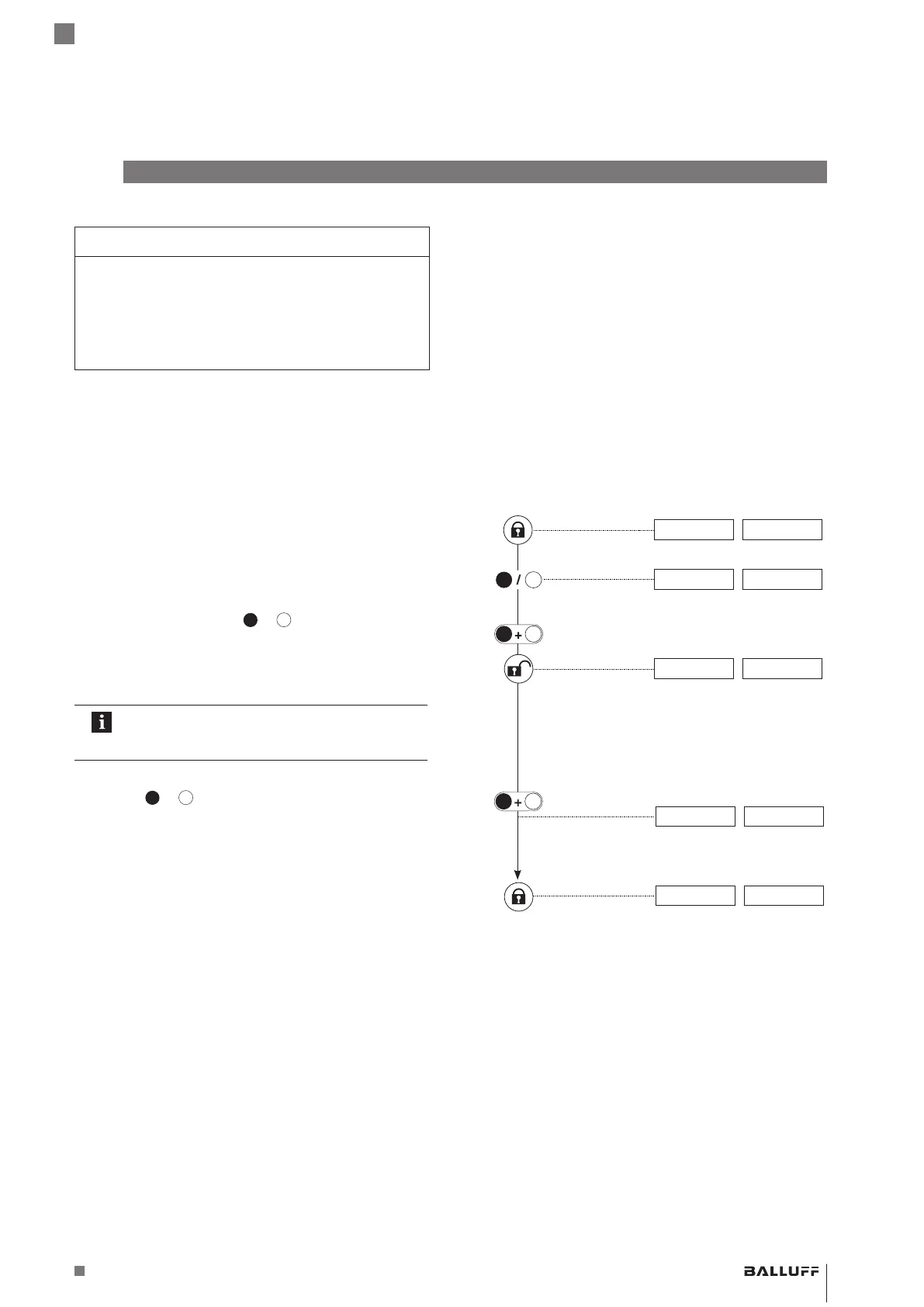

1. Activer les boutons
► Activer le bouton pendant au moins 3 s.
> 3 s
5.39 V 10.80 mA
► Relâcher le bouton.
< 1 s
► Activer en même temps
a
et
b
(en moins de 1s) et
pendant au moins 3s.
> 3 s
⇒ La sortie délivre une valeur d’erreur.
10.50V 3.60 mA
⇒ Les boutons sont activés.
En cas d’erreur ou d’interruption pendant
l’activation des boutons, attendre un temps de
sécurité de 12 s avant toute nouvelle tentative.
2. Réinitialisation («Reset»)
► Activer
a
et
b
pendant au moins 6 s.
> 6 s
⇒ La sortie délivre la valeur zéro.
0.00 V 4.00mA
⇒ Toutes les valeurs sont réinitialisées.
► Relâcher le bouton.
⇒ La valeur de position actuelle est affichée.
⇒ Les boutons sont verrouillés.
8.43V 15.67 mA
b
a
a
b
a
b
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
