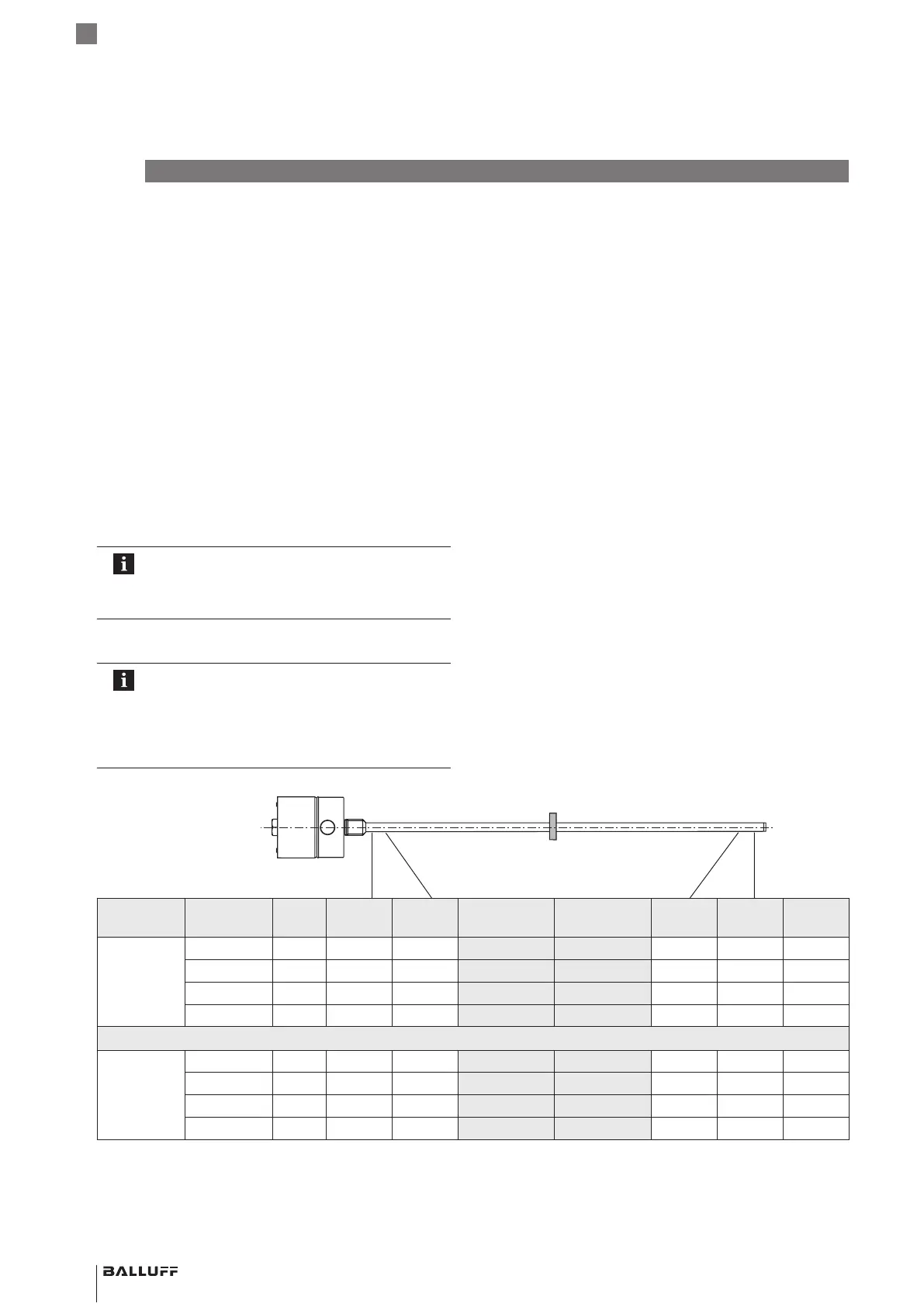

Page #22 background image
20 deutsch
6
Einstellverfahren (Fortsetzung)
6.5 Hinweise zum Einstellvorgang
Voraussetzungen
Programmiereingänge sind angeschlossen oder Ein-
stellvorrichtung ist aufgesetzt.
BTL ist mit der Anlagensteuerung verbunden.
Spannungs- oder Stromwerte des BTL können gelesen
werden (mittels Multimeter, Anlagensteuerung oder
Einstellbox).
Werte für Null- und Endpunkt
Jede beliebige Position des Positionsgebers kann
Null- oder Endpunkt sein. Null- und Endpunkte dürfen
jedoch nicht vertauscht werden.
Die absoluten Null- und Endpunkte müssen innerhalb
der Grenzen liegen, die maximal oder minimal ausge-
geben werden können (siehe Wertetabelle).
Der Abstand zwischen Nullpunkt und Endpunkt muss
mindestens 4mm betragen.
Immer die zuletzt eingestellten Werte werden
gespeichert, gleichgültig ob der Einstellvorgang
über die Taster, die Programmiereingänge oder
automatisch nach 10min beendet wurde.
Wertetabelle für Teach-in und Invertieren
Die Darstellung in den nachfolgenden Einstell-
beispielen beziehen sich auf die BTL mit Span-
nungsausgang 0…10V bzw. mit Stromausgang
4…20mA.
Für alle anderen Ausführungen gelten die Werte
der unten stehenden Wertetabelle.
Kennlinien-
verlauf
BTL Ein-
heit
Min.-
Wert
Nullwert Kennung für
Justieren
Kennung für
Teach-in
Endwert Max.-
Wert
Error-
wert
steigend BTL7-A… V −0,5 0 2,0 4,0 +10,0 +10,5 +10,5
BTL7-G… V −10,5 −10,0 2,0 4,0 +10,0 +10,5 +10,5
BTL7-C… mA 0 0 6,0 12,0 20,0 20,4 20,4
BTL7-E… mA 3,6 4,0 6,0 12,0 20,0 20,4 3,6
fallend BTL7-A… V +10,5 +10,0 8,0 6,0 0 −0,5 −0,5
BTL7-G… V +10,5 +10,0 −2,0 −4,0 −10,0 −10,5 −10,5
BTL7-C… mA 20,4 20,0 14,0 8,0 0 0 20,4
BTL7-E… mA 20,4 20,0 14,0 8,0 4,0 3,6 3,6
Tab. 6-1: Wertetabelle für Teach-in und Invertieren
Nullpunkt Endpunkt
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“und „ta“
Druckfeste Kapselung
