Nr. 892883 DE ∙ L16; Änderungen vorbehalten. Ersetzt E14.
deutsch
Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmesseinrich-
tung Teil eines Regelsystems ist, dessen Parameter noch
nicht eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
► Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
► Inbetriebnahme nur durch geschultes Fachpersonal.
► Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter regelmäßig
prüfen (insbesondere nach dem Austausch des Weg-
aufnehmers oder der Reparatur durch den Hersteller).
Gegebenenfalls den Wegaufnehmer neu einstellen.
Das Einstellverfahren ist in der ausführlichen
Betriebsanleitung beschrieben.
Hinweise zum Betrieb
– Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
– Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
– Wegaufnehmer und Steuerung mit einem geschirmten
Kabel verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten, Bede-
ckung mindestens85%.
– Steckerausführung: Schirm im Steckverbinder mit dem
Steckergehäuse flächig verbinden.
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des Wegaufnehmers und des
Aufnahmezylinders zu starken externen Magnetfeldern
achten.
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und Stromver-
sorgung nicht in der Nähe von Starkstromleitungen verle-
gen (induktive Einstreuungen möglich).
Kabel zugentlastet verlegen.
Kabellänge
Bei Verwendung von CAT5e-Kabel beträgt die maximale
Kabellänge 100m
3)
.
3) Voraussetzung: durch Aufbau, Schirmung und Verlegung keine Einwir-
kung fremder Störfelder.
Entstörung
Um einen Potenzialausgleich – Stromfluss – über den
Schirm des Kabels zu vermeiden, folgendes beachten:
– Isolierbuchsen verwenden
– Schaltschrank und Anlage, in der sich der BTL7 befin-
det, auf das gleiche Erdungspotenzial bringen.
Elektrischer Anschluss
Versorgung (Power)
31
44
1
22
31
42
3

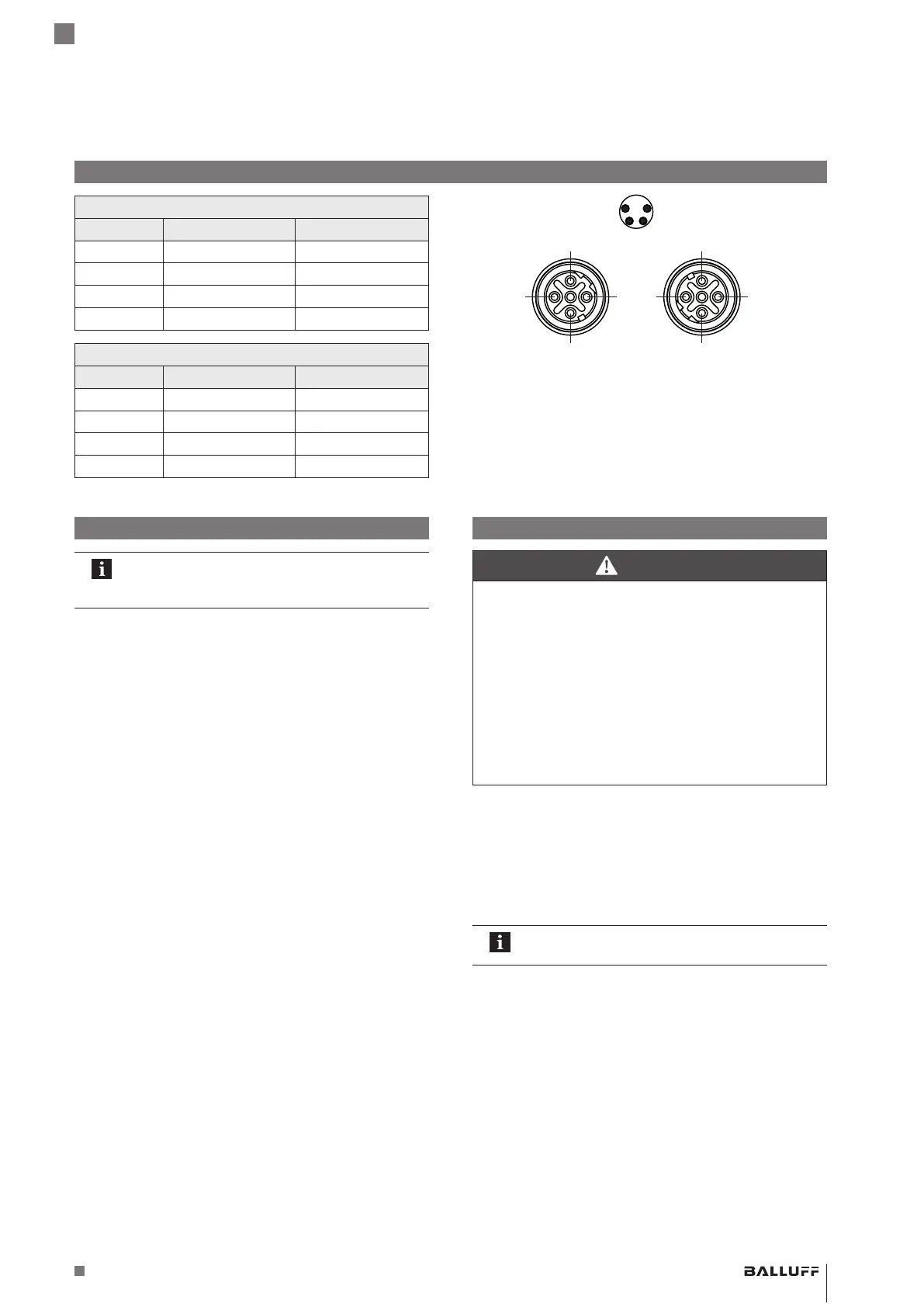

Pinbelegung Steckverbinder (Draufsicht auf Stecker am Wegaufnehmer)
Pin Kabelfarbe Signal
1 BN Braun 10…30 V
2 WH Weiß nicht belegt
1)
3 BU Blau 0V GND
2)
4 BK Schwarz nicht belegt
1)
BUS IN/OUT (Daten)
Pin Kabelfarbe Signal
1 YE Gelb TX+
2 WH Weiß RX+
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden werden,
aber nicht mit dem Schirm.
2) Bezugspotenzial für Versorgungs spannung und EMV-GND.
3 OG Orange TX−
4 BU Blau RX−
Power
(Stift)
Bus OUT
(Buchse)
Bus IN
(Buchse)
BTL7-V50D/E/T-M _ _ _ _ -P-C003
Wegaufnehmer im Profilgehäuse
