Balluff BTL7-V50T-M P-C003 Series Condensed Guide

1
Bestimmungsgemäße Verwendung
Der Wegaufnehmer bildet zusammen mit einer Maschinen-
steuerung (z.B. SPS) ein Wegmesssystem. Er wird zu
seiner Verwendung in eine Maschine oder Anlage einge-
baut und ist für den Einsatz im Industriebereich vorgese-
hen.. Die einwandfreie Funktion gemäß den Angaben in
den technischen Daten wird nur mit original Balluff Zubehör
zugesichert, die Verwendung anderer Komponenten
bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nichtbestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme sind nur durch
geschultes Fachpersonal zulässig.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine Gefah-
ren für Personen und Sachen entstehen können.
Bei Defekten und nichtbehebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Download weiterer Anleitungen
Eine ausführliche Betriebsanleitung und die Konfigurations-
anleitung erhalten Sie im Internet unter www.balluff.com
oder per E-Mail bei service@balluff.de.

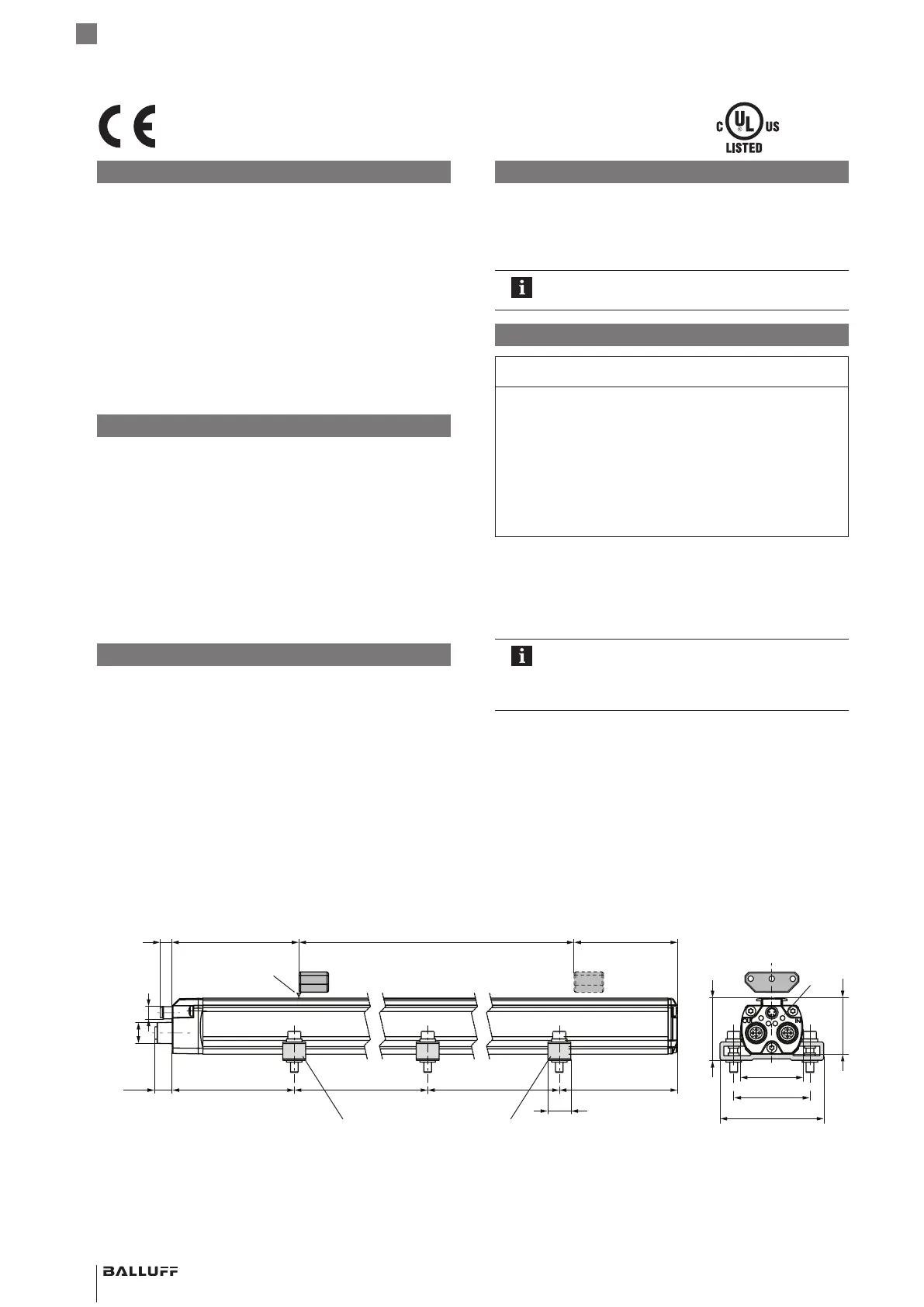

Abmessungen und Funktion
Im Wegaufnehmer befindet sich der Wellenleiter. Entlang
des Wellenleiters wird ein Positionsgeber bewegt. Dieser
Positionsgeber definiert die zu messende Position auf dem
Wellenleiter.
Die Beschreibungen der LED Anzeigen sind der
ausführlichen Betriebsanleitung zu entnehmen.
Einbau
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu Beschädigungen führen.
► Es ist darauf zu achten, dass keine starken
elektrischen oder magnetischen Felder in
unmittelbarer Nähe des Wegaufnehmers auftreten.
► Die für den Einbau angegebenen Abstände sind
unbedingt einzuhalten.
Die Einbaulage ist beliebig. Mit den mitgelieferten Befesti-
gungsklammern und Zylinderkopfschrauben wird der
Wegaufnehmer auf einer ebenen Fläche der Maschine
montiert. Befestigungsklammern werden in ausreichender
Zahl mitgeliefert.
Um die Entstehung von Resonanzfrequenzen
bei Vibrationsbelastungen zu vermeiden, emp-
fehlen wir die Befestigungsklammern in unregel-
mäßigen Abständen zu plazieren.
Durch die mitgelieferten Isolierbuchsen wird der Wegauf-
nehmer von der Maschine elektrisch isoliert.
1. Wegaufnehmer in die Befestigungsklammern führen.
2. Wegaufnehmer mit den Befestigungsschrauben auf
dem Untergrund fixieren (Schrauben in den Klammern
mit max.2Nm festziehen).
3. Postionsgeber (Zubehör) einbauen.
deutsch
50
40.6
68
41
36.8
~8011.5 ~80~250 ~250
15
88
37
3
2xM12
11.5
M8
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang enthalten
3) Kerbe auf der Profiloberseite markiert
den Beginn des Messbereichs
1)
Nennlänge =
Messbereich
Positionsgeber
BTL5-P-3800-2
1)
Befestigungsklammern mit Isolierbuchsen
und Zylinderkopfschrauben ISO4762M5x22,
max. Anzugsdrehmoment 2Nm
2)
2)
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
File No.
E227256
Kerbe 3)
Nullpunkt Endpunkt
LEDs
BTL7-V50D/E/T-M _ _ _ _ -P-C003
Wegaufnehmer im Profilgehäuse
