FUNZIONAMENTO
Valvole ad uno stadio
In caso di segnale di apertura della valvola, la pompa si inserisce e la valvola magnetica si chiude. La pompa trasferisce
il volume di olio situato sotto il pistone nella parte superiore dello stesso, il pistone si muove verso il basso e comprime
la molla di richiamo di chiusura attraverso lo stelo ed il piattello, la valvola resta in posizione di apertura, la pompa e la
valvola magnetica restano sotto tensione.
In caso di un segnale di chiusura (o in mancanza di tensione) la pompa si ferma, la valvola magnetica si apre consen-
tendo la decompressione della camera superiore del pistone. Il piattello è spinto in chiusura dalla forza della molla di
richiamo e dalla stessa pressione del gas.
La chiusura completa avviene entro 1 secondo.
Questo tipo di valvola non possiede la regolazione
dell’erogazione del gas (esecuzione chiuso/aperto).

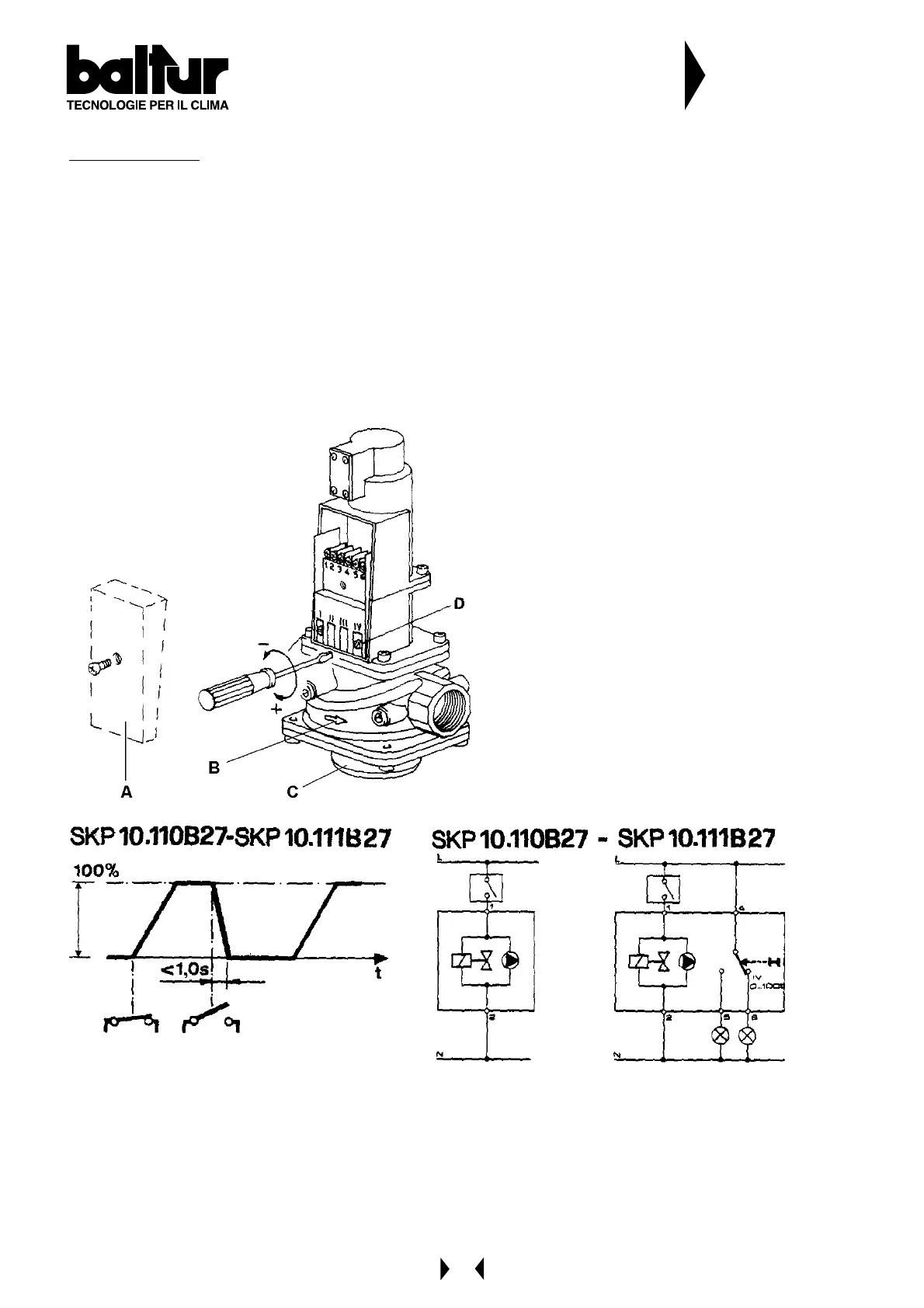

La vite “D” al morsetto “IV” regola la posizione di in-
tervento del contatto “pulito” che è utilizzabile per una
eventuale segnalazione esterna.
A = Targhetta di identificazione azionatore
B = Indicazione senso del flusso
C = Targhetta di identificazione corpo valvola
ISTRUZIONI REGOLAZIONE VALVOLA GAS
LANDIS & GYR
mod. SKP 10.110 B27 - SKP10.111B27 AD UNO STADIO
