1 - Centralina di riduzione e misura
2 - Rubinetto di intercettazione
3 - Filtro gas
4 - Riduttore di pressione
5 - Contatore
6 - Scarico in atmosfera con reticella rompifiamma
7 - Eventuale valvola automatica di sfioro
(deve scaricare all'esterno in luogo adatto)
8 - Rubinetto di intercettazionedi emergenza (installato all'esterno)
9 - Rubinetto a sfera
10-Giunto antivibrante
11-Raccordo a flange

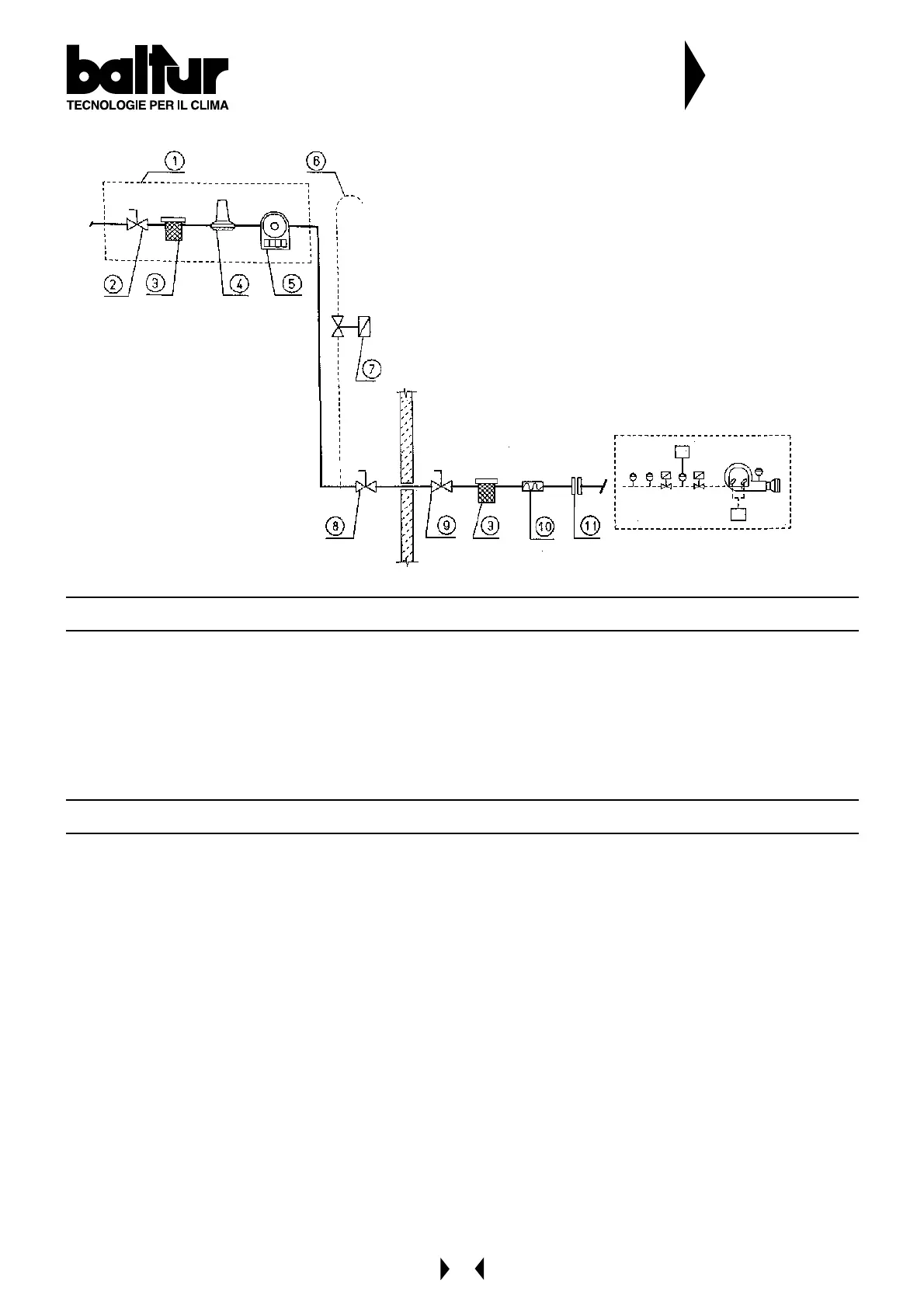

SCHEMA DI PRINCIPIO PER IL COLLEGAMENTO DI
UN BRUCIATORE ALLA RETE GAS A MEDIA PRESSIONE
N° BT 8531/1
COLLEGAMENTI ELETTRICI
La linea di alimentazione trifase o monofase della sezione minima adeguata alla potenza assorbita dal bruciatore, deve
essere provvista di interruttore con fusibili.
E’ inoltre richiesto, dalle norme, un interruttore sulla linea di alimentazione del bruciatore, posto all’esterno del locale
caldaia in posizione facilmente raggiungibile.
Tutte le linee elettriche devono essere protette con guaina flessibile, essere saldamente fissate e devono passare
lontane da elementi ad elevata temperatura.
Per i collegamenti elettrici (linea e termostati) vedi schema.
DESCRIZIONE DEL FUNZIONAMENTO
Chiudendo l’interruttore generale, se i termostati sono chiusi, la tensione raggiunge l’apparecchiatura di comando e
controllo che procede all’avviamento del bruciatore secondo il programma previsto. Viene così inserito il motore del
ventilatore che, iniziando a funzionare, determina la preventilazione della camera di combustione.
Successivamente si inserisce l’accensione e, dopo tre secondi, le valvole gas (principale e sicurezza).
Precisiamo che :
a) La valvola principale, a due stadi, è provvista di dispositivo per regolare l’erogazione di gas
per la prima e per la seconda fiamma (vedere le istruzioni specifiche relative alla valvola a due stadi del modello
installato sul bruciatore).
b) La valvola di sicurezza è in versione ON/OFF (vedere le istruzioni specifiche relative alla
valvola installata sul bruciatore).
c) L’aria di combustione è regolabile, manualmente, mediante apposita serranda (vedi
BT 8606). Tenendo presente che il bruciatore è in versione ON/OFF, la posizione in cui deve essere regolata la
serranda dell’aria, è quella necessaria per il funzionamento alla massima erogazione desiderata.
La presenza della fiamma, rilevata dal dispositivo di controllo della stessa, consente il proseguimento e completamento
della fase di accensione con la disinserzione del trasformatore d’accensione. Successivamente si ha l’inserzione della
seconda fiamma (apertura del secondo stadio della valvola principale).
Nel caso di assenza di fiamma, l’apparecchiatura si arresta in “blocco di sicurezza” entro due secondi, dall’apertura in
prima fiamma della valvola principale.
In caso di “blocco di sicurezza” le valvole vengono immediatamente richiuse.
Per sbloccare l’apparecchiatura dalla posizione di sicurezza, occorre premere il pulsante luminoso sull’apparecchiatura.
