12

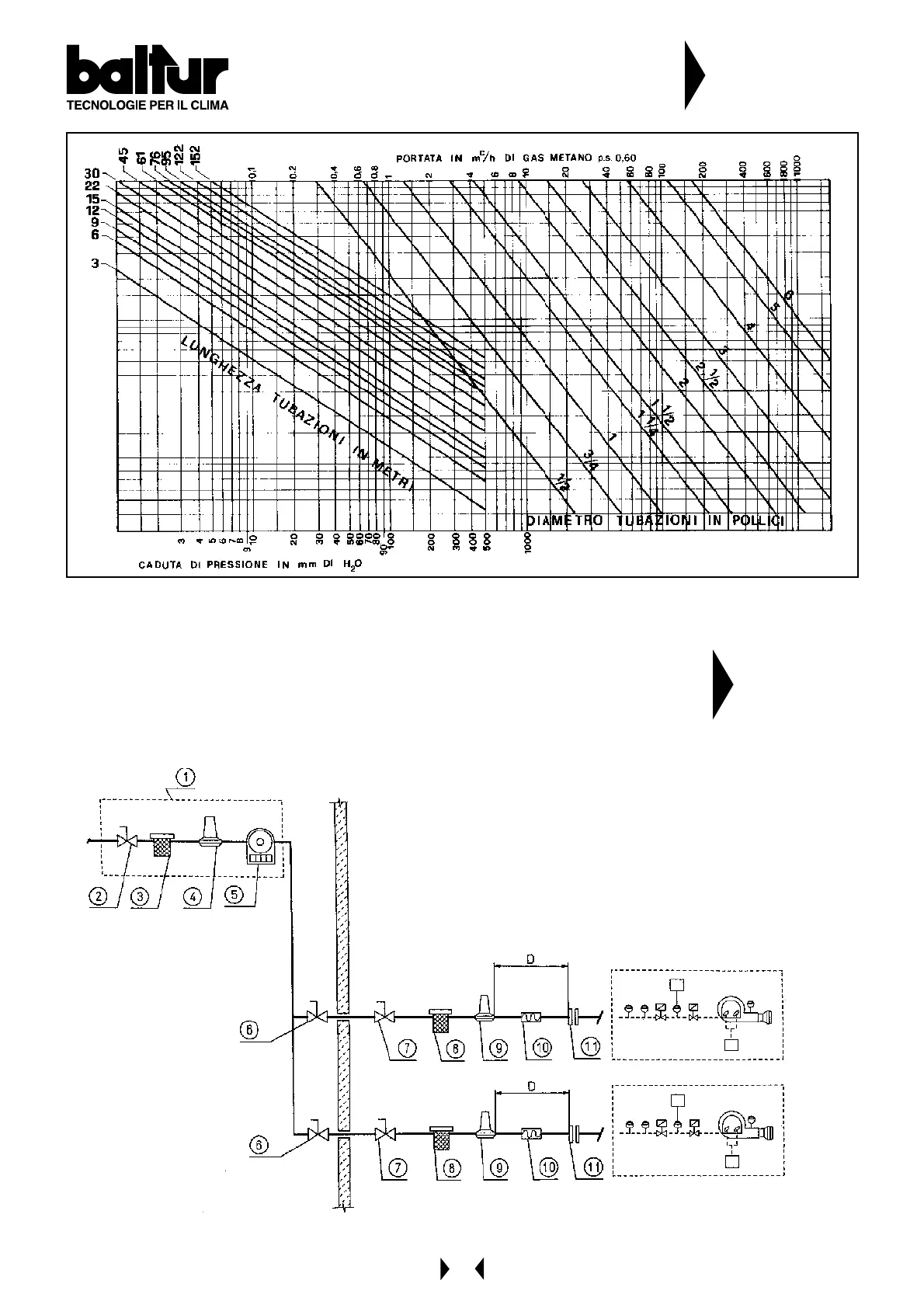

DIAGRAMMA PER IL CALCOLO DEL DIAMETRO
DEI TUBI IN RAPPORTO ALLA PORTATA DEL GAS
E ALLA LORO LUNGHEZZA
N° BT 8058
N° BT 8530/1
SCHEMA DI PRINCIPIO PER IL COLLEGAMENTO DI PIÙ’ BRUCIATORI
ALLA RETE GAS A MEDIA PRESSIONE
1 - Centralina di riduzione e misura
2 - Rubinetto di intercettazione
3 - Filtro gas
4 - Riduttore di pressione
5 - Contatore
6 - Rubinetto di intercettazione di emergenza (installato all'esterno)
7 - Rubinetto a sfera
8 - Filtro gas
9 - Riduttore o regolatore/stabilizzatore di pressione
(adatto al caso specifico)
10-Giunto antivibrante
11-Raccordo a flange
D = Distanza tra stabilizzatore di pressione e valvole gas (circa 1,5 ÷ 2m)
