11
IMPIANTO DI ALIMENTAZIONE GAS A MEDIA PRESSIONE (alcuni bar)
(vedi BT 8058 - BT 8530/1 - BT 8531/1)
Quando l’erogazione richiesta è elevata la Società distributrice del gas richiede l’installazione di una centralina con
riduttore di pressione e contatore, e realizza il collegamento alla rete a media pressione (alcuni bar).
Detta centralina può essere fornita dalla Società distributrice oppure dall’Utente su precise disposizioni della stessa.
Il riduttore di pressione della centralina deve essere dimensionata in modo da poter fornire l’erogazione massima di gas
richiesta dal bruciatore alla pressione normalmente prevista per lo stesso.
L’esperienza consiglia di impiegare un riduttore di dimensioni abbondanti per attenuare il notevole aumento di pressione
che si verifica quando il bruciatore si arresta con erogazione elevata (le Norme richiedono che le valvole del gas si
chiudano in meno di un secondo).
A titolo indicativo consigliamo di impiegare un riduttore capace di un’erogazione (m
3
/h) circa doppia rispetto a quella
massima prevista per il bruciatore.
Se si hanno diversi bruciatori è necessario che ognuno abbia il suo riduttore di pressione, questa condizione consente di
mantenere la pressione di alimentazione del gas al bruciatore, ad un valore costante indipendentemente dal fatto che
siano in funzione uno o più bruciatori, di conseguenza si può realizzare una accurata regolazione dell’erogazione e quindi
della combustione, ne consegue miglior rendimento.
La tubazione del gas deve essere adeguatamente dimensionata in funzione della quantità di gas che si deve erogare,
consigliamo di mantenere la perdita di carico entro valori modesti (non superiore al 10% del valore della pressione del gas
al bruciatore) tenere presente che la perdita di carico si somma alla pressione esistente quando il bruciatore si arresta
e pertanto, la successiva accensione avviene ad una pressione tanto maggiore quanto più elevata è la perdita di carico
della tubazione.
Nei casi in cui si prevede, oppure si riscontra successivamente, che la pressione del gas all’arresto del bruciatore
(chiusura rapida delle valvole del gas) raggiunge valori inaccettabili occorre installare, tra il riduttore e la prima valvola del
bruciatore, una valvola automatica di sfioro e relativo tubo di convogliamento, di sezione adatta, in aria libera.
L’estremità del tubo di convogliamento in aria libera deve terminare in luogo adatto, essere protetta dalla pioggia e
provvista di rompifiamma.
La valvola di sfioro deve essere regolata in modo da scaricare completamente la pressione eccessiva.

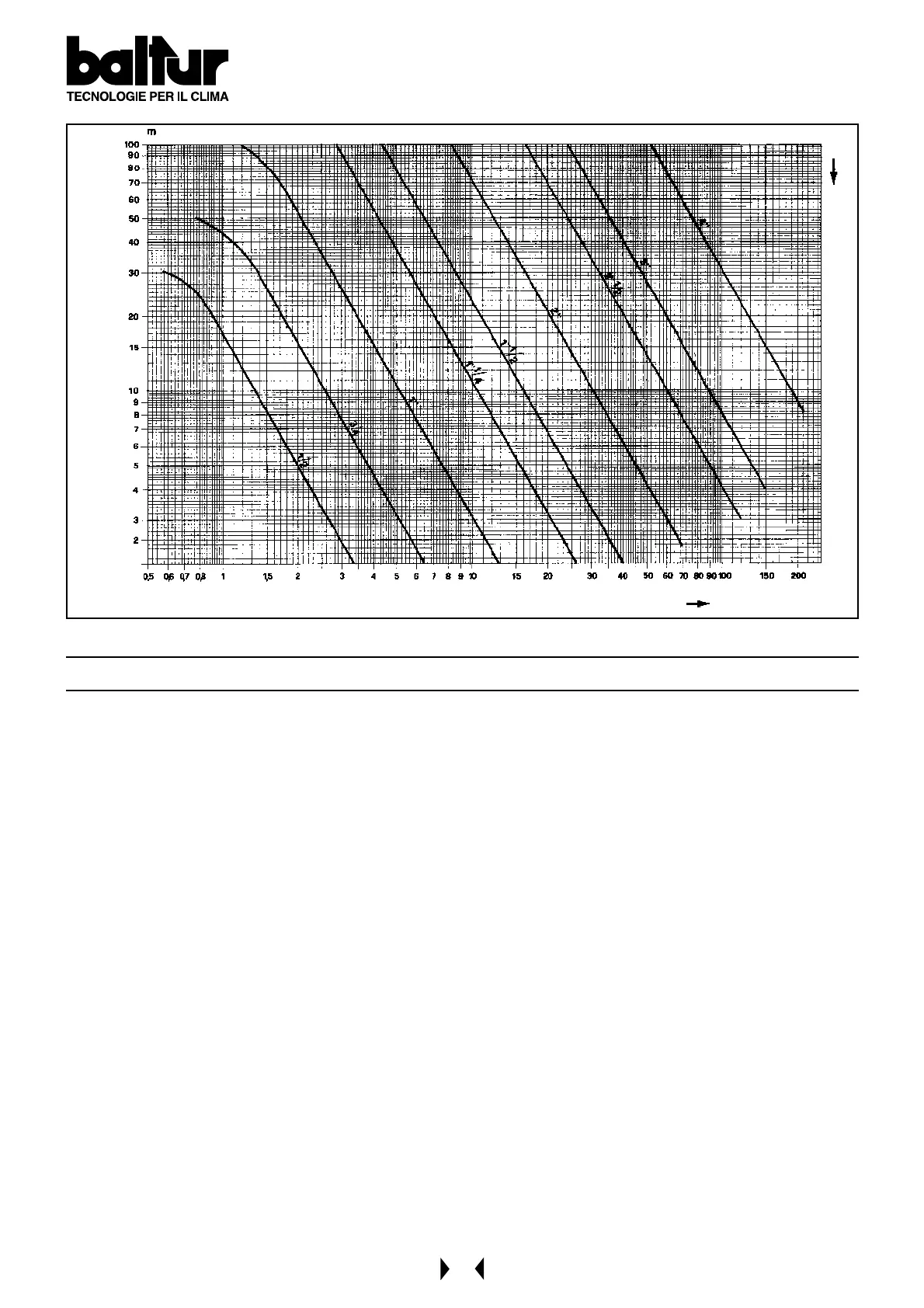

Per il dimensionamento della tubazione del gas vedere diagramma n° BT 8058.
Devono inoltre essere installati in prossimità del bruciatore, rubinetto a sfera di intercettazione, filtro gas, giunto antivi-
brante e raccordo a flange (vedi BT 8530/1 e BT 8531/1).
LUNGHEZZA VIRTUALE TRATTA in m / VIRTUAL LENGHT DEALT WITH IN METRES
LONGUER VIRTUELLE en m / VIRTUELLE LÄNGE in m / LONGITUD VIRTUAL en m.
PORTATA / FLOW / DEBIT / DURCHSATZ / CAUDAL m
3
/h
BT 1387
