33
Programma di comando
t
4
5s Messa alla pressione atmosferica del circuito da controllare
t
6
7,5s Tempo tra l’avviamento e l’eccitazione del relè principale “AR”
t
1
22,5s 1° fase di verifica con pressione atmosferica
t
3
5s Messa in pressione del gas del circuito di controllo
t
2
27,5s 2° fase di verifica con pressione del gas
t
5
67,5s Durata totale della verifica di tenuta, fino al consenso di funzionamento del bruciatore
t
20
22,5s Ritorno alla posizione di riposo del programmatore = predisposto per una nuova verifica.
AL segnalazione di allarme a distanza
AR relè principale con i contatti ‘ar...’
AS fusibile dell’apparecchio
BR relè di blocco con i contatti ‘br...’
DW pressostato esterno (controllo della tenuta)
EK pulsante di sblocco
GP pressostato esterno (della pressione del gas di rete)
HR relè ausiliario con i contatti ‘hr...’
L1 lampada di segnalazione anomalia dell’apparecchio
SK interruttore di linea
I ... XI contatti delle camme del programmatore

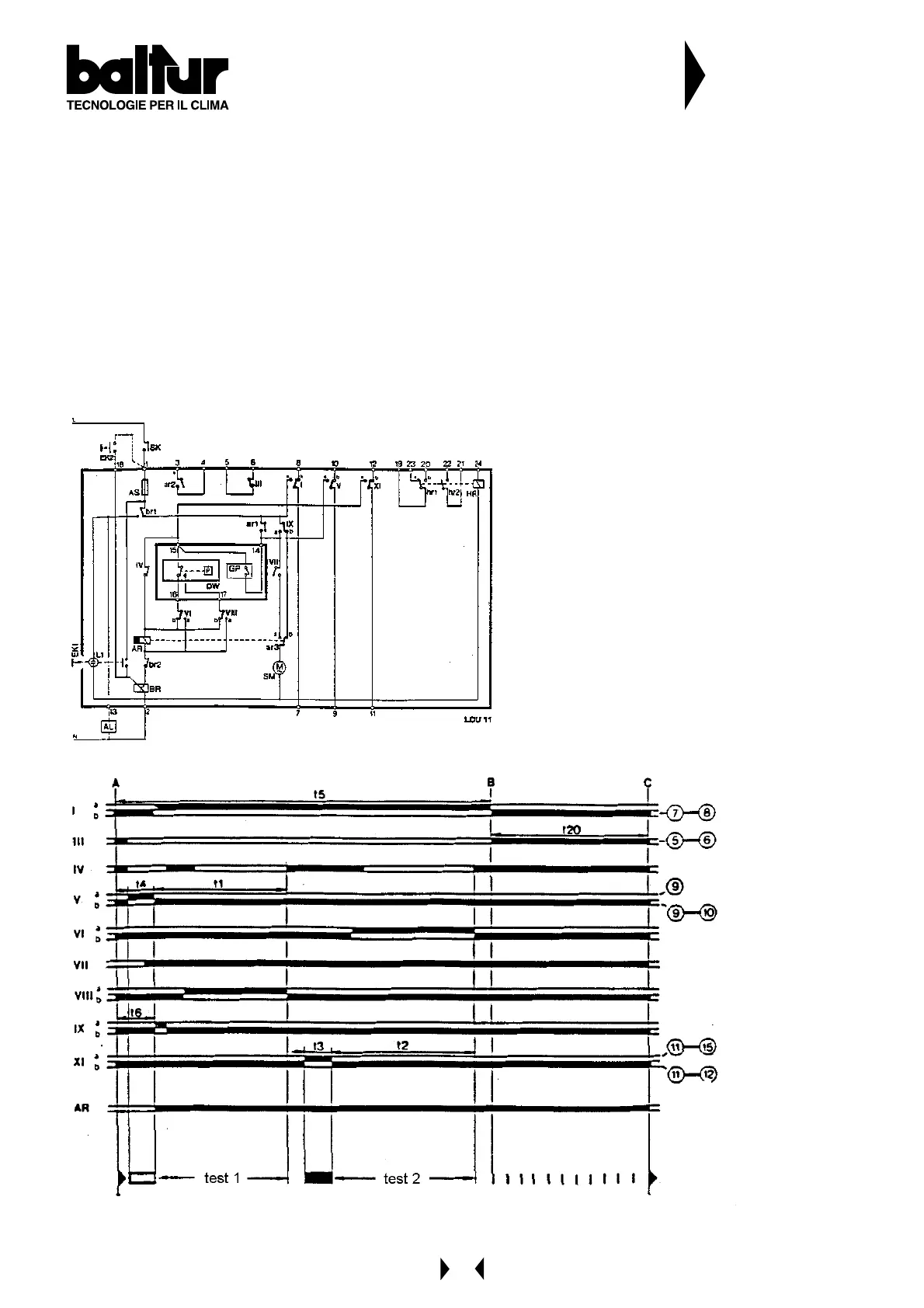

APPARECCHIATURA DI CONTROLLO
TENUTA VALVOLE GAS LDU 11...
Svolgimento del programma
Morsetti - attivati -
dell’apparecchio o dei
collegamenti elettrici
