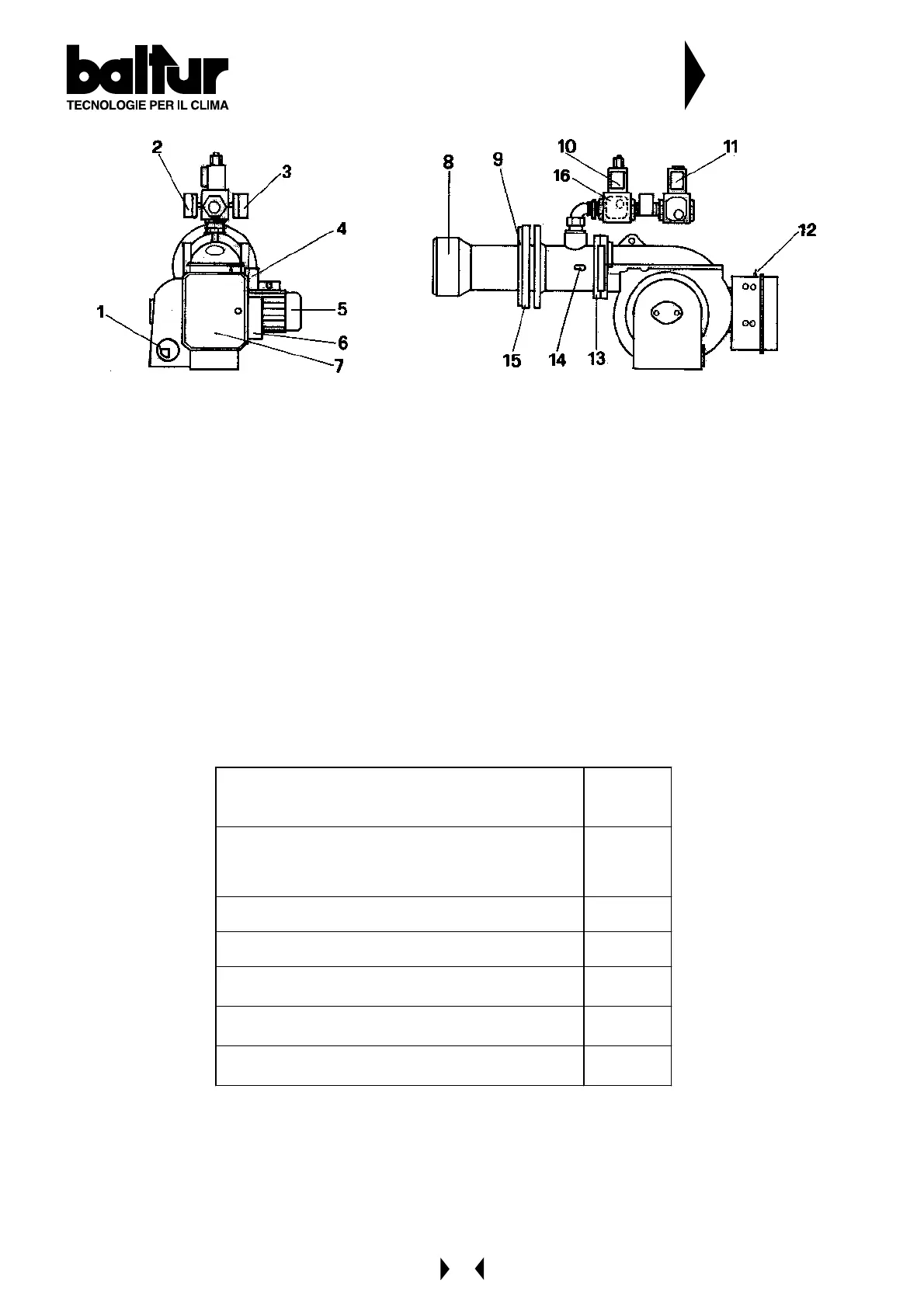

CARATTERISTICHE TECNICHE
TECHNICAL SPECIFICATIONS
1 - Regolatore aria
2 - Pressostato massima gas
3 - Pressostato minima gas
4 - Pressostato aria
5 - Motore ventola
6 - Trasformatore d'accensione
7 - Quadro elettrico
8 - Testa di combustione
9 - Guarnizione isolante
10 - Valvola funzionamento
11 - Valvola sicurezza
12 - Pulsante sblocco controllo tenuta valvole
13 - Cerniera
14 - Vite regolazione aria alla testa di combustione
15 - Flangia montaggio bruciatore
1 - Manual air regulation sector
2 - Gas pressure switch max.
3 - Gas pressure switch min.
4 - Air pressure switch
5 - Fan motor
6 - Ignition transformer
7 - Electric board
8 - Combustion head
9 - Gasket
10 - Main valve
11 - Safety valve
12 - Valves tightness control reset button
13 - Hinge
14 - Head air control knob
15 - Burner mounting flanges
MATERIALE A CORREDO / STANDARD A CCESSORIES
MATERIAL DE EQUIPO / BEILIEGENDES MATERIAL /
BGN 50
ACCESSOIRES STA NDA RD
FLANGIA ATTA CCO BRUCIATORE / BURNER FIXING FLA NGE /
CONEXI
Ò
N QUEMADOR / BRIDA BRIDE DE FIXA TION BRULEUR /
BEFESTIGUNGSFLA NSCH
2
GUARNIZIONE ISOLANTE / ISOLATING GASKET /
DICHTUNG / JUNTA / JOINT ISOLA NT
1
COLLARE ELASTICO / ELASTIC COLLAR / FEDER /
ABRA ZA DERA EL
À
STICA / COLLIER ELASTIQUE
1
PRIGIONIERI / STUD BOLTS / STEHBOLZEN /
N° 4
PERNO CON TOPE / GOUJONS
M 12
DADI / EXA GONAL NUTS
N° 8
SECHSKA NTMUTTERN / TURCAS / ECROUS
M 12
RONDELLE PIA NE / FLA T WA SHERS
N° 8
UNTERLEGSCHEIBEN / A RANDELA S / RONDELLES PLATES
Ø 12
