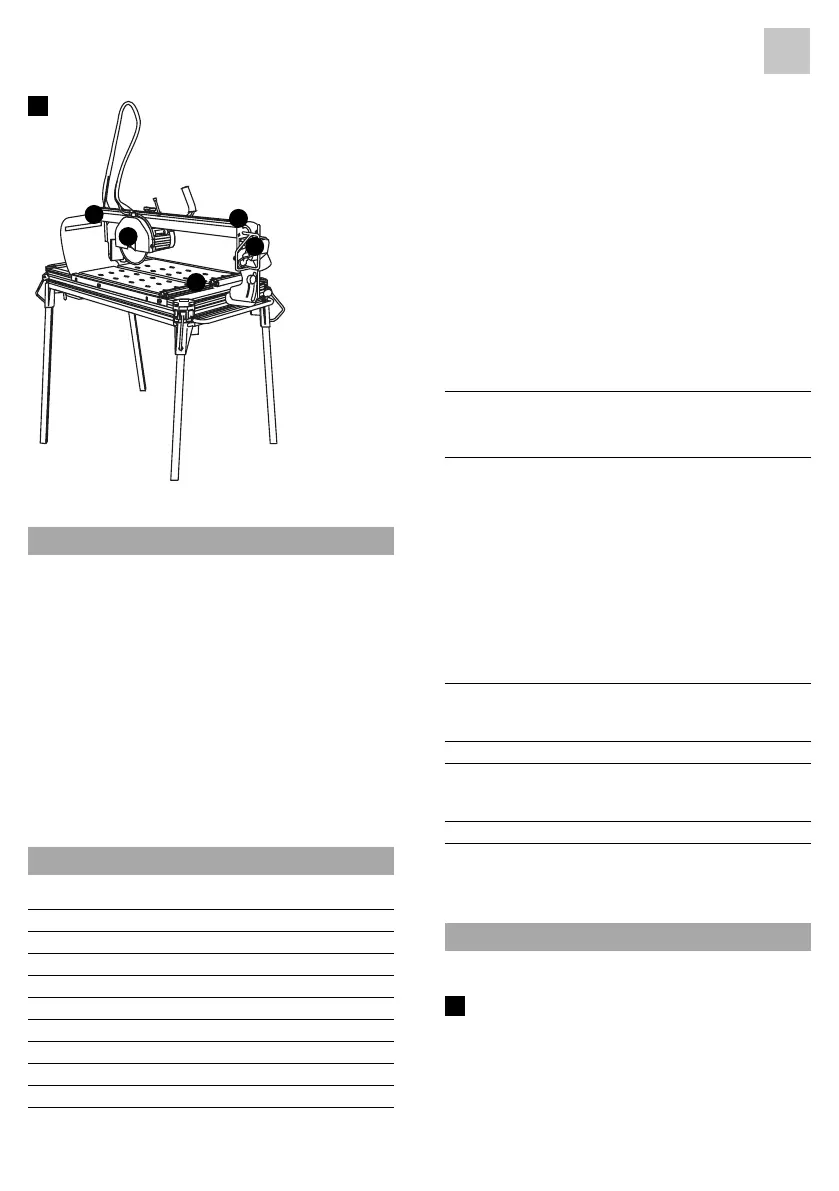

DESCRIPTION DE LA MACHINE
La scie sur table de chantier CLASS PLUS est une
machine conçue pour les travaux de coupe sur
matériaux céramiques, monocuisson, terre cuite
et marbre (épaisseur max. 20 mm), de 65 mm
d’épaisseur maximum. La machine utilise le système
de coupe à eau avec disque diamanté et est destinée
aux professionnels spécialisés dans le secteur du
bâtiment. L’opérateur se place face à la table mobile,
au contact direct de la machine, avec toutes les
commandes d’actionnement à portée de main, et
dispose le matériau à couper sur la table. Il démarre
la machine et actionne la tête de coupe pour que
l’outil soit au contact du matériau.
DONNÉES TECHNIQUES
Alimentation: 230V 50Hz~
Puissance absorbée: 1400 W
Type de fonctionnement admis:
INTERMITTENT - SERVICE S3
40% fonctionnement sous charge
60% repos
Vitesse de rotation: 2800 min-1
Condensateur 20 µF
Disjoncteur thermique: 170°C
Degré IP: 54
OUTIL DE COUPE
DISQUE DIAMANTÉ À EAU
COURONNE CONTINUE:
céramique, monocuisson, terre cuite et marbre
(épaisseur MAX.20mm)
LES COMBINAISONS OUTIL / MATÉRIAU À COUPER
SONT PROPOSÉES À TITRE INDICATIF. AVANT DE
PROCÉDER À TOUTE APPLICATION, TOUJOURS
RESPECTER LES INDICATIONS D’UTILISATION
PRÉVUES FOURNIES PAR LE FABRICANT DE
L’OUTIL DE COUPE.
Pompe de circulation de l’eau:
S0 230V 50/60Hz
(Art. 66900, 661050)
S1 230V 50/60Hz
(Art. 661350, 661351)
Le bruit émis par la machine objet du présent
manuel a été mesuré selon la norme ISO 3745-77
sur des échantillons de production.
La machine a été posée sur une table de travail
auxiliaire H 800 (mm)
L’échantillon utilisé pour les essais se composait de
carreaux monocuisson de 314x314x8 (mm), mod
P3T287 1200 °C.
K = 2, \[ dB ], pr EN 848 - 1
Bruit:
VALEURS A VIDE
Lw 72,4 [dBW(A)] 0,0 [mW(A)]
Lpm 61,5 [dB(A)] 61,5 [dB(C)max]
VALEURS SOUS CHARGE
Lw 101,5 [dBW(A)] 14,3 [mW(A)]
Lpm 92,0 [dB(A)] 100,7 [dB(C)max]
En conditions de travail, la machine a une émission
de bruit supérieure à 85 dB(A).
INSTALLATION
TRANSPORT
3
La CLASS PLUS est facile à transporter en
utilisant les poignées latérales appropriées.
Avant de déplacer la machine, s’assurer que:
• le chariot moteur soit bloqué au moyen des deux
pommeaux de réglage coupe placés sur la poutre
de coulissement.
2
