Battipav CLASS plus - Descripción de la Máquina; Datos Técnicos; Instalación

57
Battipav srl E
A
B
D
E
C

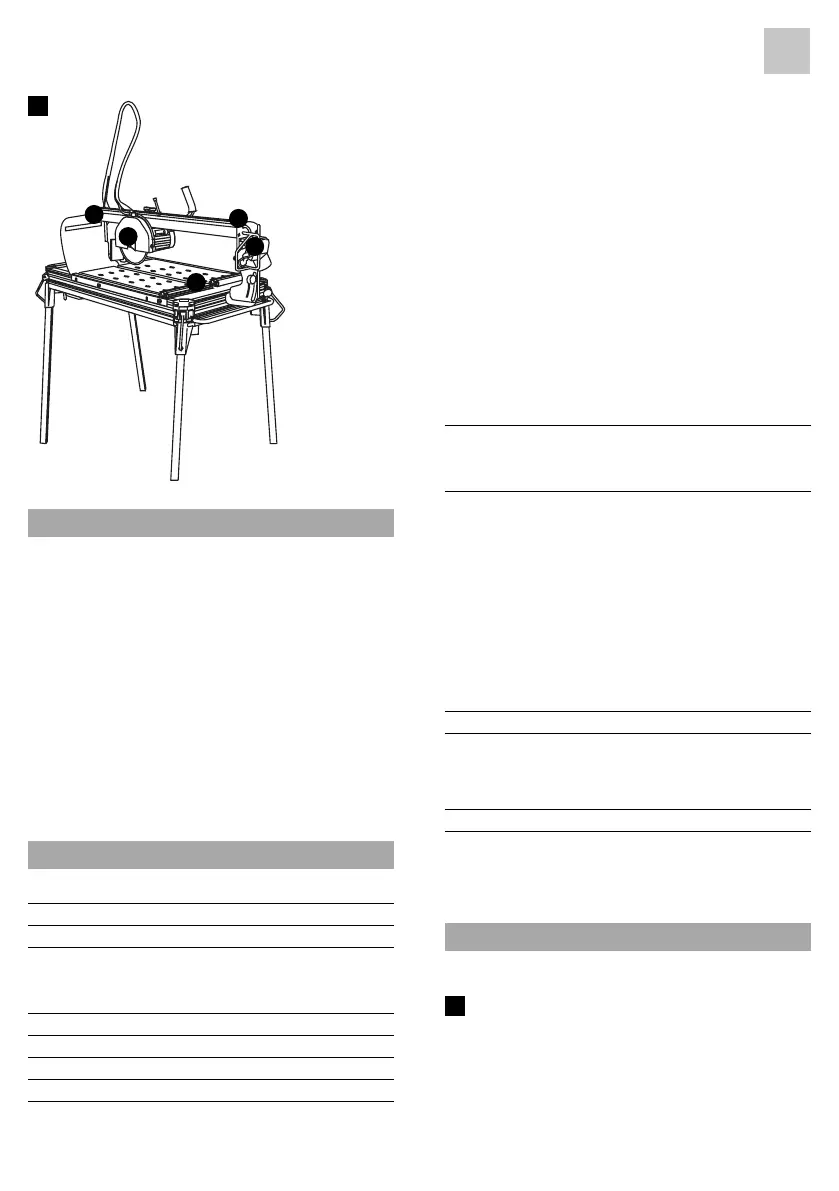

DESCRIPCIÓN DE LA MÁQUINA
La cortadora para obra CLASS PLUS es una máquina
especíca para trabajos de corte de cerámica,
mármol, granito, ladrillos, manufacturas de cemento
y similares hasta una altura de 65 mm.
Explota el sistema de corte con herramienta
diamantada con agua y está destinada a personal
especializado en las operaciones del sector de la
construcción.
El operador se coloca enfrente del lado estrecho de
la máquina, cerca de los mandos de accionamiento,
y pone el material que se debe cortar sobre la mesa.
Pone en marcha la máquina y desplaza el cabezal de
corte hasta poner la herramienta en contacto con el
material.
DATOS TÉCNICOS
Alimentación: 230V 50Hz~
Potencia absorbida: 1400 W
Tipo de funcionamiento consentido:
INTERMITENTE - SERVICIO S3
40% funcionamiento con carga
60% pausa
Velocidad de rotación: 2800 min-1
Condensador: 20 µF
Disyuntor térmico: 170°C
Grado IP: 54
USO ACONSEJADO
HERRAMIENTA DE CORTE
DISCO DIAMANTADO REFRIGERADO POR AGUA
CORONA CONTINUA:
cerámica, monococción, cocido y mármol
LAS COMBINACIONES, HERRAMIENTAS Y EL
MATERIAL A CORTAR SON INDICATIVOS.
CUMPLIR SIEMPRE CON LAS INDICACIONES
DE USO PREVISTO PROPORCIONADAS POR EL
CONSTRUCTOR DE LA HERRAMIENTA DE CORTE,
ANTES DE CUALQUIER APLICACIÓN.
Bomba para la recirculación del agua:
S0 230V 50/60Hz
(Art. 66900, 661050)
S1 230V 50/60Hz
(Art. 661350, 661351)
El ruido emitido por estas máquinas era
medido en muestras de producción en cumplimiento
con la norma ISO 3745-77 estándares.
La máquina se coloca en un H800 (mm)
mesa auxiliar.
Las muestras 314x314x8 compuesto (mm) single
tejas rojas, mod. P3T287 1200 ° C. K = 2, \ [dB], pr
ES 848 a 1
VALORES EN VACIO
Lw 72,4 [dBW(A)] 0,0 [mW(A)]
Lpm 61,5 [dB(A)] 61,5 [dB(C)max]
VALORES CON CARGA
Lw 101,5 [dBW(A)] 14,3 [mW(A)]
Lpm 92,0 [dB(A)] 100,7 [dB(C)max]
La máquina en condiciones de trabajo tiene una
emisión de ruido que supera los 85 dB(A).
INSTALACIÓN
TRANSPORTE
3
La máquina CLASS PLUS se puede transportar
fácilmente con las correspondientes manijas
laterales.
Antes de transportar la máquina comprobar que:
