4.3 Breitenmessung
Breitenmessung / Kantendifferenz
Der Sensor berechnet die Breite ab der ersten Kante von links bis zur ersten Kante von rechts.
Der Sensor muss mind. 2 Kanten erkennen.
Keine oder nur eine Kante im Messbereich Analogausgang = 4mA
Analogsignal bei der Breitenmessung / Kantendifferenz:
Das Analogsignal zeigt die gemessene Breite zwischen den äussersten Kanten im Verhältnis zum
gesamten Messbereich an.

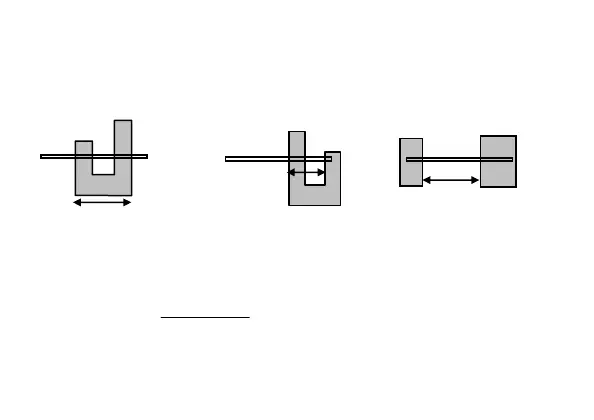

Berechnung der Breite:
Beispiel: Analogsignal = 12 mA die Breite entspricht der Hälfte des Messbereichs
links rechts
links rechts
links rechts
Messwert – 4 mA
20 mA – 4 mA
x Messbereich (mm)
