Seite / Page 11

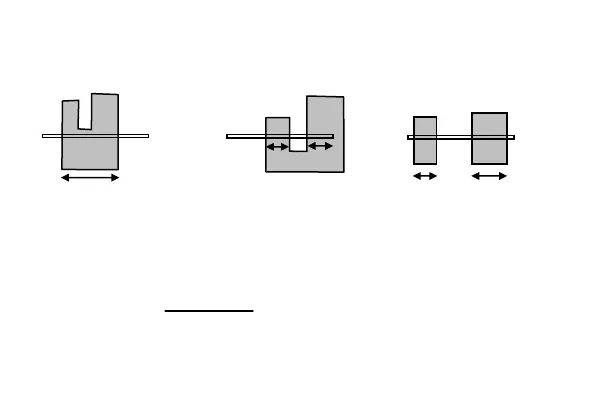

Breitenmessung / Summenmessung
Der Sensor summiert die dunklen Flächen im Messbereich.
Dieser Messmode kann dazu genutzt werden, um den Sensor zur Folie auszurichten.
Ganzer Messbereich abgedeckt Analogausgang = 20mA
Ganzer Messbereich hell Analogausgang = 4 mA
Analogsignal bei der Breitenmessung / Summenmessung:
Das Analogsignal zeigt die Summe der dunklen Flächen im Verhältnis zum gesamten Messbereich
an.
Berechnung der Breite:
Beispiel: Analogsignal = 12 mA die Summe der dunklen Flächen entspricht der Hälfte des
Messbereichs
links
rechts
links
rechts
links rechts
Messwert – 4 mA
20 mA – 4 mA
x Messbereich (mm)
