14.6 Schemi idraulici - Hydraulic diagrams - Schéma hydraulique - Esquemas hídraulicos - Hydraulische schema

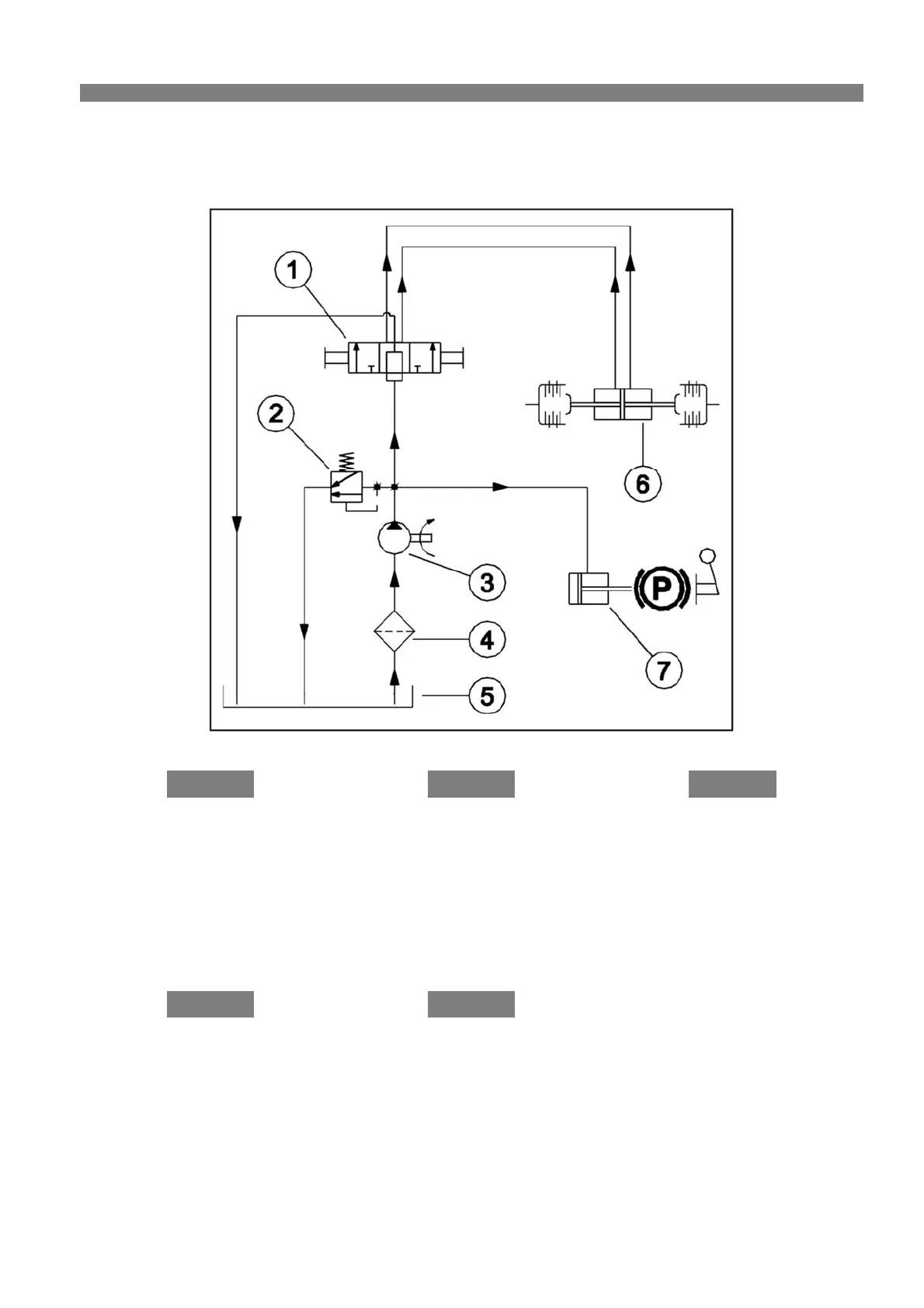

14.6.1 Schema idraulico EasyDrive - EasyDrive hydraulic scheme - Schéma hydraulique EasyDrive - Esquema
hidráulico EasyDrive - EasyDrive Hydraulikschema
IT
EN FR
14.6.2 Legenda
1. Distributore a farfalla
2. Valvola di massima
3. Pompa
4. Filtro
5. Serbatoio olio (scatola cambio)
6. Attuatore frizioni idrauliche
7. Attuatore freno
14.6.2 Key
1. Butterfly distributor
2. High pressure switch
3. Pump
4. Filter
5. Oil tank (gearbox)
6. Hydraulic clutch actuator
7. Brake actuator
14.6.2 Légende
1. Distributeur à papillon
2. Vanne de maximum
3. Pompe
4. Filtre
5. Réservoir de l’huile (boîte de
vitesse)
6. Actuateur des embrayages
hydrauliques
7. Actuateur du frein
ES DE
14.6.2 Legenda
1. Distribuidor de mariposa
2. Válvula de máxima
3. Bomba
4. Filtro
5. Depósito aceite (caja de cambio)
6. Accionador embragues
hidráulicos
7. Accionador freno
14.6.2 Key
1. Klappverteiler
2. Höchstflussventile
3. Pumpe
4. Filter
5. Ölbehälter (Getriebegehäuse)
6. Antrieb der hydraulischen
Kupplungen
7. Bremsantrieb
