Beckhoff CP70 Series User Manual

Installation Instructions
Assembly

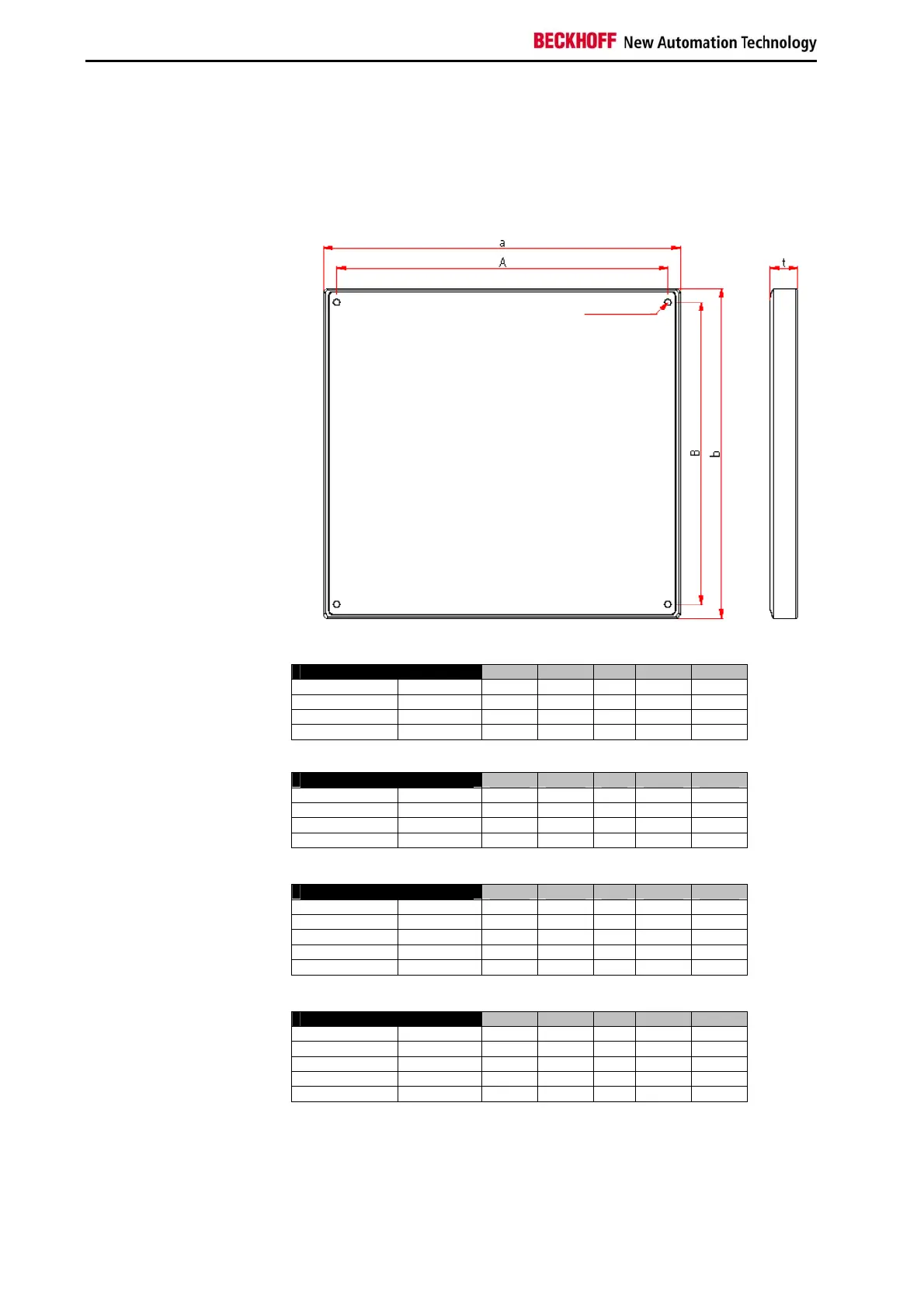

Assembly dimensions
The illustration shows the measurements of the Control Panel.
All dimensions are in mm.
Control Panel CP70xx
Dimensions a b t A B
CP7009 6,5“ Display 267,9 173 38 241,9 149
CP7000 10“ Display 353,8 308,3 27,5 327,6 280,7
CP7001 12“ Display 353,8 326,3 27,5 327,6 303,7
CP7002 15“ Display 426 395 28,5 399,8 367,4
M6 screw thread
Control Panel CP701x
Dimensions a b t A B
CP7019 6,5“ Display 267,9 213 38 241,9 189
CP7010 10“ Display 353,8 308,3 27,5 327,6 280.7
CP7011 12“ Display 353,8 326,3 27,5 327,6 303,7
CP7012 15“ Display 426 395 28,5 399,8 367,4
Control Panel CP702x
Dimensions a b t A B
CP7029 6,5“ Display 336 213 38 310 189
CP7020 10“ Display 406 308,3 27,5 374,8 280,7
CP7021-0000/1 12“ Display 406 308,3 27,5 374,8 280,7
CP7021-0002 12“ Display 439,8 308,3 27,5 408,6 280,7
CP7022 15“ Display 515 370,2 28,5 483,8 342,6
Control Panel CP703x
Dimensions a b t A B
CP7030 10“ Display 403,2 368,2 27,5 372,15 340,6
CP7031-0000/1 12“ Display 406 370,2 27,5 379,8 342,6
CP7031-0002 12“ Display 426 370,2 27,5 399,8 342,6
CP7037 12” Display 426 370,2 27,5 399,8 342,6
CP7032 15“ Display 483 410,2 28,5 458,8 387,6
8 CP70xx
