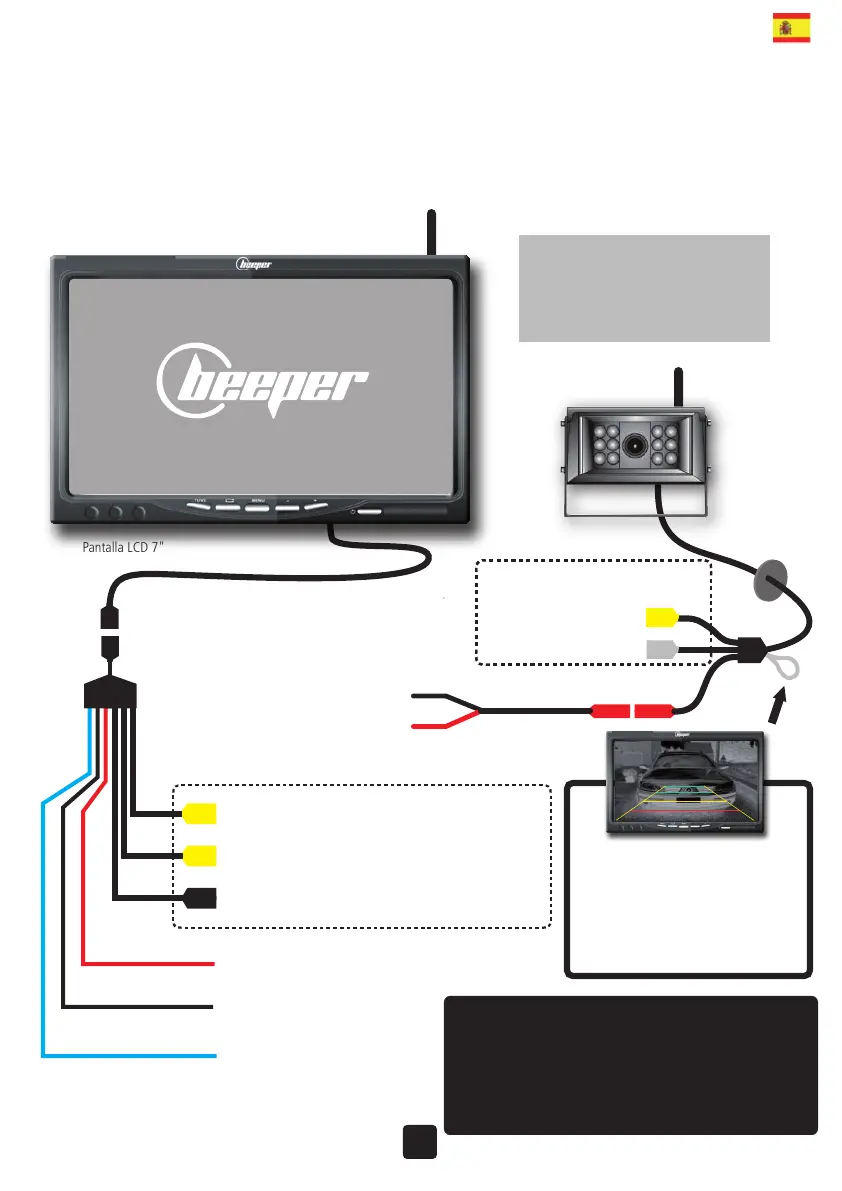

5. CONEXIÓN • RWEC100X-RF
Entrada VIDEO IN 2
Para cámara opcional 2 (no incluido)
Entrada VIDEO IN 1(clavija)
Para cámara opcional 1 (no incluido)
Cámara
Pantalla LCD 7"
VEHÍCULO DE 24 VOLTIOS
Para un vehículo alimentado a 24 voltios, deberá
conseguir 2 transformadores de 24 a 12 voltios
(vendidos como opcionales, referencia RX-EC2412): uno
para transformar la alimentación del monitor y otro para
AZUL • + 12 V luz de marcha atrás
Cambio de la cámara en el paso de la
marcha atrás
NEGRO • Masa
Alimentación (-)
28
Entrada AUDIO pour Vidéo IN1 (Femelle)
Entrada audio de la cámara opcional 1
con cable (no incluido)
RCA Amarillo
Aislar y no conectar
Conectar sólo en caso de
conexión por cable
Salida VIDEO
Salida AUDIO
Aislar y no
conectar
Conectar sólo en
caso de conexión
por cable
+ 12 V luz de marcha atrás • ROJO
Cambio de la cámara en el paso de la marcha atrás
Masa • NEGRO
RCA Amarillo
RCA Negro
RCA
Amarillo
RCA Blanco
Bucle para visualización/supresión de
líneas de ubicación de obstáculos
• Bucle blanco cerrado (no cortado):
Las líneas aparecen en pantalla.
• Bucle blanco abierto (cortado):
Las líneas no aparecen más en pantalla.
Les limites n'apparaissent plus sur l'écran
ATENCIÓN: La radiotransmisión tiene sus limitaciones técnicas.
• Alcance máximo en campo acústico libre: 30 metros.
• El alcance puede verse reducido considerablemente por cualquier objeto metálico,
especialmente por algún contenedor, remolque, habitáculo…
• La transmisión puede sufrir perturbaciones debido a algunos elementos en el
exterior del vehículo, como antenas, cámaras…
Si su vehículo presenta este problema, se puede añadir un cable RCA entre la
cámara y el monitor para convertir la señal de radiofrecuencia y transmitirla por ese
cable. Comuníquese con nuestro servicio técnico.
(
(
(
(
(
(
(
(
(
(
(
(
1. Conecte el cableado (6 cables) al monitor.
2. Conecte el cable NEGRO del monitor a una masa.
3. Conecte el cable ROJO del monitor al + que suministra
12 V después de poner el contacto (+15).
4. Conecte el cable AZUL del monitor al + de 12 V
de la luz de marcha atrás.
5. Conecte el cable NEGRO de la cámara a una masa.
6. Conecte el cable ROJO de la cámara al + de 12 V
de la luz de marcha atrás.
Ha quedado establecida la transmisión por
radiofrecuenciaentre la cámara y el monitor.
ROJO • + 12 V después de poner el contacto
Activación de la pantalla con el contacto
